高压铁塔保护专项施工方案

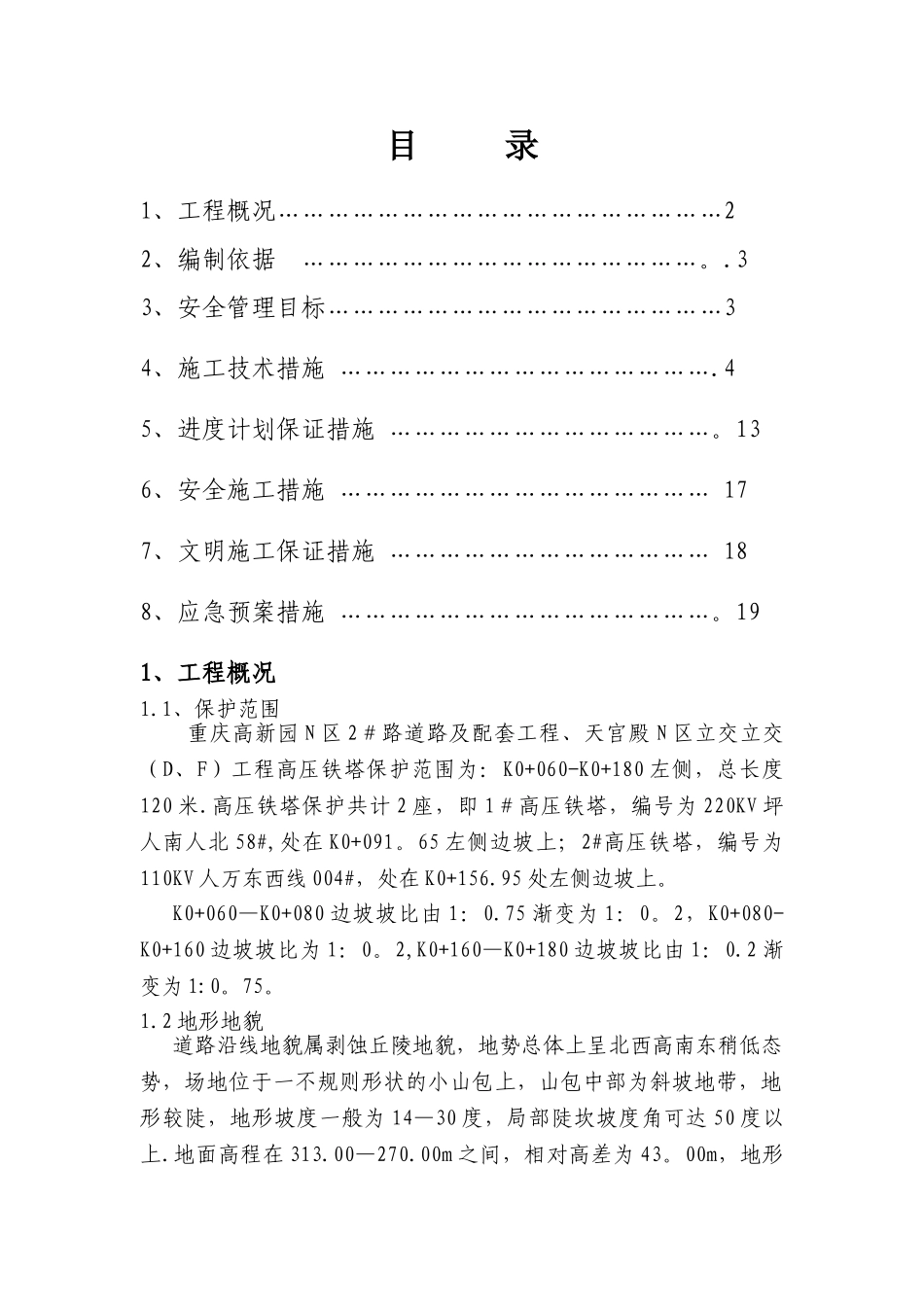

高压铁塔保护专项施工方案_第1页
1/15

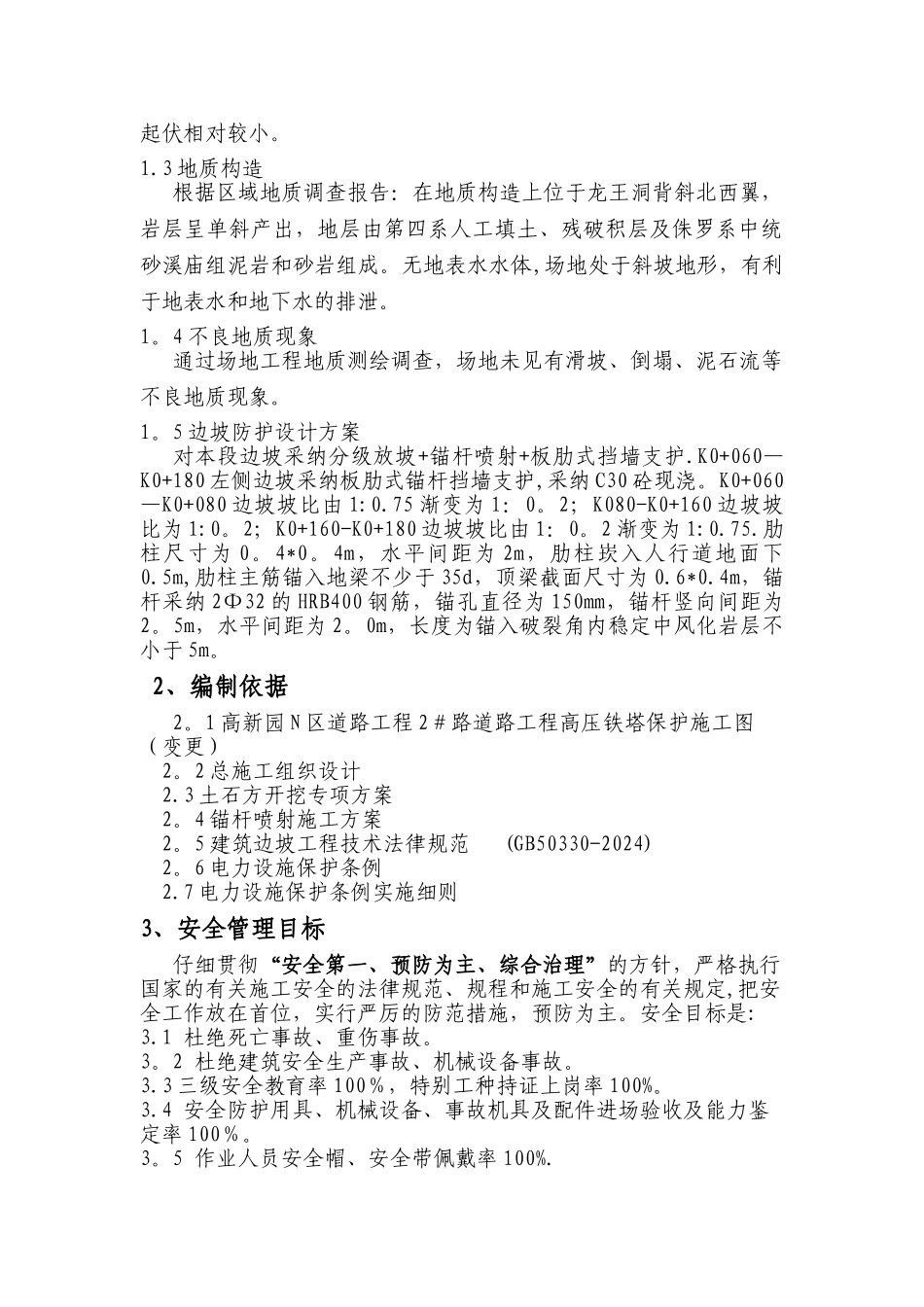

高压铁塔保护专项施工方案_第2页
2/15

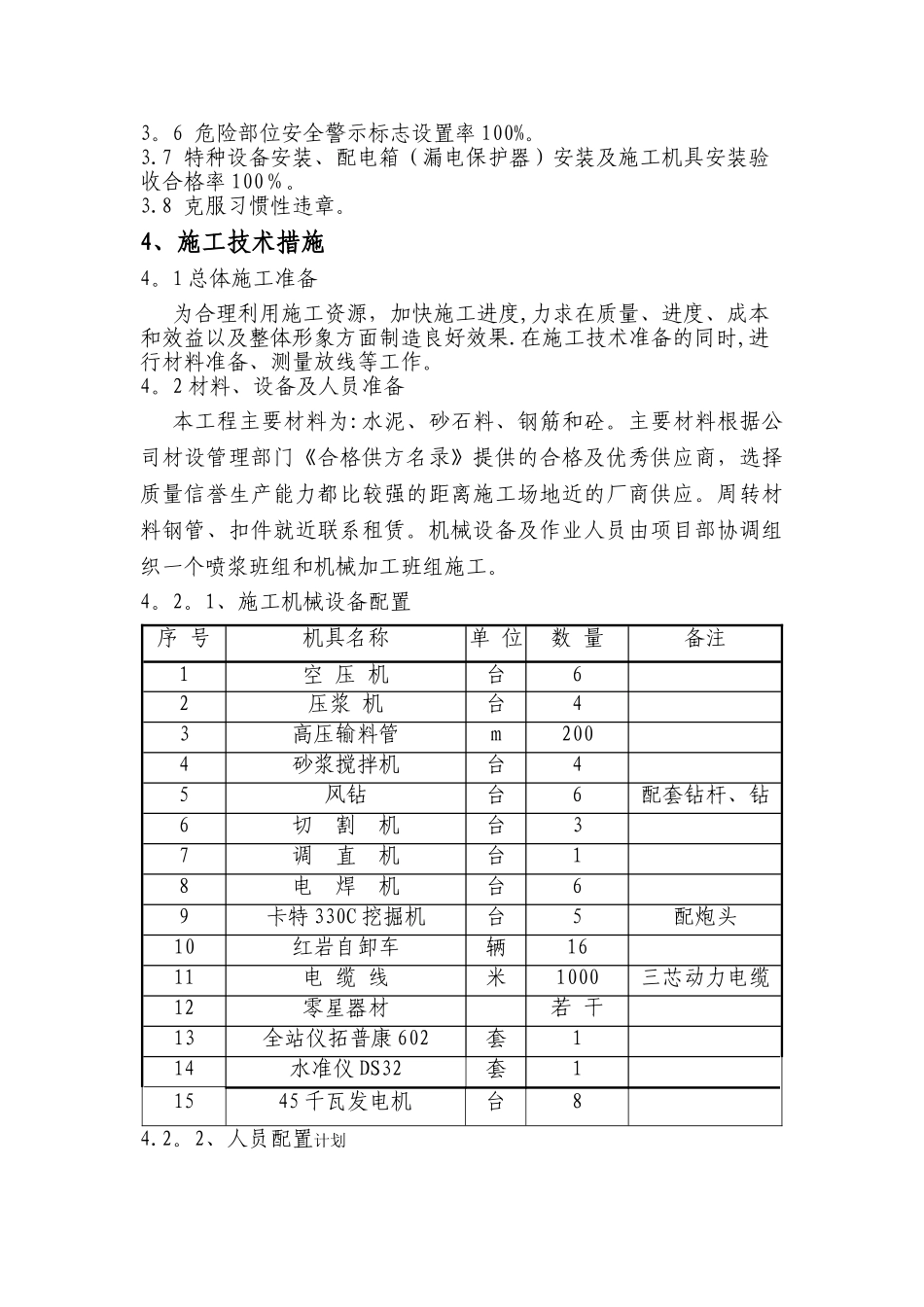

高压铁塔保护专项施工方案_第3页
3/15
目 录1、工程概况………………………………………………22、编制依据 …………………………………………。.33、安全管理目标…………………………………………34、施工技术措施 ……………………………………….45、进度计划保证措施 …………………………………。136、安全施工措施 ……………………………………… 177、文明施工保证措施 ………………………………… 188、应急预案措施 ………………………………………。191、工程概况1.1、保护范围 重庆高新园 N 区 2#路道路及配套工程、天宫殿 N 区立交立交(D、F)工程高压铁塔保护范围为:K0+060-K0+180 左侧,总长度120 米.高压铁塔保护共计 2 座,即 1#高压铁塔,编号为 220KV 坪人南人北 58#,处在 K0+091。65 左侧边坡上;2#高压铁塔,编号为110KV 人万东西线 004#,处在 K0+156.95 处左侧边坡上。K0+060—K0+080 边坡坡比由 1:0.75 渐变为 1:0。2,K0+080-K0+160 边坡坡比为 1:0。2,K0+160—K0+180 边坡坡比由 1:0.2 渐变为 1:0。75。1.2 地形地貌道路沿线地貌属剥蚀丘陵地貌,地势总体上呈北西高南东稍低态势,场地位于一不规则形状的小山包上,山包中部为斜坡地带,地形较陡,地形坡度一般为 14—30 度,局部陡坎坡度角可达 50 度以上.地面高程在 313.00—270.00m 之间,相对高差为 43。00m,地形起伏相对较小。1.3 地质构造根据区域地质调查报告:在地质构造上位于龙王洞背斜北西翼,岩层呈单斜产出,地层由第四系人工填土、残破积层及侏罗系中统砂溪庙组泥岩和砂岩组成。无地表水水体,场地处于斜坡地形,有利于地表水和地下水的排泄。1。4 不良地质现象通过场地工程地质测绘调查,场地未见有滑坡、倒塌、泥石流等不良地质现象。1。5 边坡防护设计方案对本段边坡采纳分级放坡+锚杆喷射+板肋式挡墙支护.K0+060—K0+180 左侧边坡采纳板肋式锚杆挡墙支护,采纳 C30 砼现浇。K0+060—K0+080 边坡坡比由 1:0.75 渐变为 1:0。2;K080-K0+160 边坡坡比为 1:0。2;K0+160-K0+180 边坡坡比由 1:0。2 渐变为 1:0.75.肋柱尺寸为 0。4*0。4m,水平间距为 2m,肋柱崁入人行道地面下0.5m,肋柱主筋锚入地梁不少于 35d,顶梁截面尺寸为 0.6*0.4m,锚杆采纳 2Φ32 的 HRB400 钢筋,锚孔直径为 150mm,锚杆竖向间距为2。5m,水平间距为 2。0m,长度为锚入破裂角内稳定中风化岩层不小于 5m。 2、编制依据 2。1 高...
