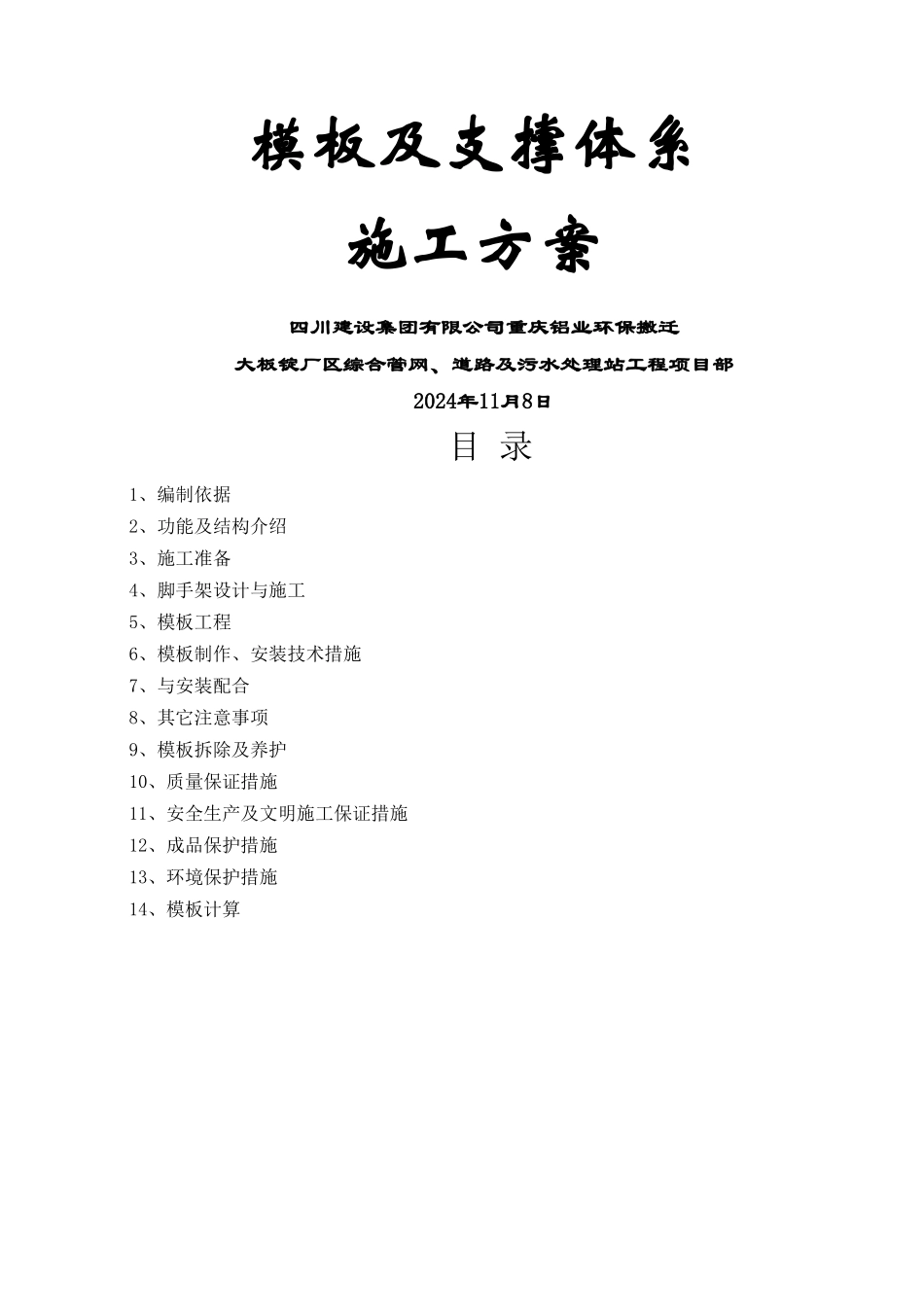

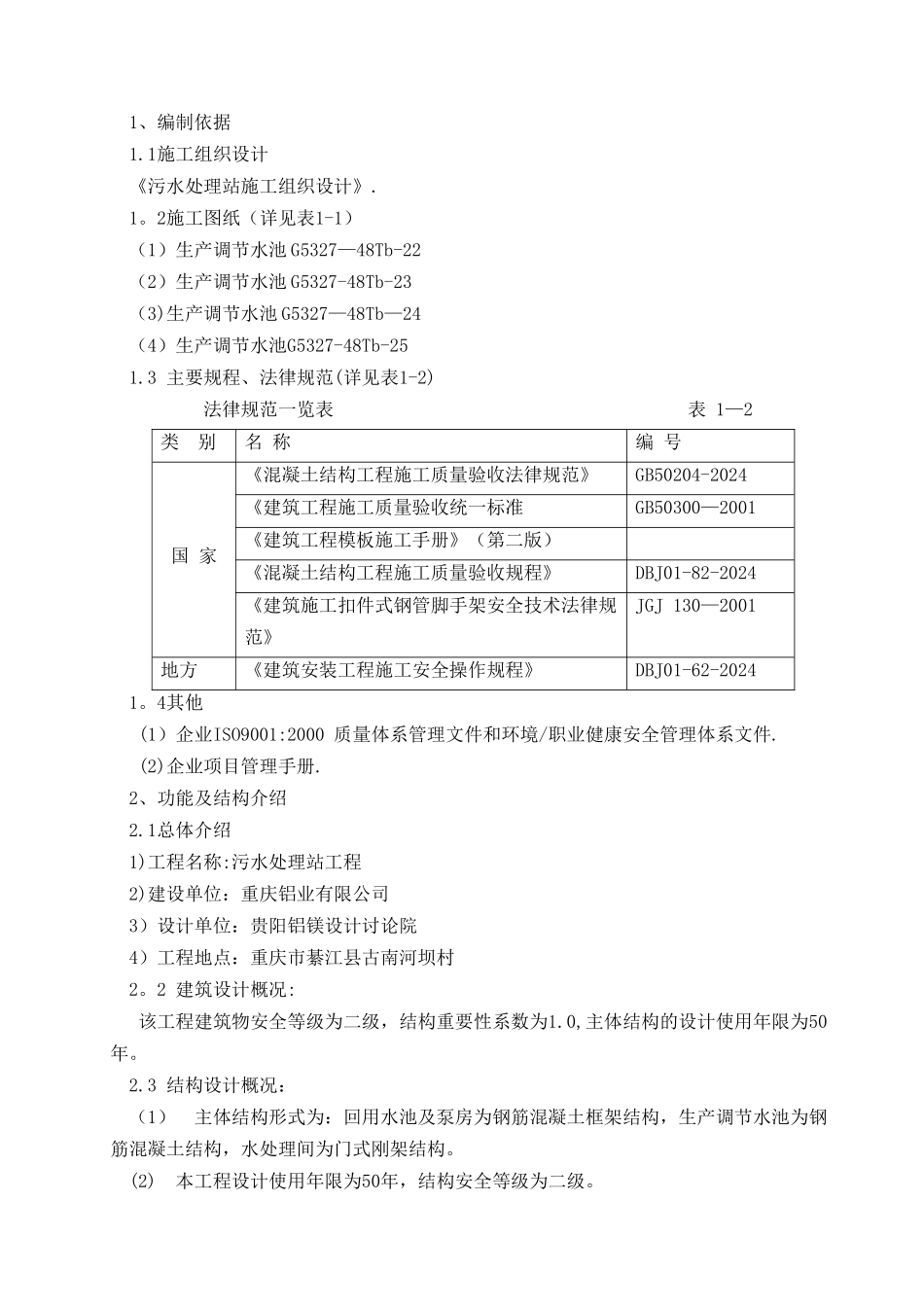

模板及支撑体系施工方案四川建设集团有限公司重庆铝业环保搬迁大板锭厂区综合管网、道路及污水处理站工程项目部2024年11月8日目 录1、编制依据2、功能及结构介绍3、施工准备4、脚手架设计与施工5、模板工程6、模板制作、安装技术措施7、与安装配合8、其它注意事项9、模板拆除及养护10、质量保证措施11、安全生产及文明施工保证措施12、成品保护措施13、环境保护措施14、模板计算1、编制依据1.1施工组织设计《污水处理站施工组织设计》.1。2施工图纸（详见表1-1）（1）生产调节水池 G5327—48Tb-22（2）生产调节水池 G5327-48Tb-23（3)生产调节水池 G5327—48Tb—24（4）生产调节水池G5327-48Tb-251.3 主要规程、法律规范(详见表1-2)法律规范一览表 表 1—2类 别名 称 编 号国 家《混凝土结构工程施工质量验收法律规范》GB50204-2024《建筑工程施工质量验收统一标准GB50300—2001《建筑工程模板施工手册》（第二版）《混凝土结构工程施工质量验收规程》DBJ01-82-2024《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130—2001 地方《建筑安装工程施工安全操作规程》DBJ01-62-20241。4其他 (1）企业ISO9001:2000 质量体系管理文件和环境/职业健康安全管理体系文件.(2)企业项目管理手册.2、功能及结构介绍2.1总体介绍1)工程名称:污水处理站工程2)建设单位：重庆铝业有限公司3）设计单位：贵阳铝镁设计讨论院4）工程地点：重庆市綦江县古南河坝村2。2 建筑设计概况: 该工程建筑物安全等级为二级，结构重要性系数为1.0,主体结构的设计使用年限为50年。2.3 结构设计概况：（1） 主体结构形式为：回用水池及泵房为钢筋混凝土框架结构，生产调节水池为钢筋混凝土结构，水处理间为门式刚架结构。(2) 本工程设计使用年限为50年，结构安全等级为二级。(3) 本工程框架抗震设防等级为四级。（4) 本工程基础设计等级为乙级.（5） 建筑物抗震设防类别为丙类；建筑物所在地的基本设防烈度为6度；本工程设防烈度为6度。生产调节水池结构简介部 位平面尺寸（m)净高（m）板厚（mm）板面尺寸（mm)生产废水条件水池47.0×22.55。5—9。512047。0×22。5生活水调节水池8。0×21.55。5-9。51208.0×21。5为保证施工过程中的安全，需对以上部位的模板及支撑体系进行设计验算，并对方案进行专家论证。3、施工准备3.1组织施工技术人员在施工前认真熟悉图纸，了解设计意图，熟悉各部位及各空间的相对关系及标高。发现问题及时同设计院沟通，做到提...
