高大模板施工方案0

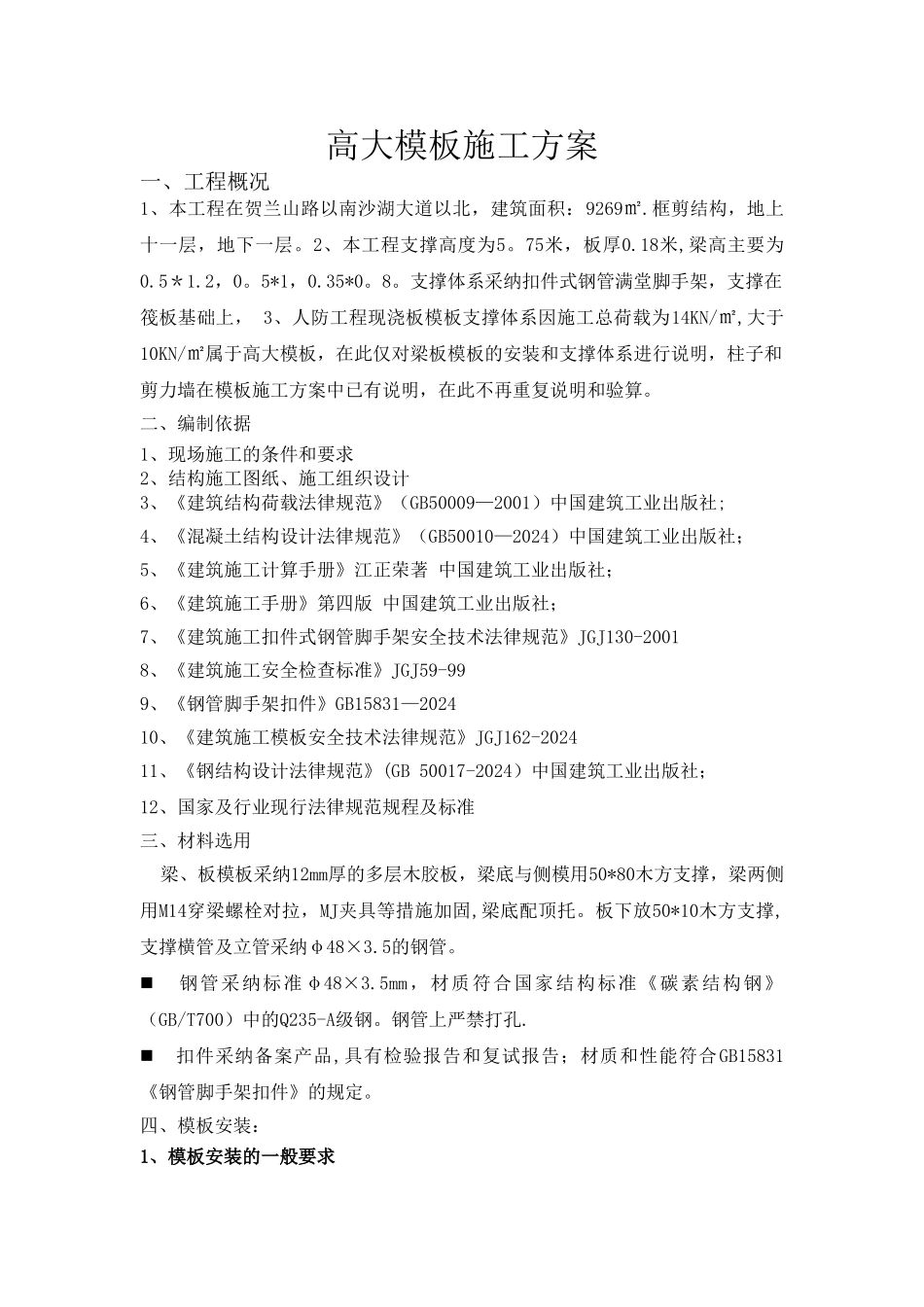

高大模板施工方案0_第1页
1/14

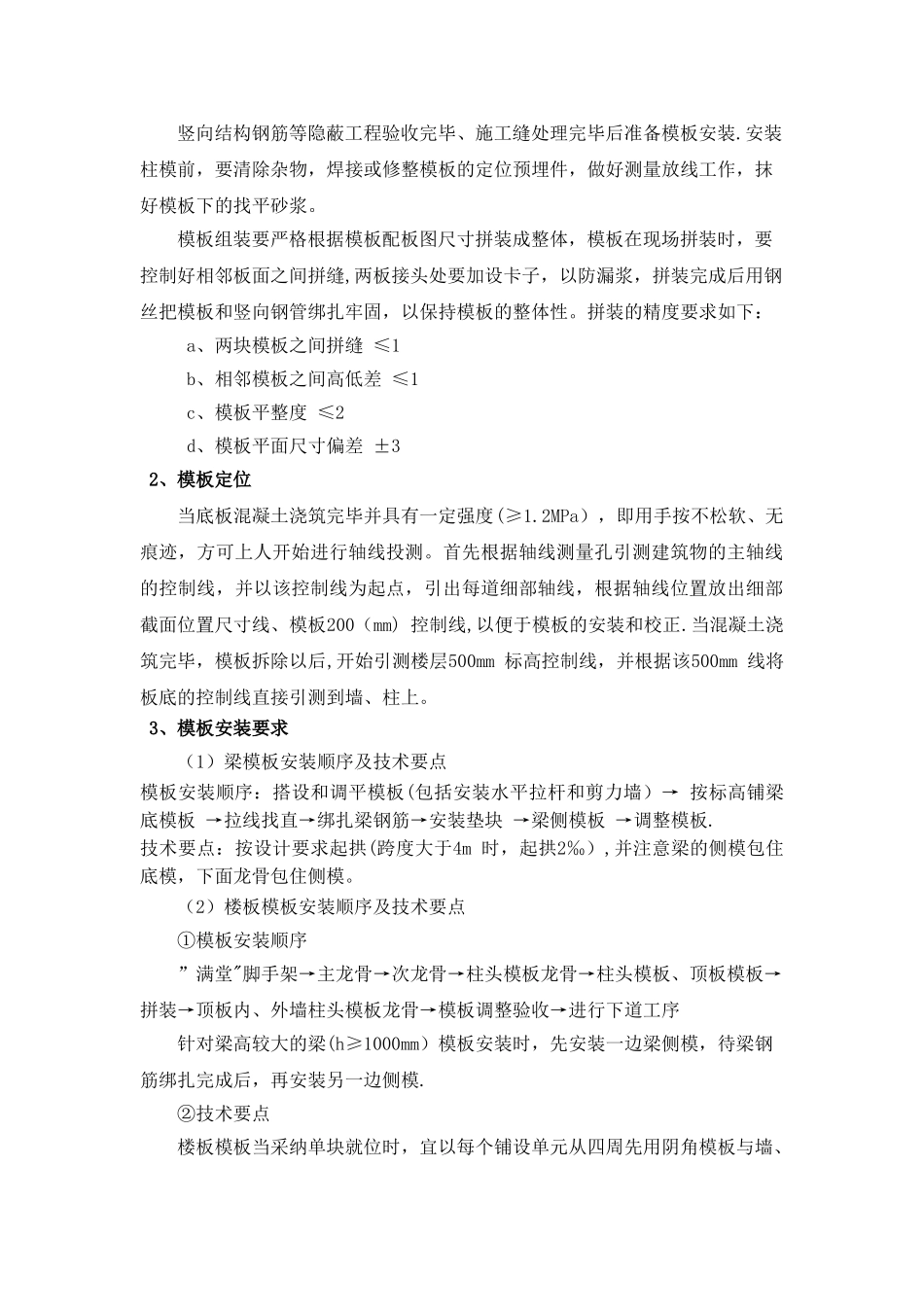

高大模板施工方案0_第2页
2/14

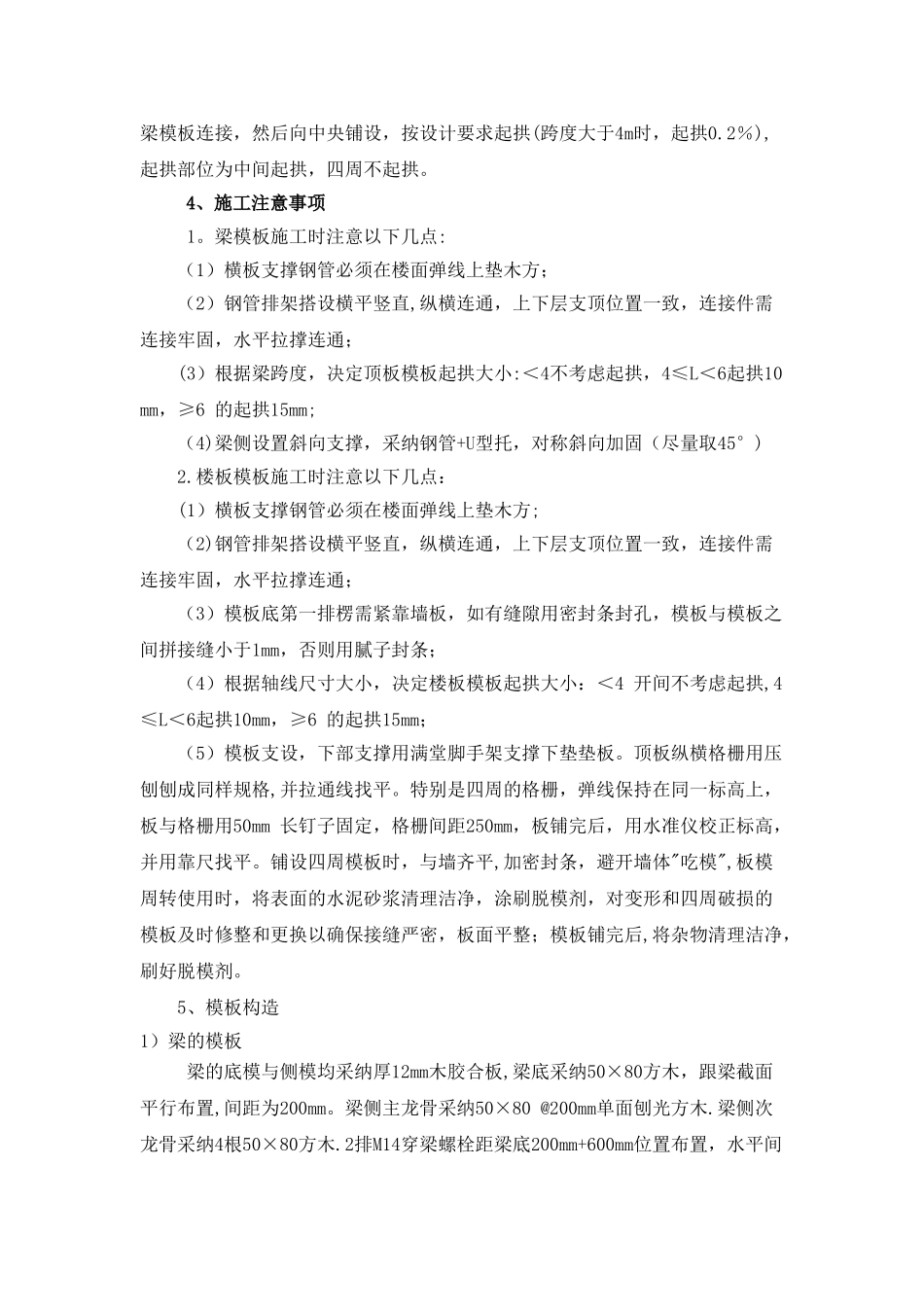

高大模板施工方案0_第3页
3/14
高大模板施工方案一、工程概况1、本工程在贺兰山路以南沙湖大道以北,建筑面积:9269㎡.框剪结构,地上十一层,地下一层。2、本工程支撑高度为5。75米,板厚0.18米,梁高主要为0.5*1.2,0。5*1,0.35*0。8。支撑体系采纳扣件式钢管满堂脚手架,支撑在筏板基础上, 3、人防工程现浇板模板支撑体系因施工总荷载为14KN/㎡,大于10KN/㎡属于高大模板,在此仅对梁板模板的安装和支撑体系进行说明,柱子和剪力墙在模板施工方案中已有说明,在此不再重复说明和验算。二、编制依据1、现场施工的条件和要求2、结构施工图纸、施工组织设计3、《建筑结构荷载法律规范》(GB50009—2001)中国建筑工业出版社;4、《混凝土结构设计法律规范》(GB50010—2024)中国建筑工业出版社;5、《建筑施工计算手册》江正荣著 中国建筑工业出版社;6、《建筑施工手册》第四版 中国建筑工业出版社;7、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20018、《建筑施工安全检查标准》JGJ59-999、《钢管脚手架扣件》GB15831—202410、《建筑施工模板安全技术法律规范》JGJ162-202411、《钢结构设计法律规范》(GB 50017-2024)中国建筑工业出版社;12、国家及行业现行法律规范规程及标准三、材料选用 梁、板模板采纳12mm厚的多层木胶板,梁底与侧模用50*80木方支撑,梁两侧用M14穿梁螺栓对拉,MJ夹具等措施加固,梁底配顶托。板下放50*10木方支撑,支撑横管及立管采纳φ48×3.5的钢管。 钢管采纳标准φ48×3.5mm,材质符合国家结构标准《碳素结构钢》(GB/T700)中的Q235-A级钢。钢管上严禁打孔. 扣件采纳备案产品,具有检验报告和复试报告;材质和性能符合GB15831《钢管脚手架扣件》的规定。四、模板安装:1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装.安装柱模前,要清除杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。 模板组装要严格根据模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下:a、两块模板之间拼缝 ≤1b、相邻模板之间高低差 ≤1c、模板平整度 ≤2d、模板平面尺寸偏差 ±3 2、模板定位当底板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。首先根据轴线测量孔引测建筑物...
