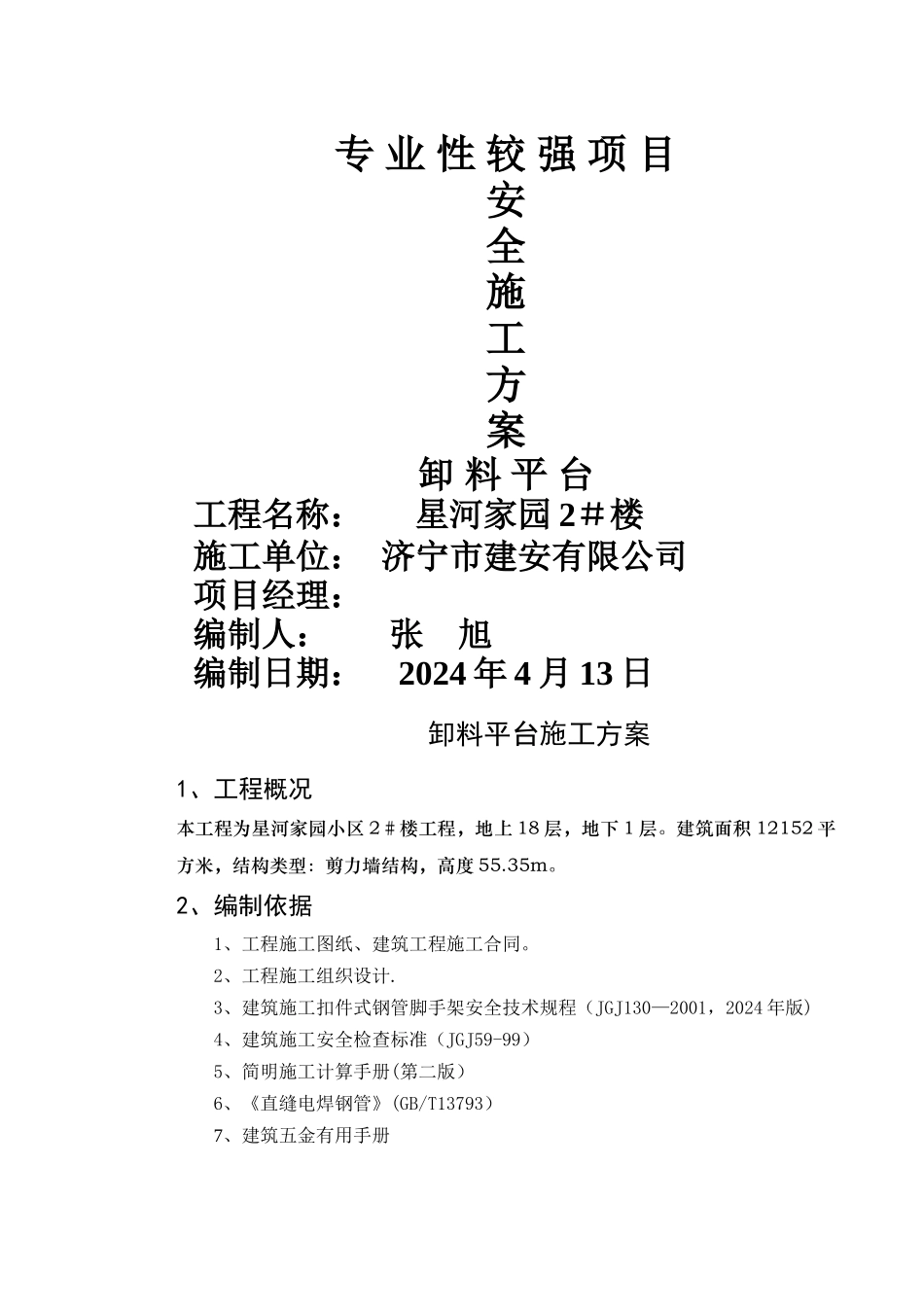

专 业 性 较 强 项 目安全施工方案卸 料 平 台 工程名称： 星河家园 2＃楼 施工单位： 济宁市建安有限公司 项目经理： 编制人： 张 旭 编制日期： 2024 年 4 月 13 日卸料平台施工方案1、工程概况本工程为星河家园小区 2＃楼工程，地上 18 层，地下 1 层。建筑面积 12152 平方米，结构类型：剪力墙结构，高度 55.35m。2、编制依据1、工程施工图纸、建筑工程施工合同。2、工程施工组织设计.3、建筑施工扣件式钢管脚手架安全技术规程（JGJ130—2001，2024 年版)4、建筑施工安全检查标准（JGJ59-99）5、简明施工计算手册(第二版）6、《直缝电焊钢管》(GB/T13793）7、建筑五金有用手册8、《建筑结构荷载法律规范》（GB50009—2001）9、《碳素结构钢》（GB/T700-1988）10、钢结构设计法律规范（GB50017-2024)11、密目式安全立网(GB16909—1997）3、卸料平台的方案选择该工程单层建筑面积为 700m2，根据现场的实际情况，采纳悬挑式型钢定型转料平台，用钢丝绳斜拉受力,主要布置见卸料平台平面布置图，层间进行周转使用。4、卸料平台材料要求4.1、钢管（1）钢管截面尺寸为外径 48mm,壁厚 3。5mm.用于卸料平台内侧双排架和围护栏杆。(2）钢管质量要求:① 钢管表面应无裂纹，两端面平整,严禁打孔；② 钢管外观质量检验按下表进行:检查项目验收要求表面质量表面应平直光滑，不应有裂缝、分层、硬弯、压痕和深的划道外径、壁厚外径和壁厚允许偏差：—0。5mm端面钢管两端面应平整,切斜允许偏差:1.7mm防锈处理钢管必须刷防锈漆进行防锈处理,外表面锈蚀深度允许偏差≤0.5mm4。2、扣件（1)应使用与钢管管径相配合的可锻铸铁制作的扣件,其材质应符合国家现行标准《钢管脚手架扣件》(GB15831）的规定；（2）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；（3)扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm；（4）当扣件紧夹钢管时，开口处的最小距离应小于 5mm；（5)在螺栓拧紧力矩达到 65N·m 时，扣件不得发生破坏。4。3、槽钢本工程悬挑式卸料平台采纳 16＃和 10 热扎槽钢作为底架支撑，其外形尺寸及允许偏差如下：槽钢型号尺寸(mm）截面面积（cm2）质量(kg/m）高 h腿长 b腰厚 d160586.018。51614。535100485.312.74810.007允许偏差±2.0±2。0±0。5δ≤0。15d4.4、竹脚手板厚度为 50㎜,理论质量为 29。5kg/m2.4。5、钢丝绳钢 丝 绳 选 用 6×19 ， 直 径 18.5mm ...
