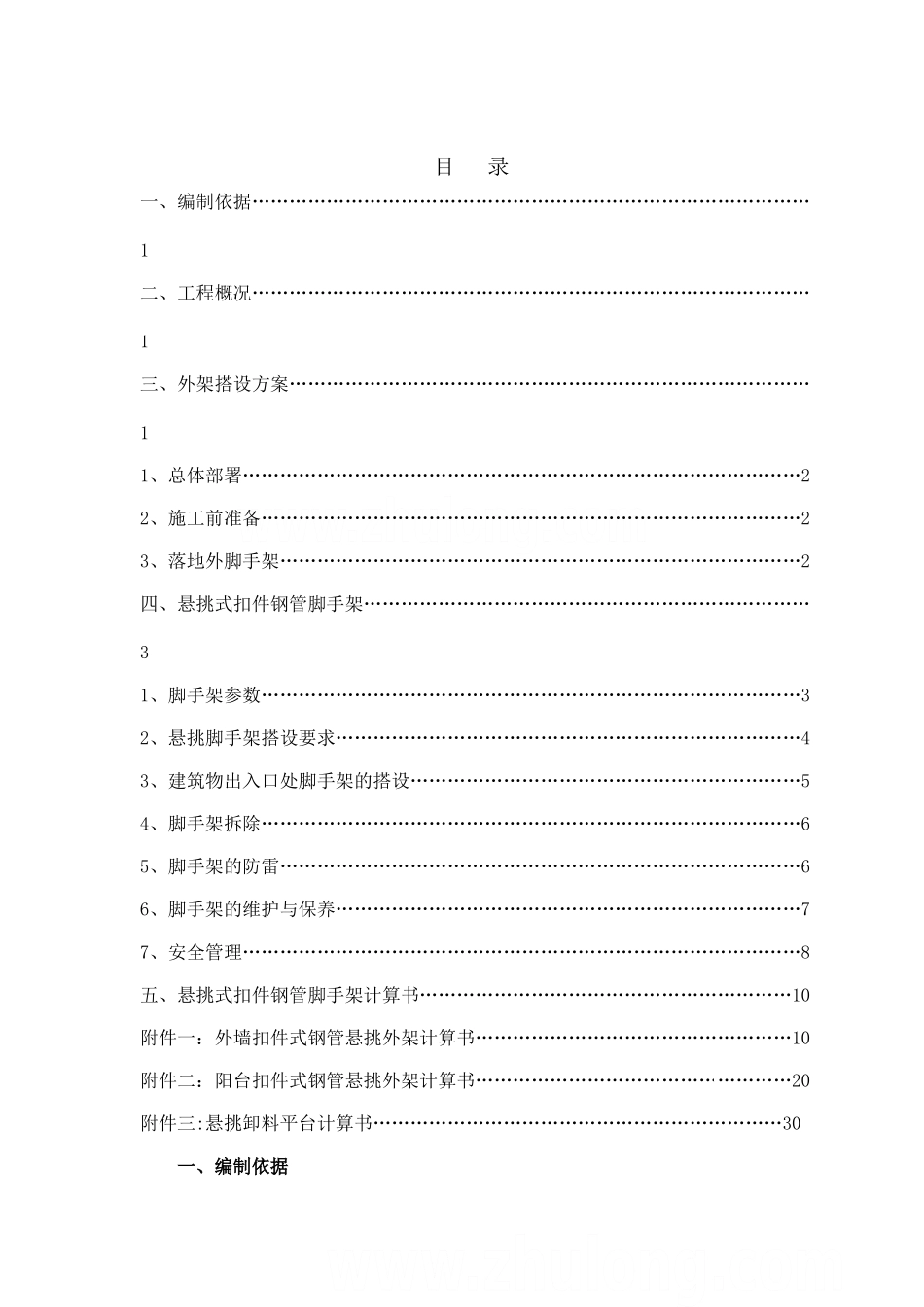

目 录一、编制依据………………………………………………………………………………1二、工程概况………………………………………………………………………………1三、外架搭设方案…………………………………………………………………………11、总体部署………………………………………………………………………………22、施工前准备……………………………………………………………………………23、落地外脚手架…………………………………………………………………………2四、悬挑式扣件钢管脚手架………………………………………………………………31、脚手架参数……………………………………………………………………………32、悬挑脚手架搭设要求…………………………………………………………………43、建筑物出入口处脚手架的搭设………………………………………………………54、脚手架拆除……………………………………………………………………………65、脚手架的防雷…………………………………………………………………………66、脚手架的维护与保养…………………………………………………………………77、安全管理………………………………………………………………………………8五、悬挑式扣件钢管脚手架计算书……………………………………………………10附件一:外墙扣件式钢管悬挑外架计算书……………………………………………10附件二:阳台扣件式钢管悬挑外架计算书……………………………………………20附件三:悬挑卸料平台计算书…………………………………………………………30一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ 130-2001)(2024年版)2、《建筑施工高处作业安全技术法律规范》(JGJ 80-91);3、《建筑施工安全检查标准》(JGJ 59—99);4、《钢结构设计法律规范》(GB50017—2024);5、《建筑结构荷载法律规范》(GB5009-2001)(2024年版);6、《混凝土结构设计法律规范》(G1350010—2024)7、施工图纸.8、建筑工程施工安全辅助设计系统:一洲软件2024 V1。0二、工程概况工程名称: 工程地点:建设单位:设计单位: 监理单位: 施工单位: 3#楼建筑面积为 13660。35㎡,层高为 16 层,结构高度为 54.7M;4#楼建筑面积为 14228.10㎡,层高为 16 层,结构高度为 54。7M。基础为预应力管桩承台基础,桩型为 A 型,桩径为 500,设计有效桩长最小为12M,贯入度控制值:桩...
