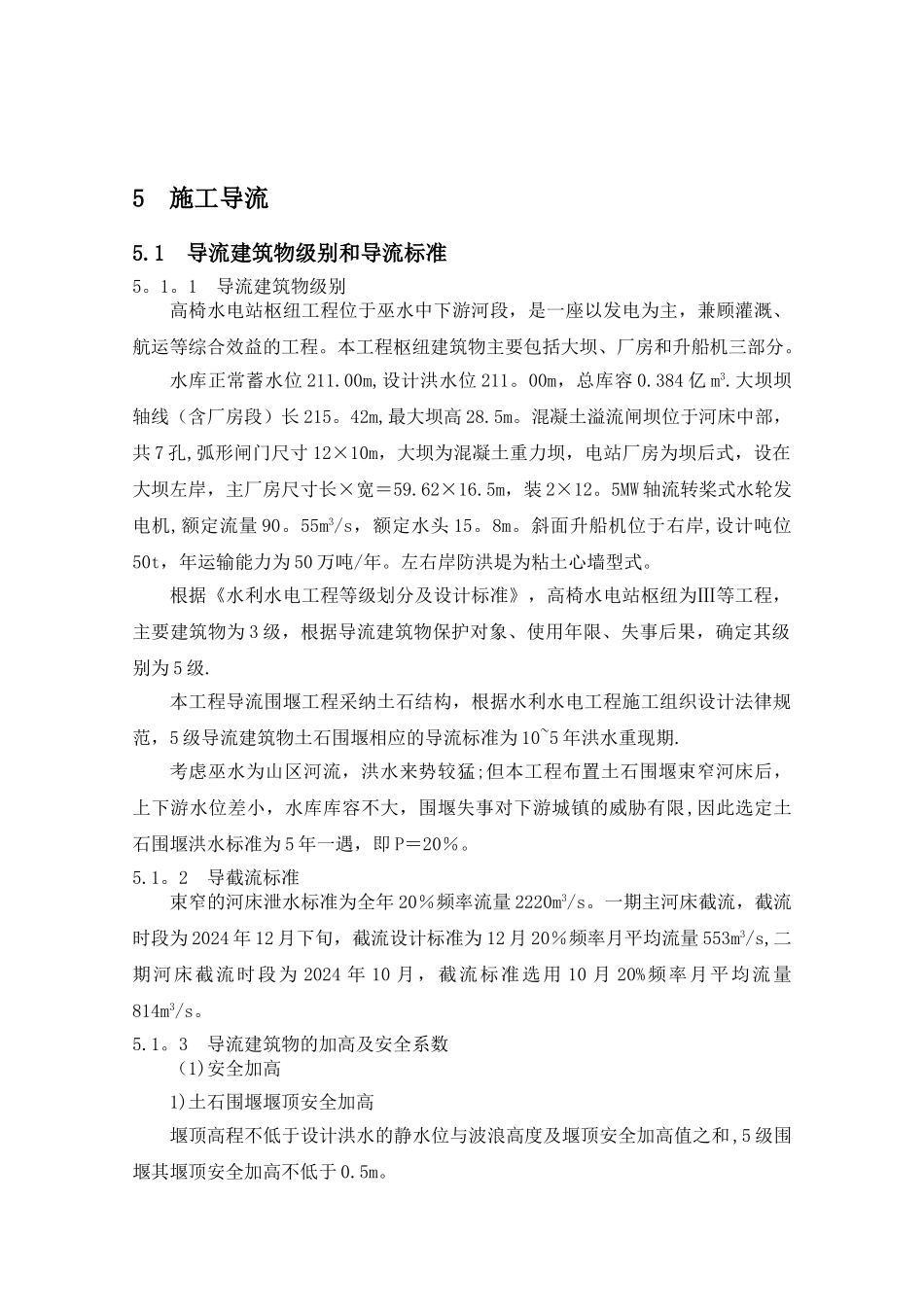

5 施工导流5.1 导流建筑物级别和导流标准5。1。1 导流建筑物级别高椅水电站枢纽工程位于巫水中下游河段,是一座以发电为主,兼顾灌溉、航运等综合效益的工程。本工程枢纽建筑物主要包括大坝、厂房和升船机三部分。水库正常蓄水位 211.00m,设计洪水位 211。00m,总库容 0.384 亿 m3.大坝坝轴线(含厂房段)长 215。42m,最大坝高 28.5m。混凝土溢流闸坝位于河床中部,共 7 孔,弧形闸门尺寸 12×10m,大坝为混凝土重力坝,电站厂房为坝后式,设在大坝左岸,主厂房尺寸长×宽=59.62×16.5m,装 2×12。5MW 轴流转桨式水轮发电机,额定流量 90。55m3/s,额定水头 15。8m。斜面升船机位于右岸,设计吨位50t,年运输能力为 50 万吨/年。左右岸防洪堤为粘土心墙型式。根据《水利水电工程等级划分及设计标准》,高椅水电站枢纽为Ⅲ等工程,主要建筑物为 3 级,根据导流建筑物保护对象、使用年限、失事后果,确定其级别为 5 级.本工程导流围堰工程采纳土石结构,根据水利水电工程施工组织设计法律规范,5 级导流建筑物土石围堰相应的导流标准为 10~5 年洪水重现期.考虑巫水为山区河流,洪水来势较猛;但本工程布置土石围堰束窄河床后,上下游水位差小,水库库容不大,围堰失事对下游城镇的威胁有限,因此选定土石围堰洪水标准为 5 年一遇,即 P=20%。5.1。2 导截流标准束窄的河床泄水标准为全年 20%频率流量 2220m3/s。一期主河床截流,截流时段为 2024 年 12 月下旬,截流设计标准为 12 月 20%频率月平均流量 553m3/s,二期河床截流时段为 2024 年 10 月,截流标准选用 10 月 20%频率月平均流量814m3/s。5.1。3 导流建筑物的加高及安全系数(1)安全加高1)土石围堰堰顶安全加高堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和,5 级围堰其堰顶安全加高不低于 0.5m。2)土石围堰防渗体顶部的超高土石围堰防渗体顶部在设计洪水静水位以上的加高值:心墙式防渗体为0。3~0。6m。(2)抗滑安全系数5 级土石围堰堰坡的抗滑稳定安全系数不小于 1.05.5。2 导流方式高椅水电站枢纽位于巫水下游,属山区河道,库区地貌为中低山齿脊谷地地貌,区内总的地势为东南西三面高,北面较低,山顶标高一般为 400~800m,沿河两岸零星分布Ⅰ、Ⅱ级基座阶地,其中Ⅰ级阶地高出河床 5~10m,阶面宽 10~15m;Ⅱ级阶地高出河床 20~30m,阶面宽 10~50m。鉴于上述河道地形特征,有形成分期导流的天然条件,因此,...
