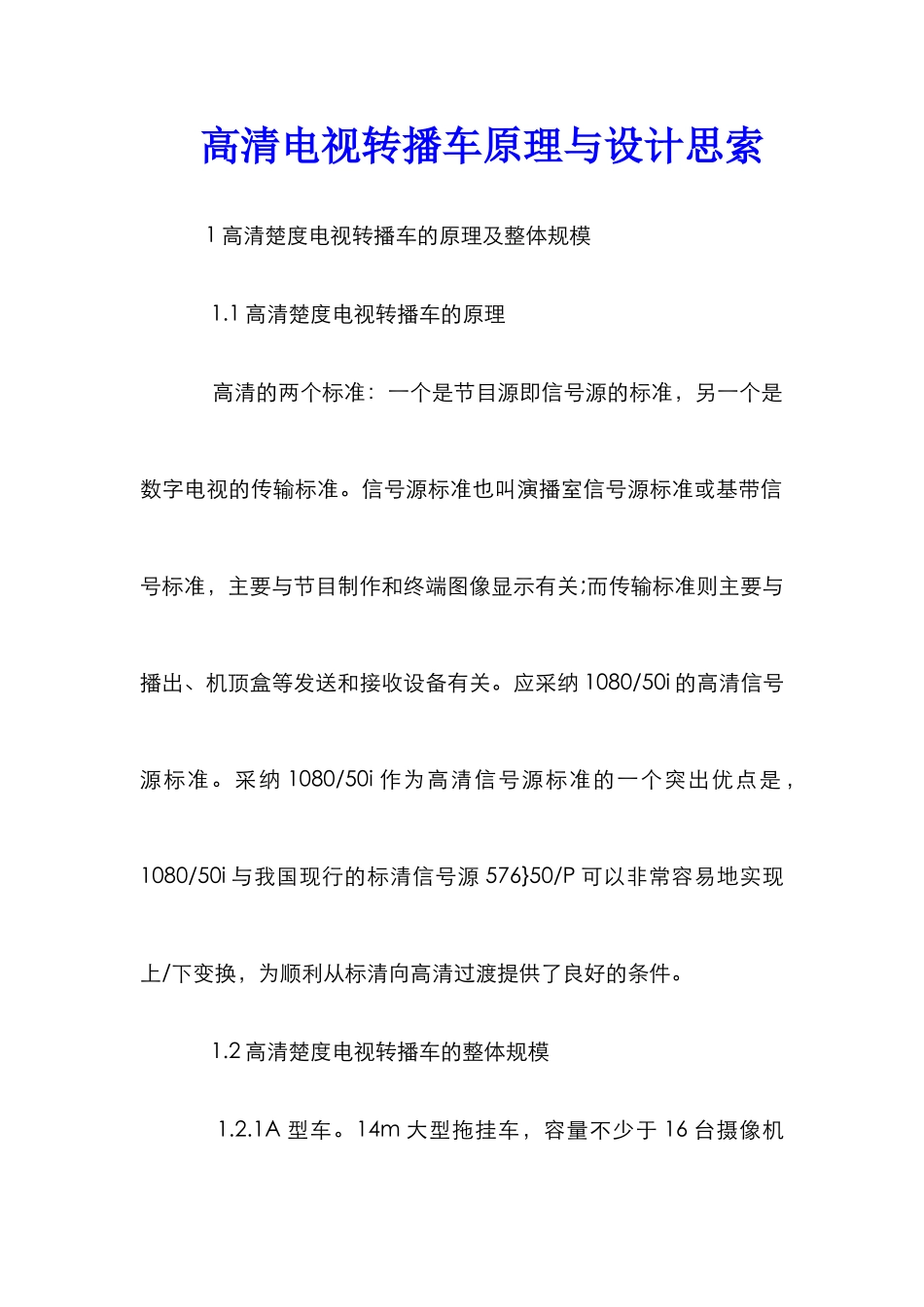

高清电视转播车原理与设计思索 1 高清楚度电视转播车的原理及整体规模 1.1 高清楚度电视转播车的原理 高清的两个标准:一个是节目源即信号源的标准,另一个是数字电视的传输标准。信号源标准也叫演播室信号源标准或基带信号标准,主要与节目制作和终端图像显示有关;而传输标准则主要与播出、机顶盒等发送和接收设备有关。应采纳 1080/50i 的高清信号源标准。采纳 1080/50i 作为高清信号源标准的一个突出优点是 ,1080/50i 与我国现行的标清信号源 576}50/P 可以非常容易地实现上/下变换,为顺利从标清向高清过渡提供了良好的条件。 1.2 高清楚度电视转播车的整体规模 1.2.1A 型车。14m 大型拖挂车,容量不少于 16 台摄像机(包括连接设备),配备 2 个延伸段后的容量应至少有 24 台摄像机(包括其连接设备)。 1.2.2B 型车。12m 中型半挂车,容量不少于 8~10 台摄像机(包括连接设备),配备 1 个延伸段后的容量应至少有 16 台摄像机(包括连接设备)。1.2.3C 型车。8~10m 卡车,容量不少于 6 台摄像机(包括连接设备),延伸后的容量应达到 8 台摄像机(包括连接设备)。 2 高清楚度电视转播车的系统设计意义与原则 2.1 高清楚度电视转播车的系统设计意义 随着我国经济进展,各个省市不断进行大型的文艺娱乐体育活动,这些活动的电视直播工作,通常的 6-8 个信道转播车已经不能满足高质量的要求。这些活动的直播和录制需要十几个信道以上的转播车,而采购这些车的费用极大,平常也只使用一部分设备,就造成了资源的浪费。过去通行的做法是使用两台、三台转播车级联在一起使用,每一辆转播车提供一路输出信号给中心,由中心切出一路信号播出。这样做的好处是系统结构简单、直观,但是只能输出一路信号,无法满足节目总导演对节目整体的把握;另一方面就是在世界级体育竞赛中,各个国家需要不同的节目信号,这种级联方式无法提供个性化服务。同时这种级联方式也无法更好的解决车与车之间的通话、切灯等问题。所以,这种级联方式无法满足不断进展的电视节目的需要。高清楚度电视转播车中的对等联级可以很好的解决这些问题,它是两辆转播车的信号相互传输,通过采纳多级切换台播出不同信号,满足了节目的个性化要求。同时假如每辆转播车都是 8 个信道的,经过对等级联的方式,可以达到 16 个信道的容量,实现资源共享的目的。 2.2 高清楚度电视转播车的系统设计原则 技术先进性:系统设计应着...
