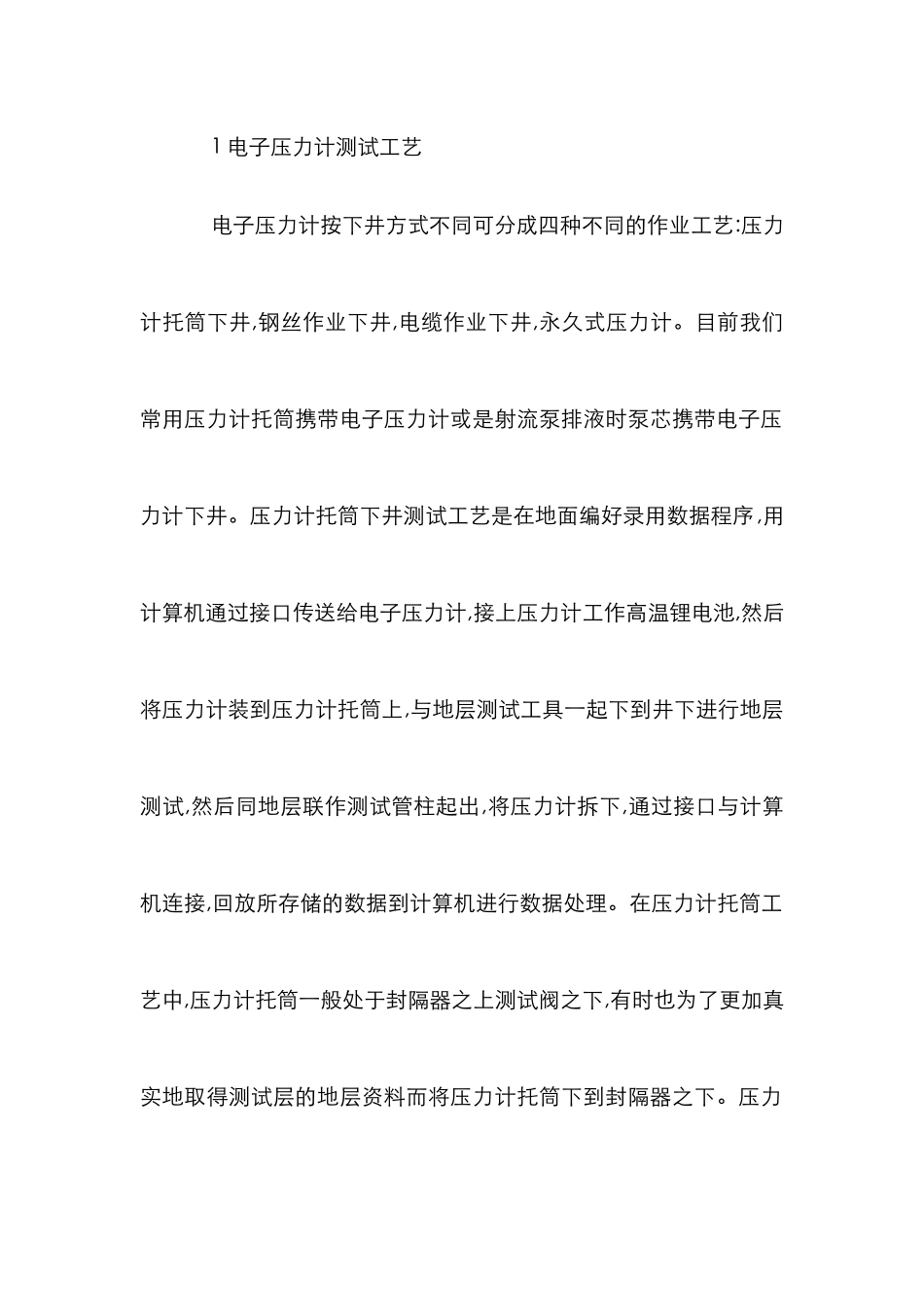

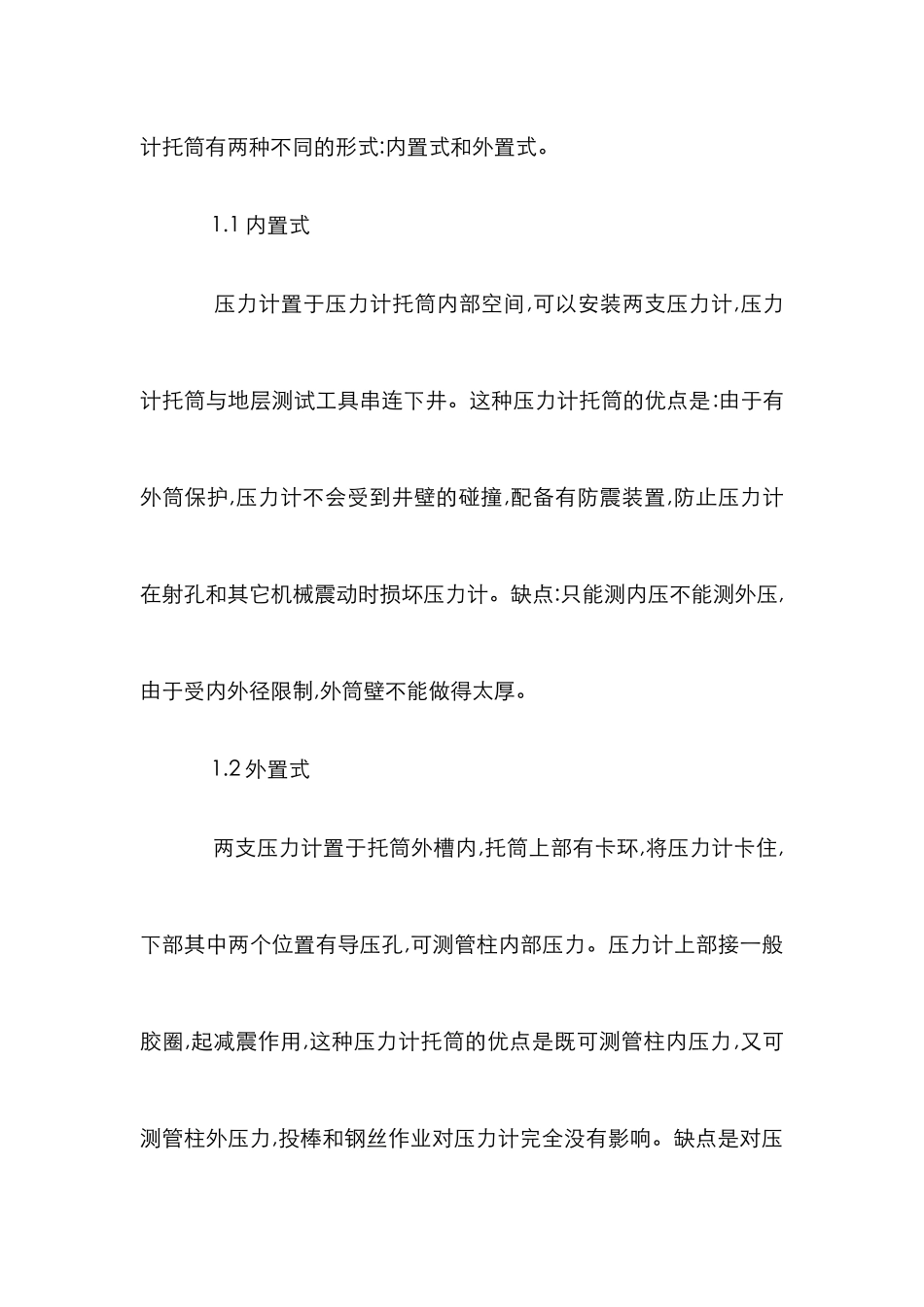

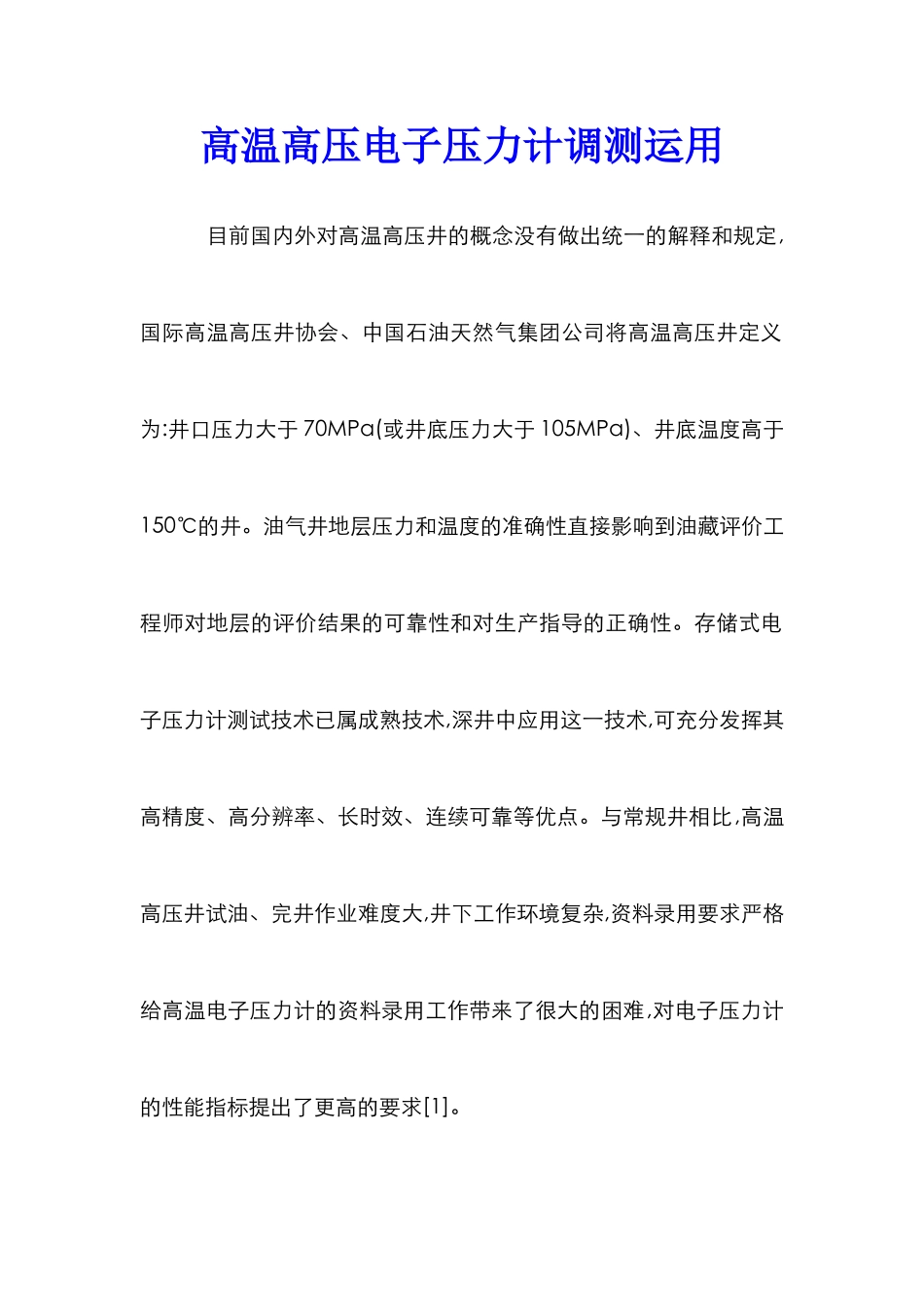

高温高压电子压力计调测运用 目前国内外对高温高压井的概念没有做出统一的解释和规定,国际高温高压井协会、中国石油天然气集团公司将高温高压井定义为:井口压力大于 70MPa(或井底压力大于 105MPa)、井底温度高于150℃的井。油气井地层压力和温度的准确性直接影响到油藏评价工程师对地层的评价结果的可靠性和对生产指导的正确性。存储式电子压力计测试技术已属成熟技术,深井中应用这一技术,可充分发挥其高精度、高分辨率、长时效、连续可靠等优点。与常规井相比,高温高压井试油、完井作业难度大,井下工作环境复杂,资料录用要求严格给高温电子压力计的资料录用工作带来了很大的困难,对电子压力计的性能指标提出了更高的要求[1]。 1 电子压力计测试工艺 电子压力计按下井方式不同可分成四种不同的作业工艺:压力计托筒下井,钢丝作业下井,电缆作业下井,永久式压力计。目前我们常用压力计托筒携带电子压力计或是射流泵排液时泵芯携带电子压力计下井。压力计托筒下井测试工艺是在地面编好录用数据程序,用计算机通过接口传送给电子压力计,接上压力计工作高温锂电池,然后将压力计装到压力计托筒上,与地层测试工具一起下到井下进行地层测试,然后同地层联作测试管柱起出,将压力计拆下,通过接口与计算机连接,回放所存储的数据到计算机进行数据处理。在压力计托筒工艺中,压力计托筒一般处于封隔器之上测试阀之下,有时也为了更加真实地取得测试层的地层资料而将压力计托筒下到封隔器之下。压力计托筒有两种不同的形式:内置式和外置式。 1.1 内置式 压力计置于压力计托筒内部空间,可以安装两支压力计,压力计托筒与地层测试工具串连下井。这种压力计托筒的优点是:由于有外筒保护,压力计不会受到井壁的碰撞,配备有防震装置,防止压力计在射孔和其它机械震动时损坏压力计。缺点:只能测内压不能测外压,由于受内外径限制,外筒壁不能做得太厚。 1.2 外置式 两支压力计置于托筒外槽内,托筒上部有卡环,将压力计卡住,下部其中两个位置有导压孔,可测管柱内部压力。压力计上部接一般胶圈,起减震作用,这种压力计托筒的优点是既可测管柱内压力,又可测管柱外压力,投棒和钢丝作业对压力计完全没有影响。缺点是对压力计保护不够,压力计容易受到井壁撞击而损坏,减震性能与内置式相比要差些。压力计托筒下井测试工艺的特点:施工工艺简单,需要的相关设备少,因此工作可靠易行。缺点:灵活性差,录用数据程序是在地面编好设定的,压力计一旦下井无法改变,无法实时做出压力导数曲...
