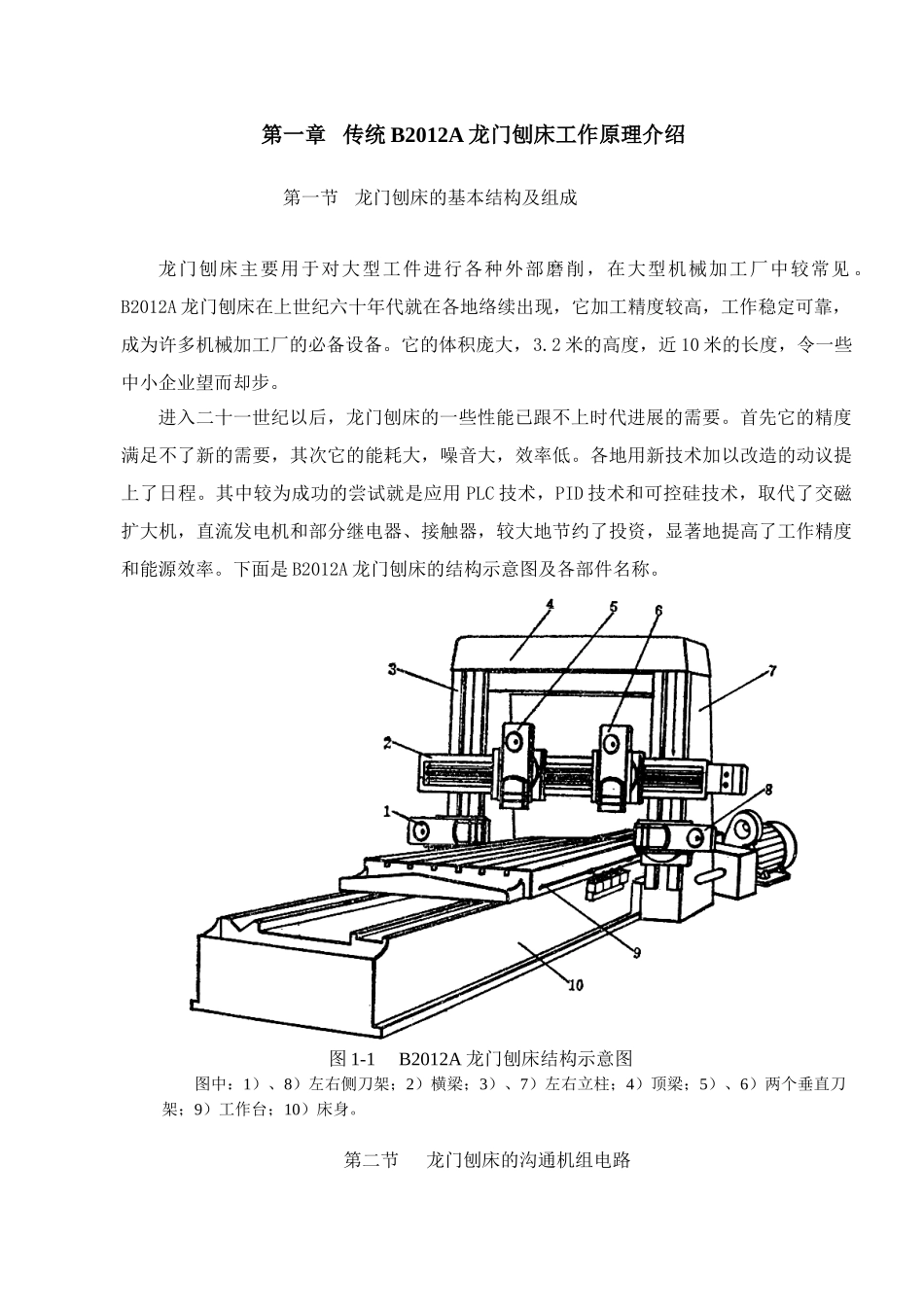

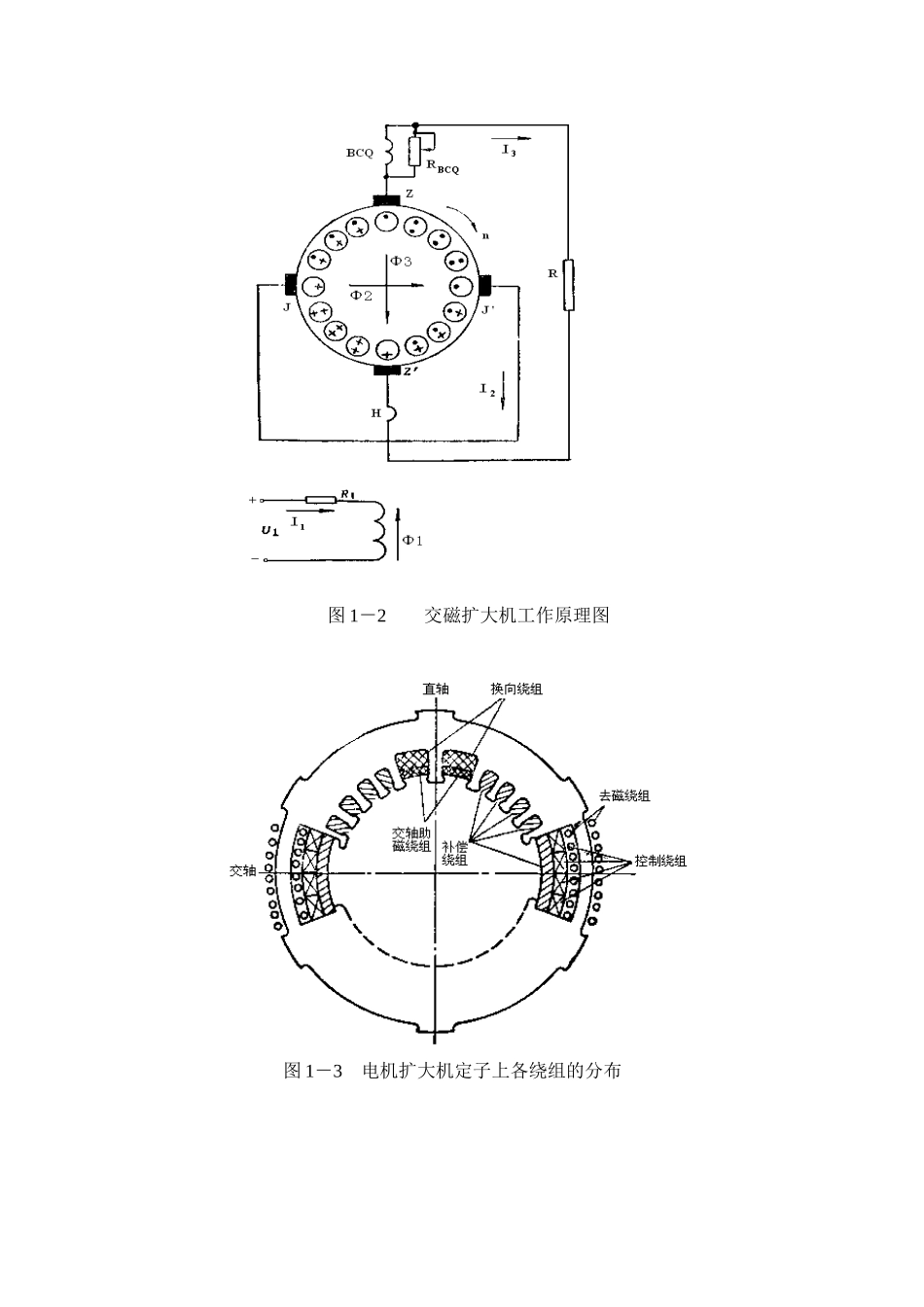

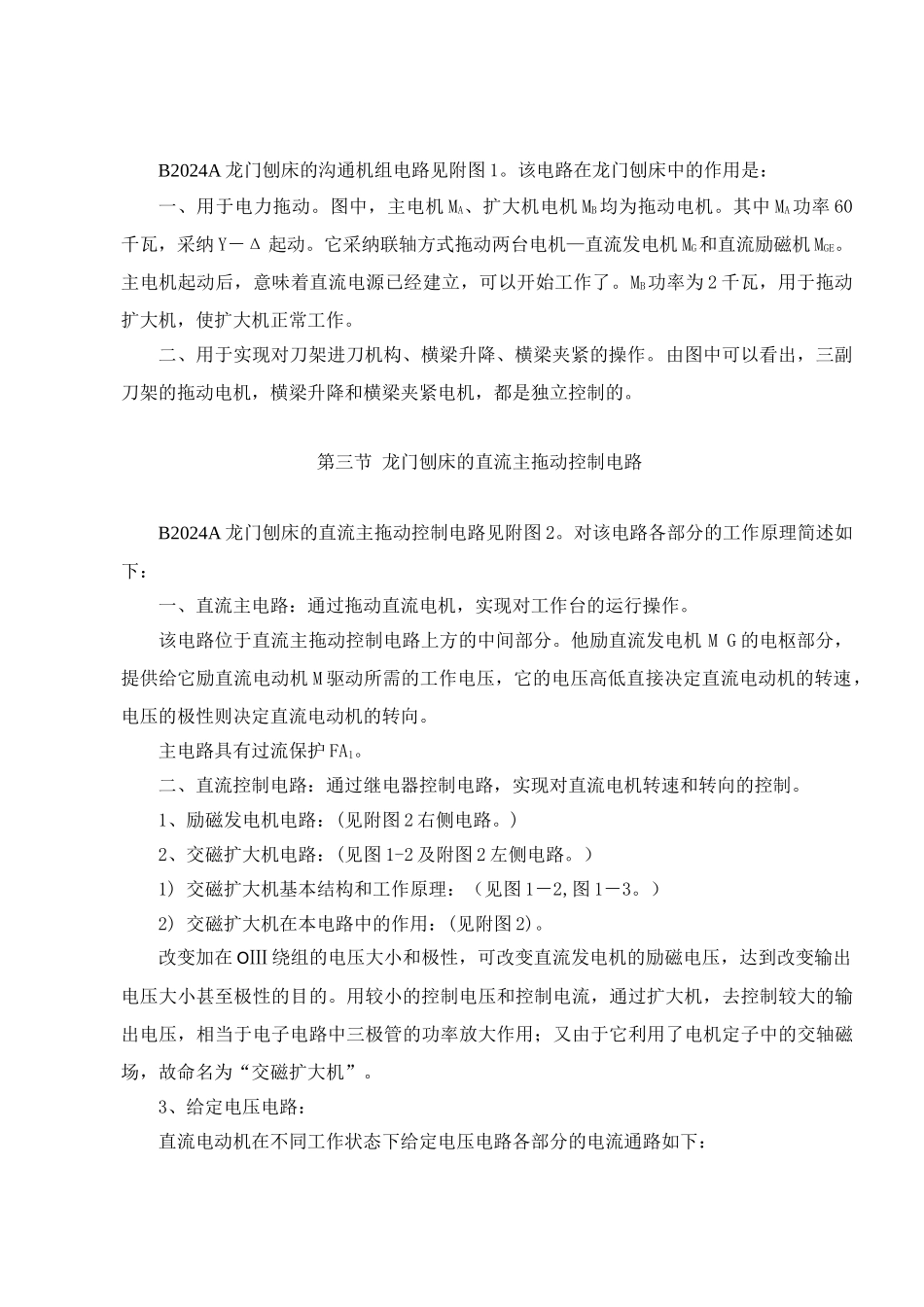

第一章 传统 B2012A 龙门刨床工作原理介绍第一节 龙门刨床的基本结构及组成龙门刨床主要用于对大型工件进行各种外部磨削，在大型机械加工厂中较常见 。B2012A 龙门刨床在上世纪六十年代就在各地络续出现，它加工精度较高，工作稳定可靠，成为许多机械加工厂的必备设备。它的体积庞大，3.2 米的高度，近 10 米的长度，令一些中小企业望而却步。进入二十一世纪以后，龙门刨床的一些性能已跟不上时代进展的需要。首先它的精度满足不了新的需要，其次它的能耗大，噪音大，效率低。各地用新技术加以改造的动议提上了日程。其中较为成功的尝试就是应用 PLC 技术，PID 技术和可控硅技术，取代了交磁扩大机，直流发电机和部分继电器、接触器，较大地节约了投资，显著地提高了工作精度和能源效率。下面是 B2012A 龙门刨床的结构示意图及各部件名称。图 1-1 B2012A 龙门刨床结构示意图图中：1）、8）左右侧刀架；2）横梁；3）、7）左右立柱；4）顶梁；5）、6）两个垂直刀架；9）工作台；10）床身。第二节 龙门刨床的沟通机组电路B2024A 龙门刨床的沟通机组电路见附图 1。该电路在龙门刨床中的作用是：一、用于电力拖动。图中，主电机 MA、扩大机电机 MB均为拖动电机。其中 MA功率 60千瓦，采纳 Y－Δ 起动。它采纳联轴方式拖动两台电机—直流发电机 MG和直流励磁机 MGE。主电机起动后，意味着直流电源已经建立，可以开始工作了。MB功率为 2 千瓦，用于拖动扩大机，使扩大机正常工作。二、用于实现对刀架进刀机构、横梁升降、横梁夹紧的操作。由图中可以看出，三副刀架的拖动电机，横梁升降和横梁夹紧电机，都是独立控制的。第三节 龙门刨床的直流主拖动控制电路B2024A 龙门刨床的直流主拖动控制电路见附图 2。对该电路各部分的工作原理简述如下：一、直流主电路：通过拖动直流电机，实现对工作台的运行操作。该电路位于直流主拖动控制电路上方的中间部分。他励直流发电机 M G 的电枢部分，提供给它励直流电动机 M 驱动所需的工作电压，它的电压高低直接决定直流电动机的转速，电压的极性则决定直流电动机的转向。主电路具有过流保护 FA1。二、直流控制电路：通过继电器控制电路，实现对直流电机转速和转向的控制。1、励磁发电机电路：(见附图 2 右侧电路。)2、交磁扩大机电路：(见图 1-2 及附图 2 左侧电路。）1) 交磁扩大机基本结构和工作原理：（见图 1－2,图 1－3。）2) 交磁扩大机在本电路中的作用：(...
