高铁-防护栅栏预制及安装施工技术交底

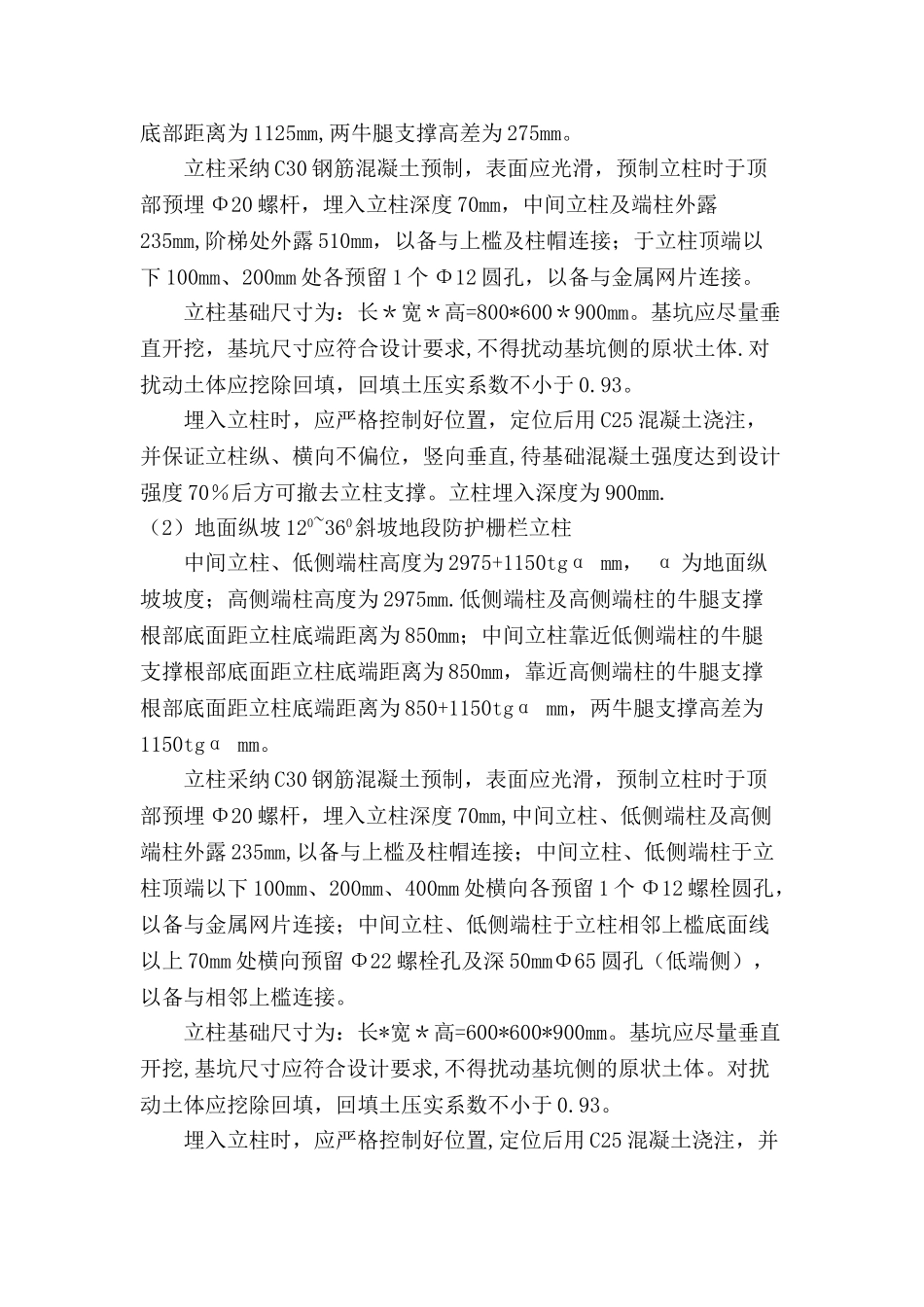

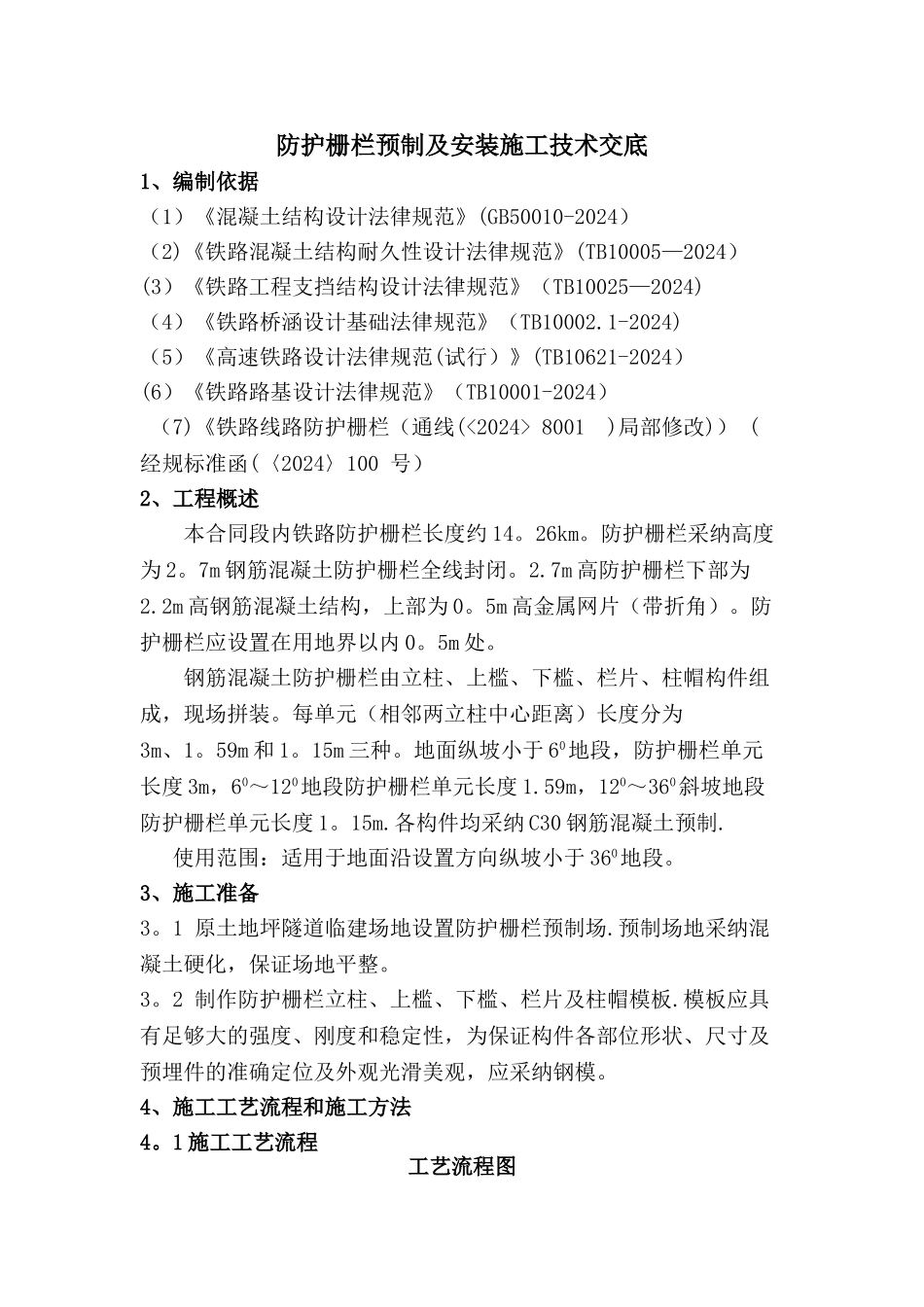

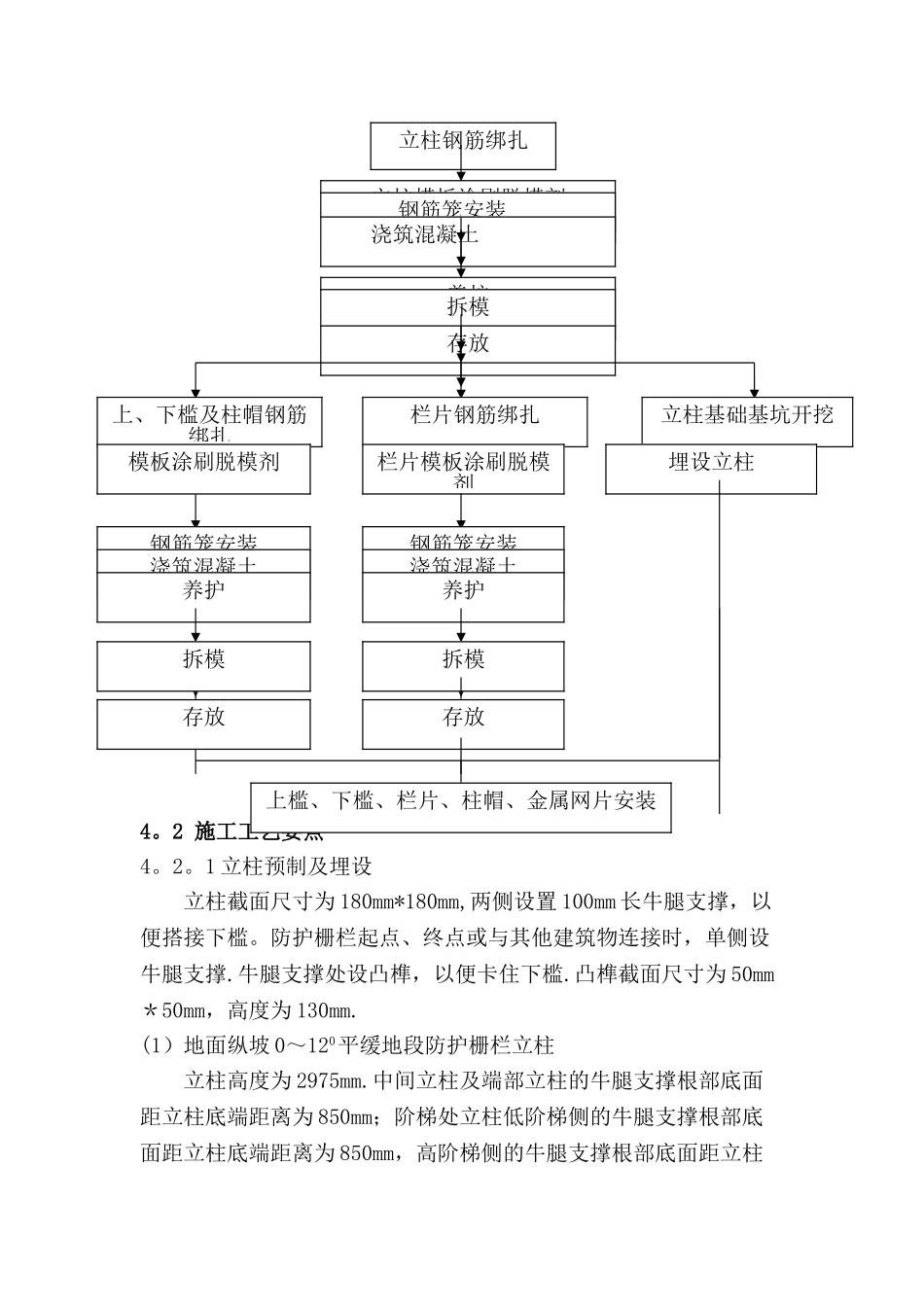

防护栅栏预制及安装施工技术交底1、编制依据（1）《混凝土结构设计法律规范》(GB50010-2024） （2)《铁路混凝土结构耐久性设计法律规范》(TB10005—2024）(3）《铁路工程支挡结构设计法律规范》（TB10025—2024)（4）《铁路桥涵设计基础法律规范》（TB10002.1-2024)（5）《高速铁路设计法律规范(试行）》(TB10621-2024）(6）《铁路路基设计法律规范》（TB10001-2024） （7)《铁路线路防护栅栏（通线(<2024> 8001 )局部修改)） ( 经规标准函(〈2024〉100 号） 2、工程概述 本合同段内铁路防护栅栏长度约 14。26km。防护栅栏采纳高度为 2。7m 钢筋混凝土防护栅栏全线封闭。2.7m 高防护栅栏下部为2.2m 高钢筋混凝土结构，上部为 0。5m 高金属网片（带折角）。防护栅栏应设置在用地界以内 0。5m 处。钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分为3m、1。59m 和 1。15m 三种。地面纵坡小于 60地段，防护栅栏单元长度 3m，60～120地段防护栅栏单元长度 1.59m，120～360斜坡地段防护栅栏单元长度 1。15m.各构件均采纳 C30 钢筋混凝土预制.使用范围：适用于地面沿设置方向纵坡小于 360地段。3、施工准备3。1 原土地坪隧道临建场地设置防护栅栏预制场.预制场地采纳混凝土硬化，保证场地平整。3。2 制作防护栅栏立柱、上槛、下槛、栏片及柱帽模板.模板应具有足够大的强度、刚度和稳定性，为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采纳钢模。4、施工工艺流程和施工方法4。1 施工工艺流程工艺流程图4。2 施工工艺要点4。2。1 立柱预制及埋设立柱截面尺寸为 180mm*180mm,两侧设置 100mm 长牛腿支撑，以便搭接下槛。防护栅栏起点、终点或与其他建筑物连接时，单侧设牛腿支撑.牛腿支撑处设凸榫，以便卡住下槛.凸榫截面尺寸为 50mm＊50mm，高度为 130mm.(1）地面纵坡 0～120平缓地段防护栅栏立柱立柱高度为 2975mm.中间立柱及端部立柱的牛腿支撑根部底面距立柱底端距离为 850mm；阶梯处立柱低阶梯侧的牛腿支撑根部底面距立柱底端距离为 850mm，高阶梯侧的牛腿支撑根部底面距立柱立柱钢筋绑扎立柱模板涂刷脱模剂钢筋笼安装 浇筑混凝土养护拆模存放上、下槛及柱帽钢筋绑扎栏片钢筋绑扎模板涂刷脱模剂立柱基础基坑开挖埋设立柱栏片模板涂刷脱模剂钢筋笼安装钢筋笼安装浇筑混凝土浇筑混凝土养护养护拆模存放存放拆模上槛、下槛、栏片...
