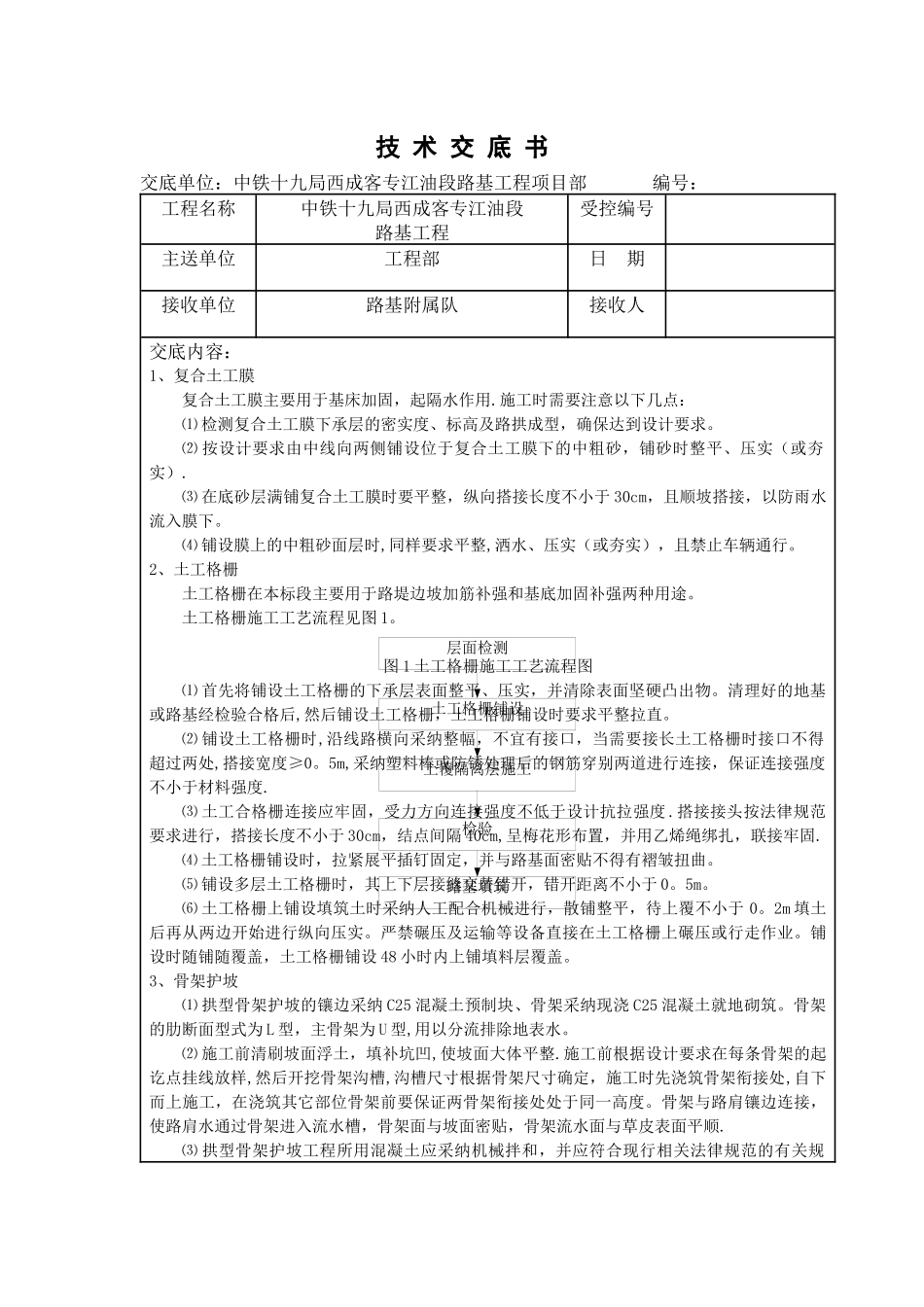

层面检测土工格栅铺设上覆隔离层施工检验路基填筑技 术 交 底 书 交底单位：中铁十九局西成客专江油段路基工程项目部 编号： 工程名称中铁十九局西成客专江油段路基工程受控编号主送单位工程部日 期接收单位路基附属队接收人交底内容：1、复合土工膜复合土工膜主要用于基床加固，起隔水作用.施工时需要注意以下几点：⑴ 检测复合土工膜下承层的密实度、标高及路拱成型，确保达到设计要求。⑵ 按设计要求由中线向两侧铺设位于复合土工膜下的中粗砂，铺砂时整平、压实（或夯实）.⑶ 在底砂层满铺复合土工膜时要平整，纵向搭接长度不小于 30cm，且顺坡搭接，以防雨水流入膜下。⑷ 铺设膜上的中粗砂面层时,同样要求平整,洒水、压实（或夯实），且禁止车辆通行。2、土工格栅土工格栅在本标段主要用于路堤边坡加筋补强和基底加固补强两种用途。土工格栅施工工艺流程见图 1。图 1 土工格栅施工工艺流程图⑴ 首先将铺设土工格栅的下承层表面整平、压实，并清除表面坚硬凸出物。清理好的地基或路基经检验合格后,然后铺设土工格栅，土工格栅铺设时要求平整拉直。⑵ 铺设土工格栅时,沿线路横向采纳整幅，不宜有接口，当需要接长土工格栅时接口不得超过两处,搭接宽度≥0。5m,采纳塑料棒或防锈处理后的钢筋穿别两道进行连接，保证连接强度不小于材料强度.⑶ 土工合格栅连接应牢固，受力方向连接强度不低于设计抗拉强度 .搭接接头按法律规范要求进行，搭接长度不小于 30cm，结点间隔 40cm,呈梅花形布置，并用乙烯绳绑扎，联接牢固.⑷ 土工格栅铺设时，拉紧展平插钉固定，并与路基面密贴不得有褶皱扭曲。⑸ 铺设多层土工格栅时，其上下层接缝交替错开，错开距离不小于 0。5m。⑹ 土工格栅上铺设填筑土时采纳人工配合机械进行，散铺整平，待上覆不小于 0。2m 填土后再从两边开始进行纵向压实。严禁碾压及运输等设备直接在土工格栅上碾压或行走作业。铺设时随铺随覆盖，土工格栅铺设 48 小时内上铺填料层覆盖。3、骨架护坡⑴ 拱型骨架护坡的镶边采纳 C25 混凝土预制块、骨架采纳现浇 C25 混凝土就地砌筑。骨架的肋断面型式为 L 型，主骨架为 U 型,用以分流排除地表水。⑵ 施工前清刷坡面浮土，填补坑凹,使坡面大体平整.施工前根据设计要求在每条骨架的起讫点挂线放样,然后开挖骨架沟槽,沟槽尺寸根据骨架尺寸确定，施工时先浇筑骨架衔接处,自下而上施工，在浇筑其它部位骨架前要保证两骨架衔接处处于同一高度。骨架与路肩镶...
