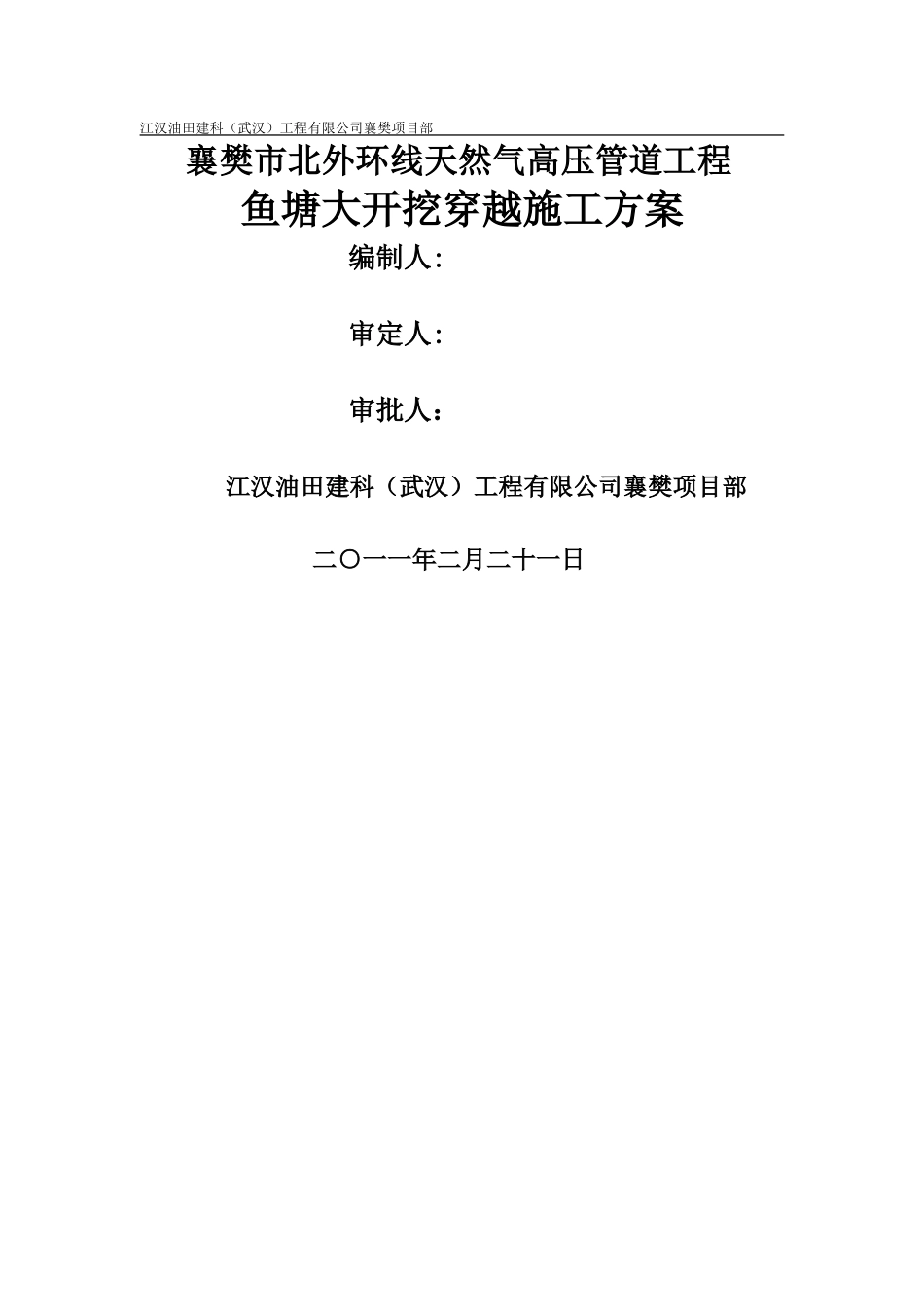

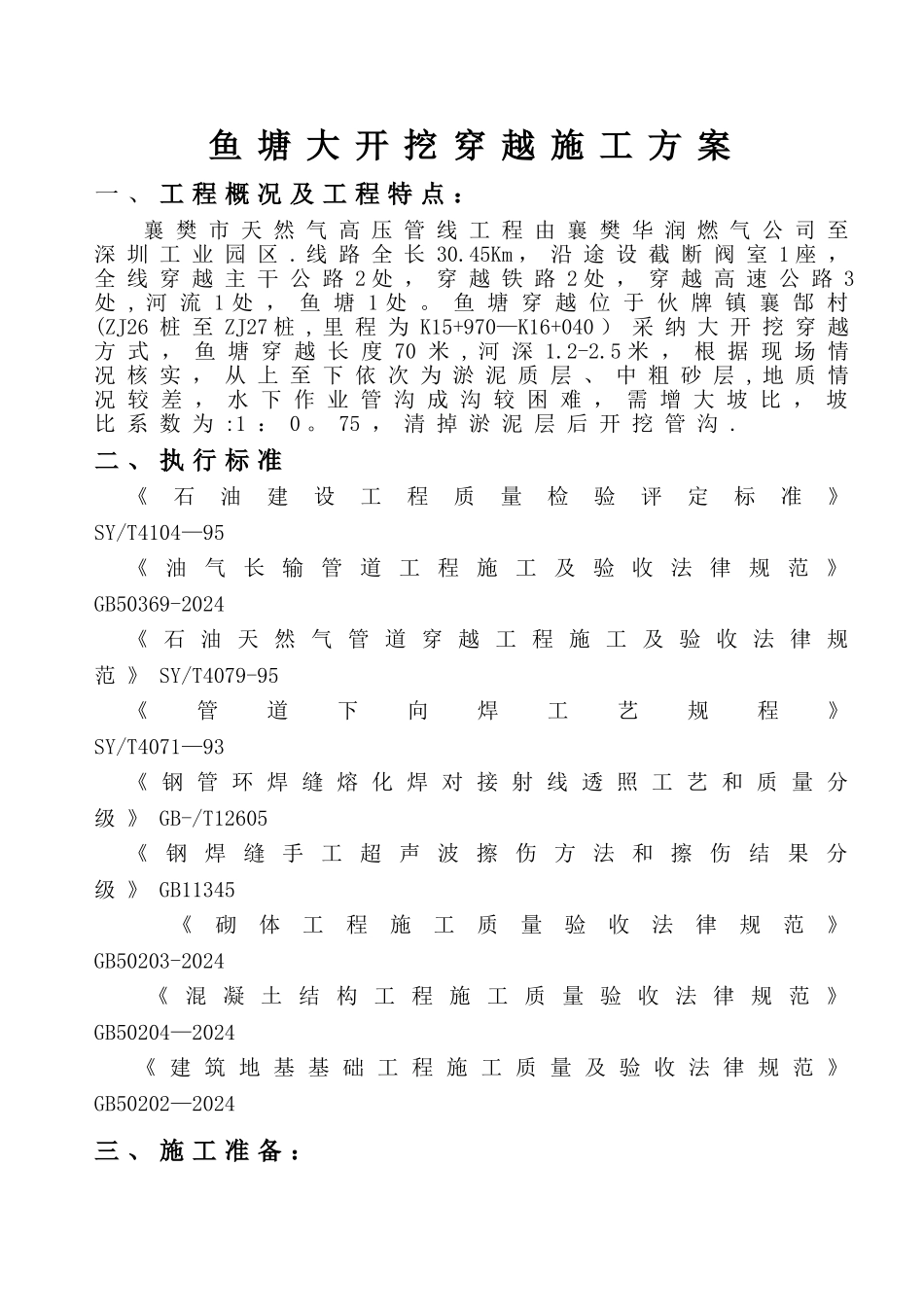

江汉油田建科（武汉）工程有限公司襄樊项目部襄樊市北外环线天然气高压管道工程鱼塘大开挖穿越施工方案编制人:审定人:审批人：江汉油田建科（武汉）工程有限公司襄樊项目部二○一一年二月二十一日鱼 塘 大 开 挖 穿 越 施 工 方 案一 、 工 程 概 况 及 工 程 特 点 ：襄 樊 市 天 然 气 高 压 管 线 工 程 由 襄 樊 华 润 燃 气 公 司 至深 圳 工 业 园 区 . 线 路 全 长 30.45Km ， 沿 途 设 截 断 阀 室 1 座 ，全 线 穿 越 主 干 公 路 2 处 ， 穿 越 铁 路 2 处 ， 穿 越 高 速 公 路 3处 , 河 流 1 处 ， 鱼 塘 1 处 。 鱼 塘 穿 越 位 于 伙 牌 镇 襄 郜 村(ZJ26 桩 至 ZJ27 桩 , 里 程 为 K15+970—K16+040 ） 采 纳 大 开 挖 穿 越方 式 ， 鱼 塘 穿 越 长 度 70 米 , 河 深 1.2-2.5 米 ， 根 据 现 场 情况 核 实 ， 从 上 至 下 依 次 为 淤 泥 质 层 、 中 粗 砂 层 , 地 质 情况 较 差 ， 水 下 作 业 管 沟 成 沟 较 困 难 ， 需 增 大 坡 比 ， 坡比 系 数 为 :1 ： 0 。 75 ， 清 掉 淤 泥 层 后 开 挖 管 沟 .二 、 执 行 标 准《石油建设工程质量检验评定标准》 SY/T4104—95《 油 气 长 输 管 道 工 程 施 工 及 验 收 法 律 规 范 》 GB50369-2024《 石 油 天 然 气 管 道 穿 越 工 程 施 工 及 验 收 法 律 规范 》 SY/T4079-95《管道下向焊工艺规程》 SY/T4071—93《 钢 管 环 焊 缝 熔 化 焊 对 接 射 线 透 照 工 艺 和 质 量 分级 》 GB-/T12605《 钢 焊 缝 手 工 超 声 波 擦 伤 方 法 和 擦 伤 结 果 分级 》 GB11345 《砌体工程施工质量验收法律规范》 GB50203-2024 《 混 凝 土 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 GB50204—2024 《 建 筑 地 基 基 础 工 程 施 工 质 量 及 验 收 法 律 规 范 》 GB50202—2024三 、 施 工 准 备 ：1 。 技 术 准 备(1 ） 施 工 技 术 人 员 应 了 解 现 场 实 际 情 况 并 讨 论 和 制定 出 切 实 可 行 的 施 工 方 案 ， 报 相 关 部 门 ， ...
