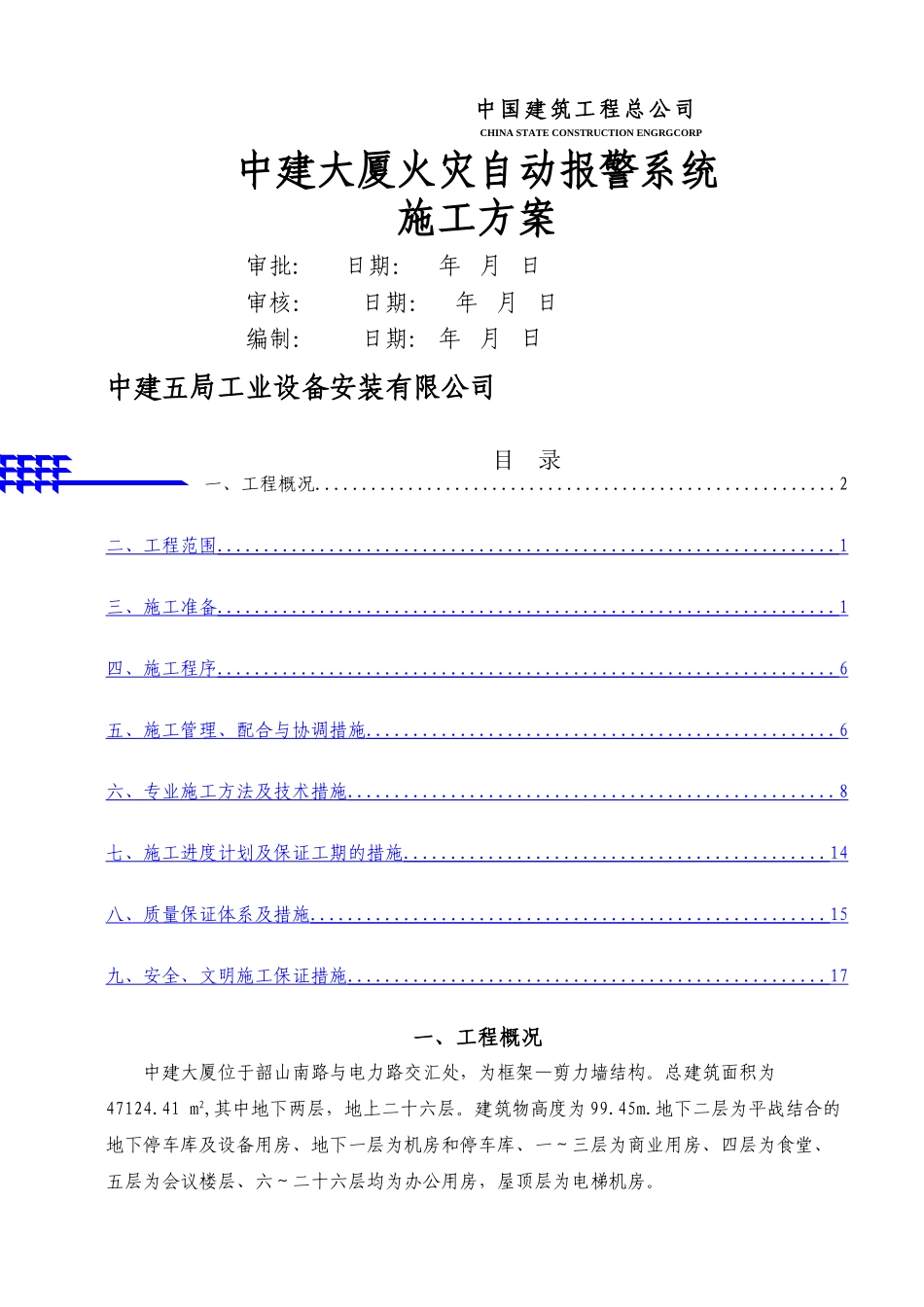

鲁班奖-火灾自动报警系统施工方案

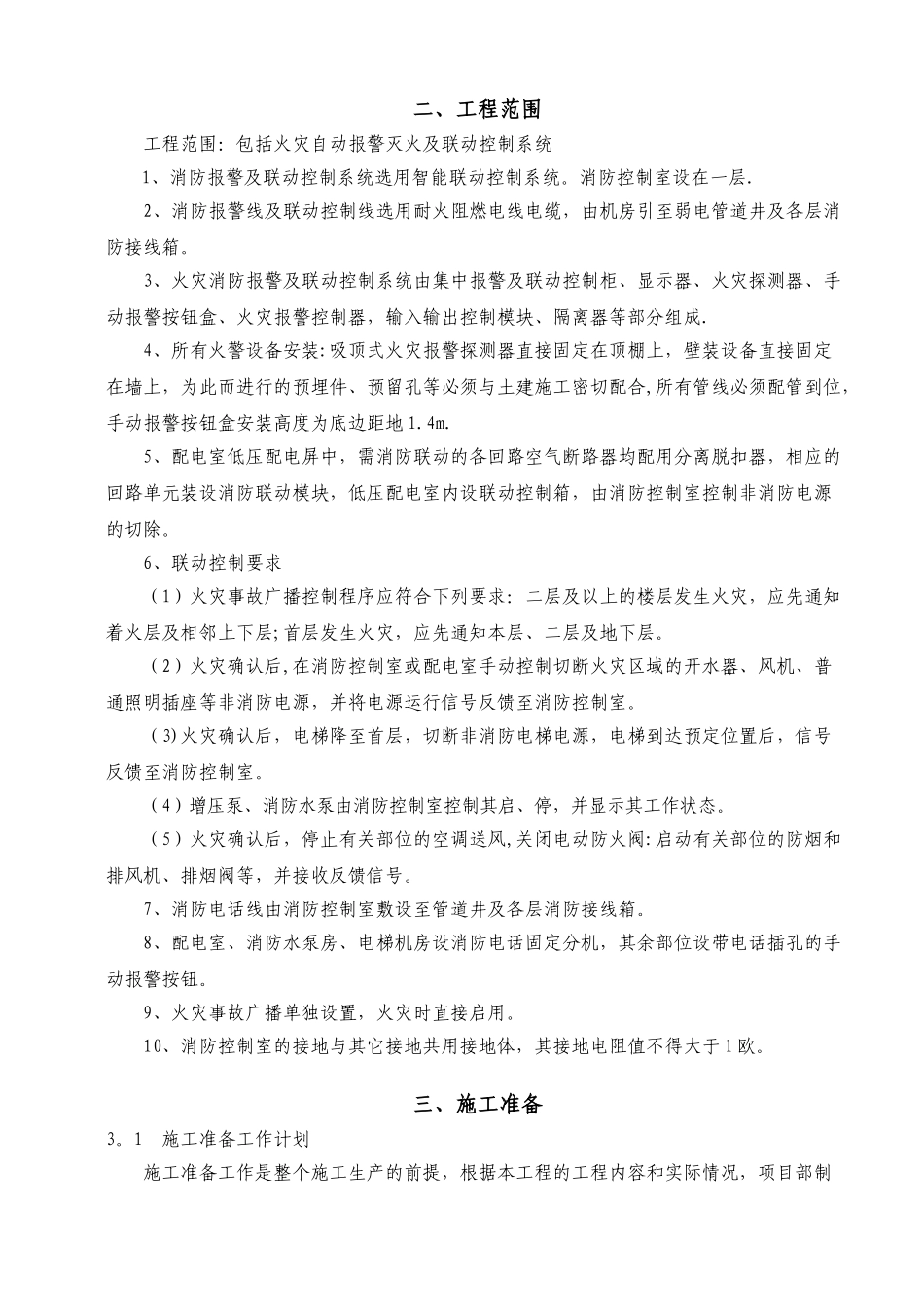

中国建筑工程总公司 CHINA STATE CONSTRUCTION ENGRGCORP中建大厦火灾自动报警系统施工方案审批: 日期： 年 月 日审核： 日期： 年 月 日编制： 日期: 年 月 日中建五局工业设备安装有限公司目 录一、工程概况........................................................2二、工程范围 .................................................................. 1 三、施工准备 .................................................................. 1 四、施工程序 .................................................................. 6 五、施工管理、配合与协调措施 .................................................. 6 六、专业施工方法及技术措施 .................................................... 8 七、施工进度计划及保证工期的措施 ............................................. 14 八、质量保证体系及措施 ....................................................... 15 九、安全、文明施工保证措施 ................................................... 17 一、工程概况中建大厦位于韶山南路与电力路交汇处，为框架—剪力墙结构。总建筑面积为47124.41 m2,其中地下两层，地上二十六层。建筑物高度为 99.45m.地下二层为平战结合的地下停车库及设备用房、地下一层为机房和停车库、一～三层为商业用房、四层为食堂、五层为会议楼层、六～二十六层均为办公用房，屋顶层为电梯机房。二、工程范围工程范围：包括火灾自动报警灭火及联动控制系统1、消防报警及联动控制系统选用智能联动控制系统。消防控制室设在一层.2、消防报警线及联动控制线选用耐火阻燃电线电缆，由机房引至弱电管道井及各层消防接线箱。3、火灾消防报警及联动控制系统由集中报警及联动控制柜、显示器、火灾探测器、手动报警按钮盒、火灾报警控制器，输入输出控制模块、隔离器等部分组成.4、所有火警设备安装:吸顶式火灾报警探测器直接固定在顶棚上，壁装设备直接固定在墙上，为此而进行的预埋件、预留孔等必须与土建施工密切配合,所有管线必须配管到位，手动报警按钮盒安装高度为底边距地 1.4m.5、配电室低压配电屏中，需消防联动的各回路空气断路器均配用分离脱扣器，相应的回路单元装设消防联动模块，低压配电室内设联动控制箱，由消防控制室控制非消防电源的切除。6、联动控制要求（1）火灾事故广播控制程序应符合...
