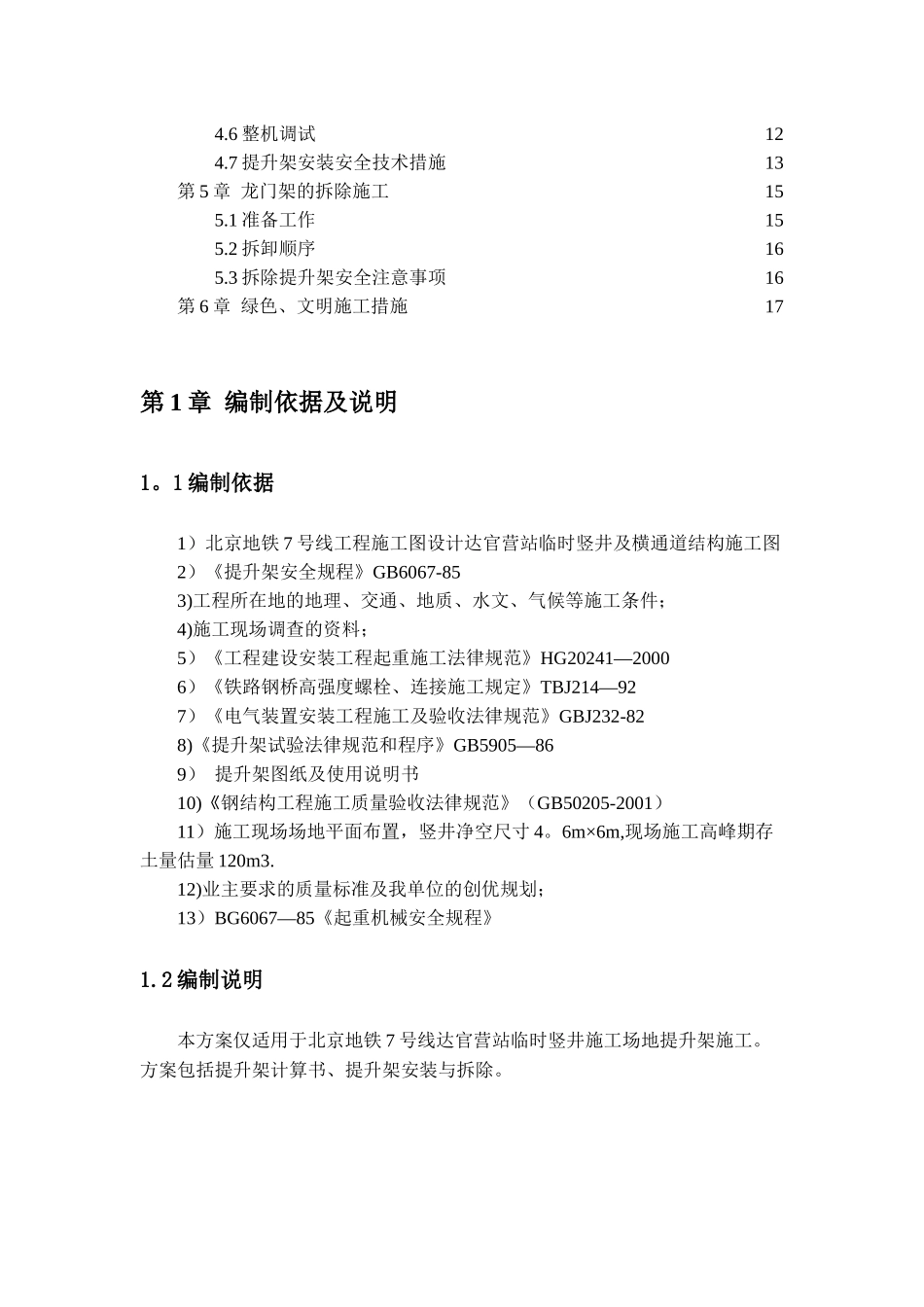

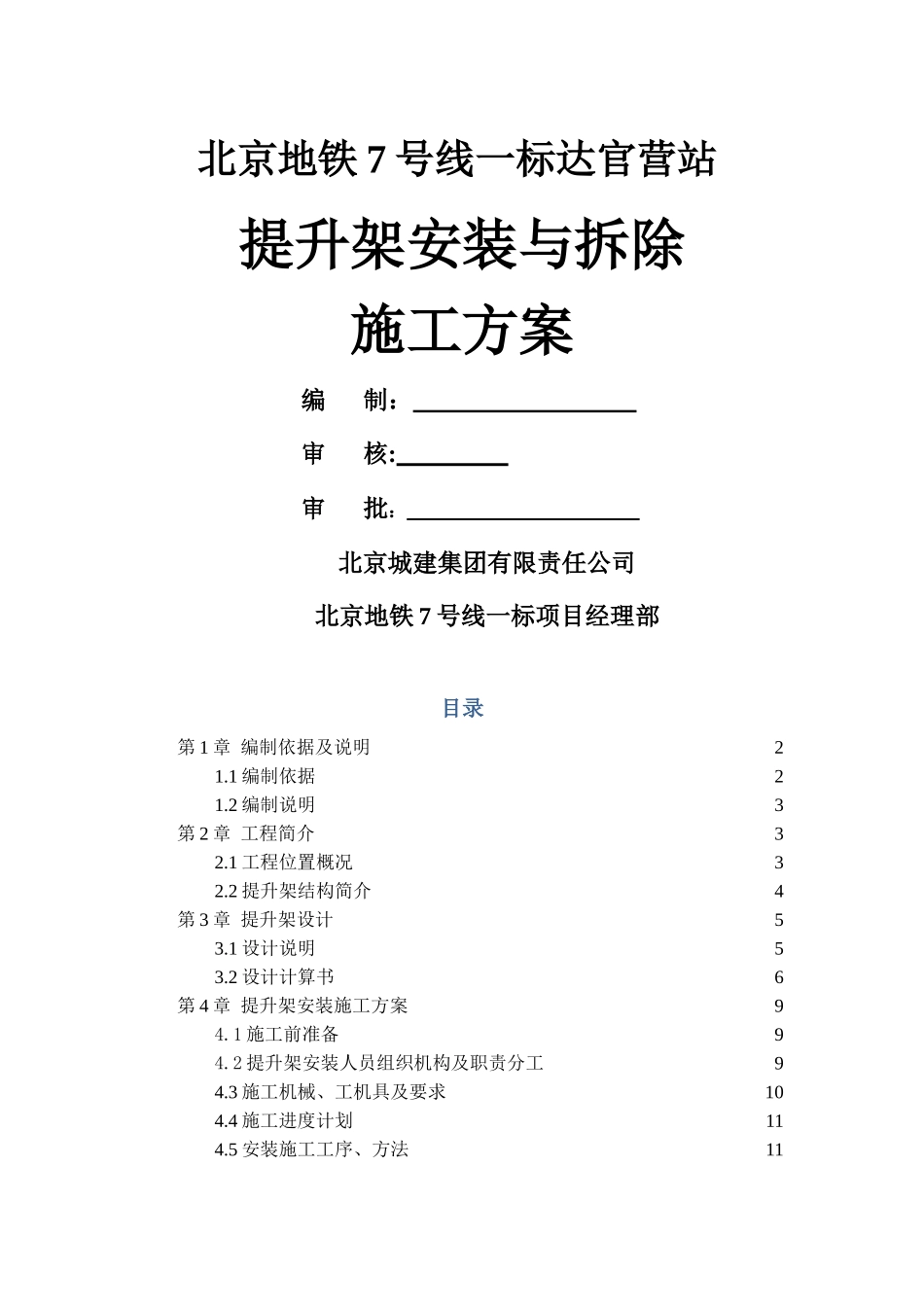

北京地铁 7 号线一标达官营站提升架安装与拆除施工方案编 制： 审 核: 审 批： 北京城建集团有限责任公司北京地铁 7 号线一标项目经理部目录第 1 章 编制依据及说明21.1 编制依据21.2 编制说明3第 2 章 工程简介32.1 工程位置概况32.2 提升架结构简介4第 3 章 提升架设计53.1 设计说明53.2 设计计算书6第 4 章 提升架安装施工方案94.1 施工前准备94.2 提升架安装人员组织机构及职责分工94.3 施工机械、工机具及要求104.4 施工进度计划114.5 安装施工工序、方法114.6 整机调试124.7 提升架安装安全技术措施13第 5 章 龙门架的拆除施工155.1 准备工作155.2 拆卸顺序165.3 拆除提升架安全注意事项16第 6 章 绿色、文明施工措施17第 1 章 编制依据及说明1。1 编制依据1）北京地铁 7 号线工程施工图设计达官营站临时竖井及横通道结构施工图2）《提升架安全规程》GB6067-853)工程所在地的地理、交通、地质、水文、气候等施工条件；4)施工现场调查的资料；5）《工程建设安装工程起重施工法律规范》HG20241—20006）《铁路钢桥高强度螺栓、连接施工规定》TBJ214—927）《电气装置安装工程施工及验收法律规范》GBJ232-828)《提升架试验法律规范和程序》GB5905—869） 提升架图纸及使用说明书10)《钢结构工程施工质量验收法律规范》（GB50205-2001）11）施工现场场地平面布置，竖井净空尺寸 4。6m×6m,现场施工高峰期存土量估量 120m3.12)业主要求的质量标准及我单位的创优规划；13）BG6067—85《起重机械安全规程》1.2 编制说明本方案仅适用于北京地铁 7 号线达官营站临时竖井施工场地提升架施工。方案包括提升架计算书、提升架安装与拆除。第 2 章 工程简介2.1 工程位置概况达官营站为 7 号线中间站，在湾子站与广安门内站之间。车站位于三里河南延路和广安门外大街交叉路口以东，沿广安门外大街东西向布置。车站为地下二层三跨岛式站台车站，地下一层为站厅层，地下二层为站台层.车站起点里程 K2+006。700，车站终点里程 K2+242。700，全长 236。000m.车站共设 4 座出入口，2 组风亭、风道。主体建筑面积 10828 m2；风道建筑面积 2840.8 m2，出入口建筑面积 2824.2 m2，总建筑面积 16493 m2（不含地面建筑面积）。 车站中心里程顶板覆土厚度 8。51m，车站主体采纳暗挖法（PBA）施工,1 号风道采纳 CRD 法施工，2 号风道采纳暗挖法施工。出入口出地面部分采纳明挖法施工...
