10kV 单相接地故障的分析榕江县电力局调度所在调度运转日志记录中出现 10kV 单相接地信号 62 次，每次均发信号，但所测 10kV 每相电压却各不相同，这是为什么呢1 故障分析目前各县级电力企业，都是以 110kV 变电所为电源点，以 35kV 输电线为骨架，以 10kV 配电线为网络，以小水电站为补充的一个网架结构
由于电压等级较低，输配电线路不长，对地电容较小，因此，属于小接地电流系统
当小接地电流系统发生单相接地时，由于没有直接构成回路，接地电容电流比负载电流小得多，而且系统线电压仍然保持对称，不影响对用户的供电
因此，规程规定允许带一个接地点继续运转不超过 2h
但是由于非故障相对地电压的升高，对绝缘造成威胁
因此，对已发生接地的线路，应尽快发现并处理
这就要借助系统中设置的绝缘监察装置，来对故障作出准确的推断和处理
对于绝缘监察装置，我们通常采纳三相五柱式电压互感器加上电压继电器、信号继电器及监视仪表构成
它由五个铁芯柱组成，有一组原绕组和二组副绕组，均绕在三个中间柱上，其接线方式是：ynynd
这种接线的优点是第一副绕组不仅能测量线电压，而且还能测相电压；第二副绕组接成开口三角形，能反映零序电压
当网络在正常情况下，第一副绕组的三相电压是对称的，开口三角形开口端理论上无电压，当网络中发生单相金属性接地时(假设 A 相)，网络中就出现了零序电压
网络中发生非金属性单相接地时，开口两端点间同样感应出电压，因此，当开口端达到电压继电器的动作电压时，电压继电器和信号继电器均动作，发出音响及灯光信号
值班人员根据信号和电压表指示，便可以知道发生了接地并判定接地相别，然后向调度值班员汇报

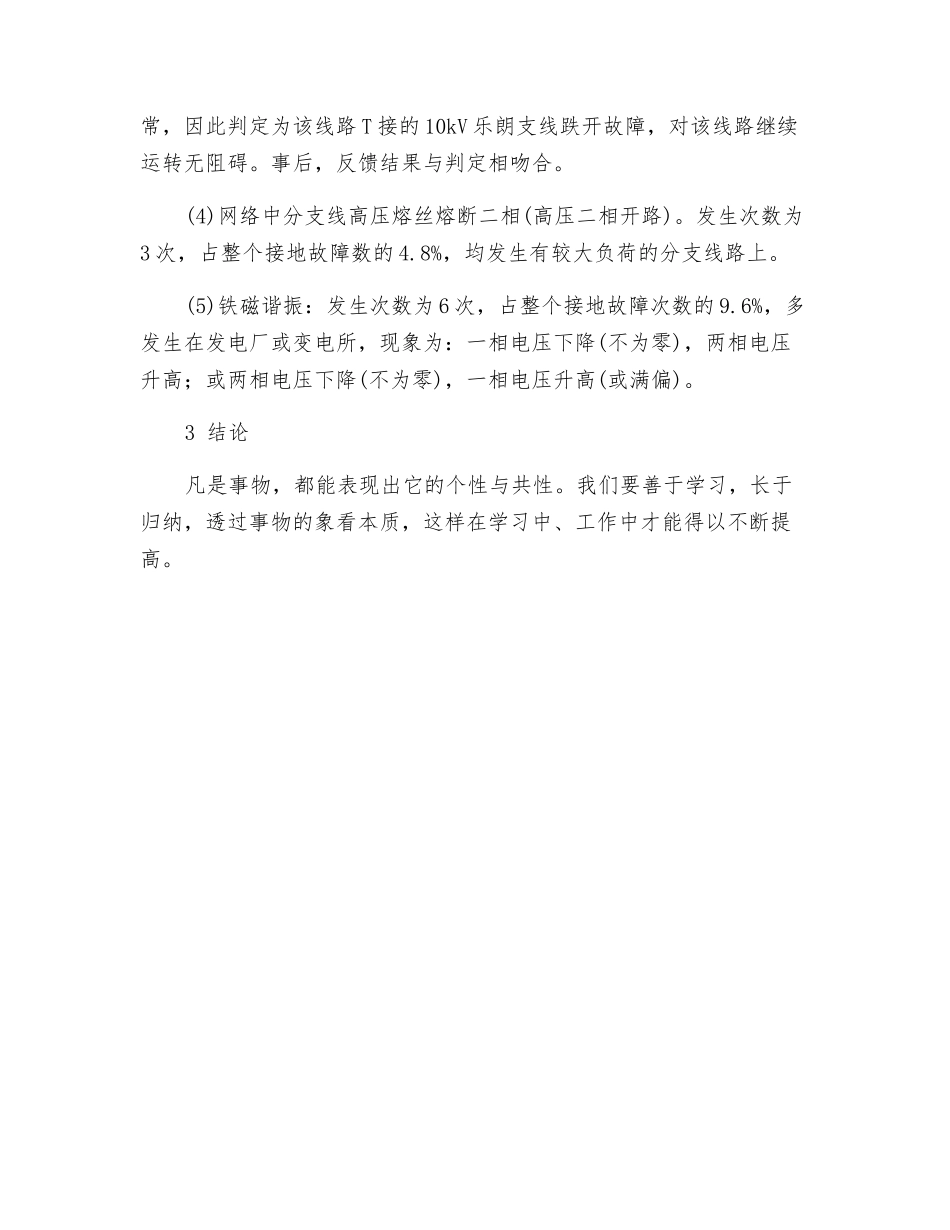

但必须指出，绝缘监察装置是一段母线共用的，它必竟不是人脑，不可能选择鉴别故障类型，由于实际情况要比书本上的理论复杂得多，恶劣天气、网络中高压熔丝熔断、电网中的高次谐波及电压互感器本身
