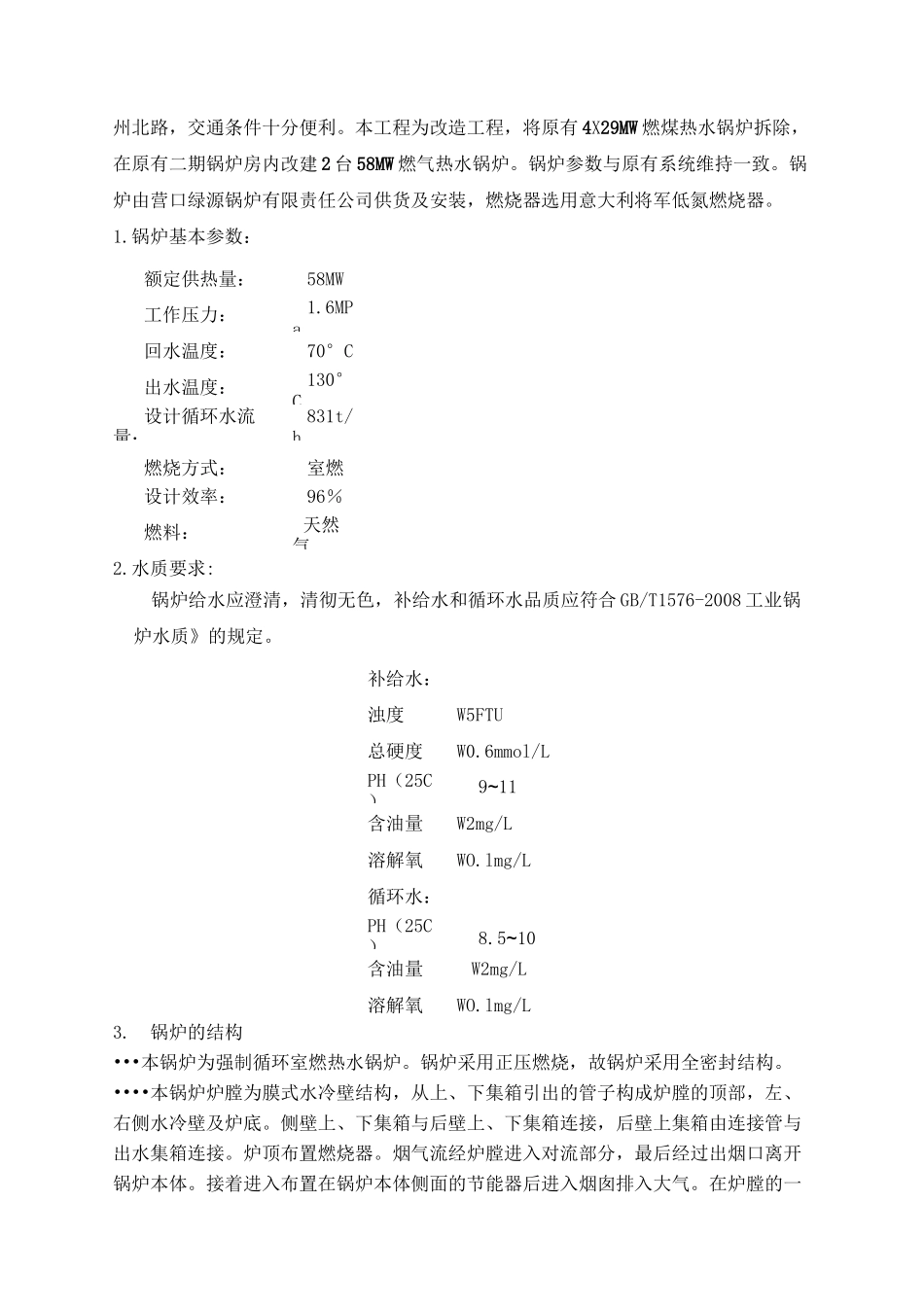

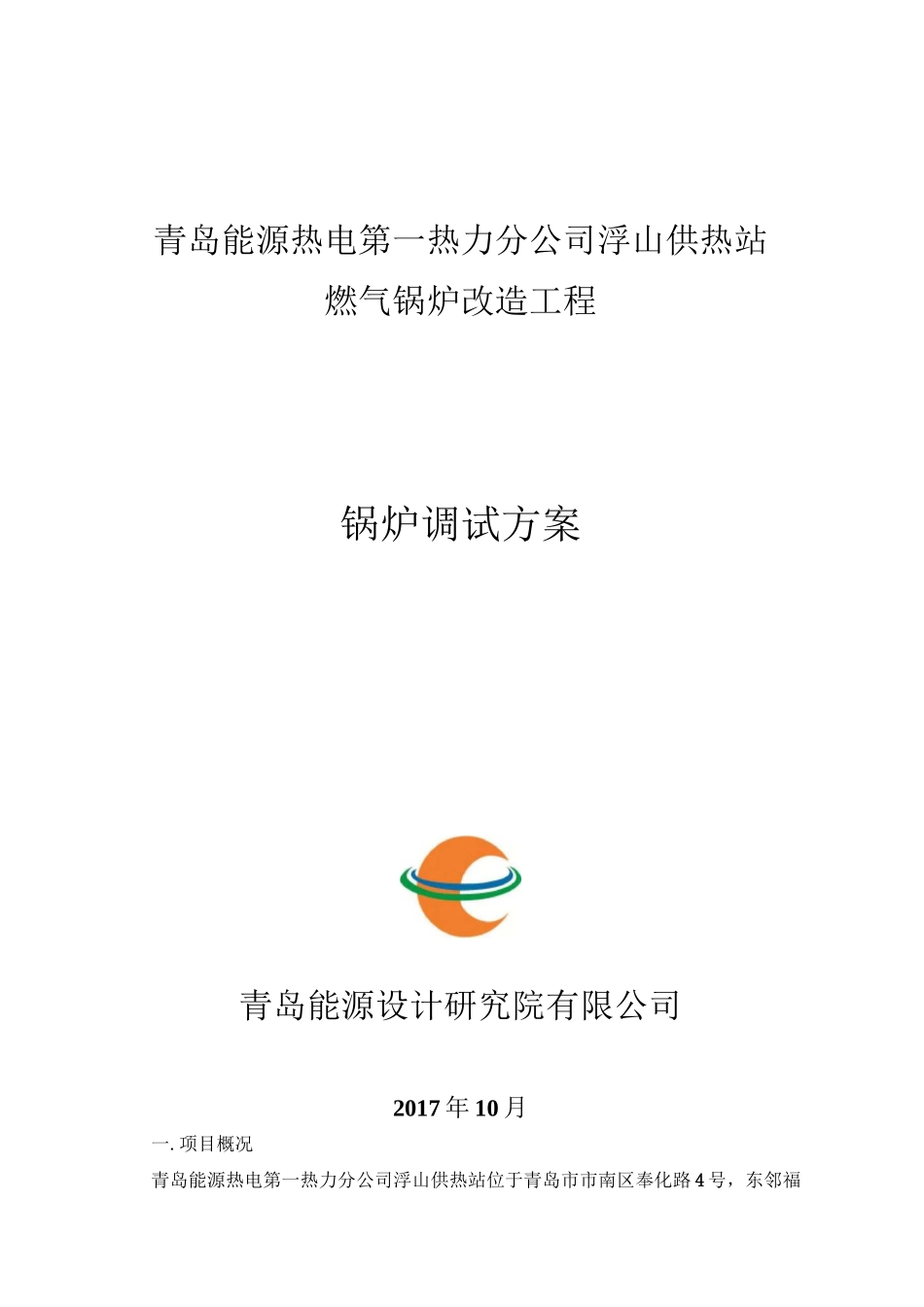

青岛能源热电第一热力分公司浮山供热站燃气锅炉改造工程锅炉调试方案青岛能源设计研究院有限公司2017 年 10 月一.项目概况青岛能源热电第一热力分公司浮山供热站位于青岛市市南区奉化路 4 号,东邻福州北路,交通条件十分便利。本工程为改造工程,将原有 4X29MW 燃煤热水锅炉拆除,在原有二期锅炉房内改建 2 台 58MW 燃气热水锅炉。锅炉参数与原有系统维持一致。锅炉由营口绿源锅炉有限责任公司供货及安装,燃烧器选用意大利将军低氮燃烧器。1.锅炉基本参数:额定供热量:58MW工作压力:1.6MPa回水温度:70°C出水温度:130°C设计循环水流量:831t/h燃烧方式:室燃设计效率:96%燃料:天然气2.水质要求:锅炉给水应澄清,清彻无色,补给水和循环水品质应符合 GB/T1576-2008 工业锅炉水质》的规定。补给水:浊度W5FTU总硬度W0.6mmol/LPH(25C)9~11含油量W2mg/L溶解氧WO.lmg/L循环水:PH(25C)8.5~10含油量W2mg/L溶解氧WO.lmg/L3.锅炉的结构•••本锅炉为强制循环室燃热水锅炉。锅炉采用正压燃烧,故锅炉采用全密封结构。••••本锅炉炉膛为膜式水冷壁结构,从上、下集箱引出的管子构成炉膛的顶部,左、右侧水冷壁及炉底。侧壁上、下集箱与后壁上、下集箱连接,后壁上集箱由连接管与出水集箱连接。炉顶布置燃烧器。烟气流经炉膛进入对流部分,最后经过出烟口离开锅炉本体。接着进入布置在锅炉本体侧面的节能器后进入烟囱排入大气。在炉膛的一侧布置一个炉门,一侧布置了 2 个观察孔。炉子其中一角的结构强度比其它部分都要弱。其作用相当于防爆门,在发生爆炸的时候可以避免其他部件毁损及人员受伤。该角附近的区域应清晰地标出来,而且不允许在此区域内做不必要的停逗留。炉体有 8 个支座。其中一个支座是固定的,其它的支坐可以滑动,并配有滚柱以满足热膨胀的要求。a•水管系统炉膛由前壁、后壁和左、右侧壁组成。膜式壁由① 60X4.5 的管子和 20x5 的扁钢组成,节距为 80mm。对流部分采用① 51x3.5 的火管。尾部的节能器采用① 51x4 翅片管,横向节距 110mm,纵向节距 160mm。b 护板、平台扶梯本锅炉本体均采用 0.5mm 的彩色瓦楞板作为外护板,内部有金属框架做支撑。•••本锅炉观察孔均设有平台,锅炉进出水阀设有操作平台,炉顶设有燃烧器的操作平台。•••c.保温••••本锅炉的炉墙为轻型炉墙。凡膜式水冷壁处均铺设保温材料(例如岩棉、硅酸铝纤维等)。锅炉炉顶,炉膛出口,及炉膛观察孔均布置有...
