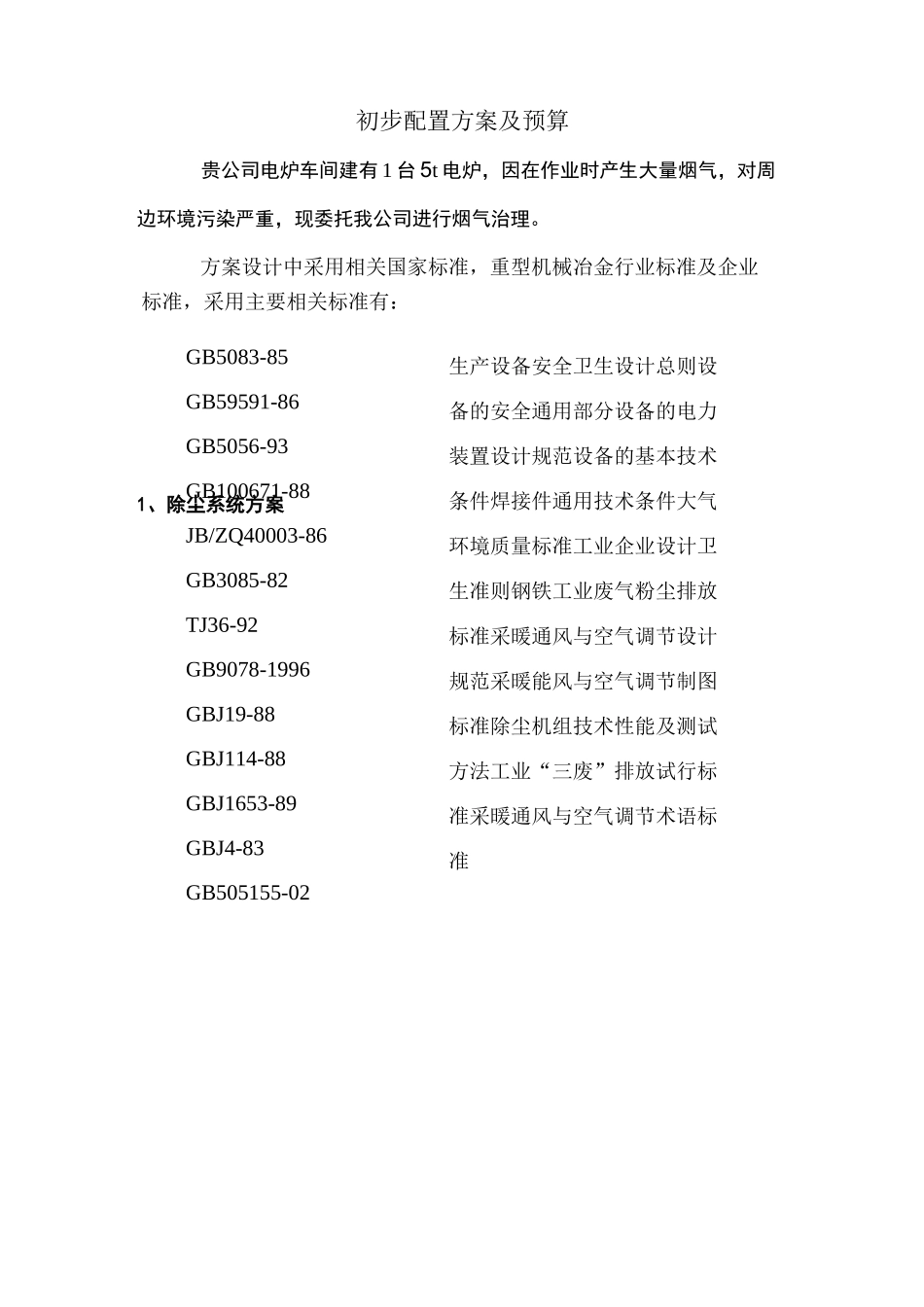

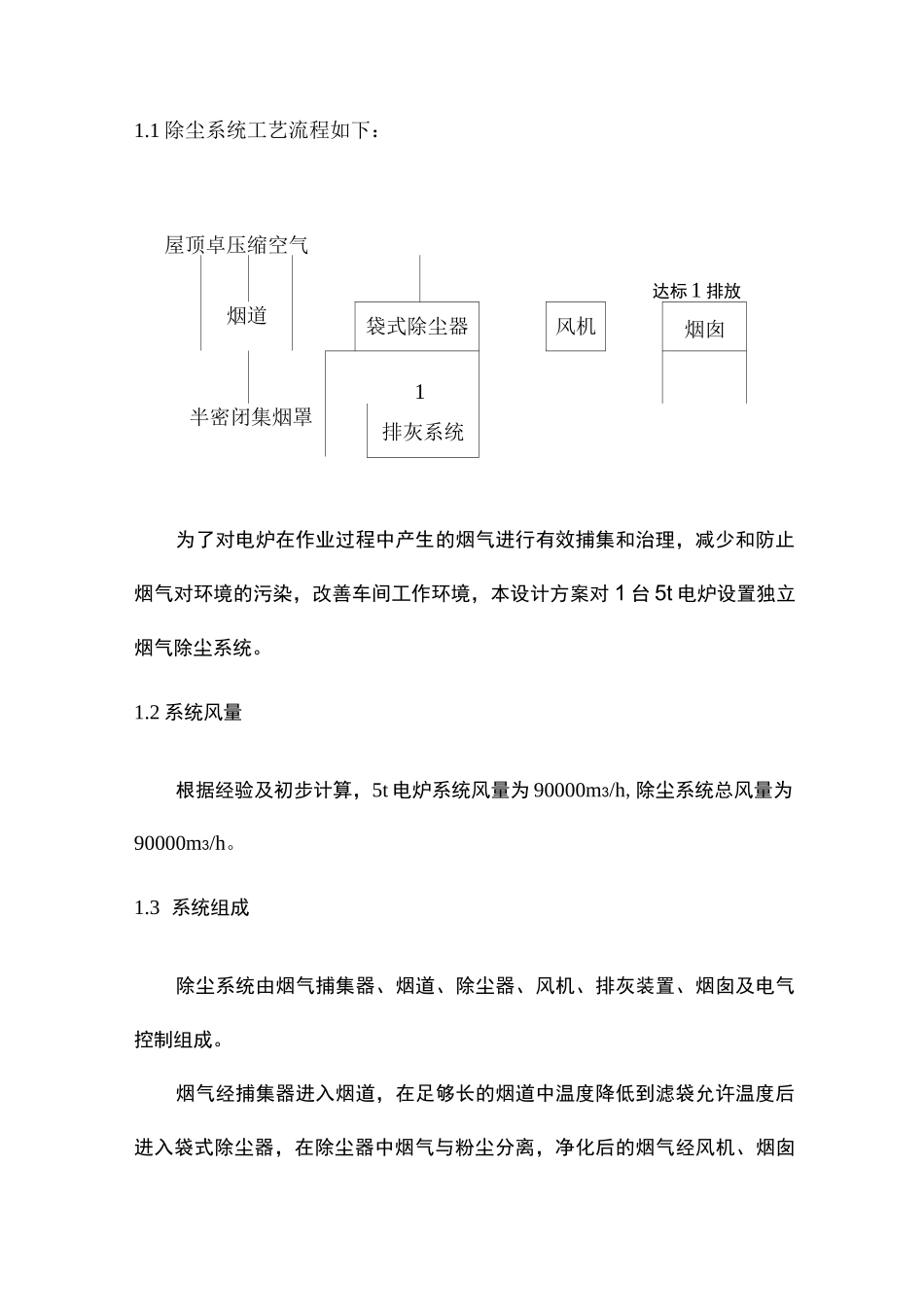

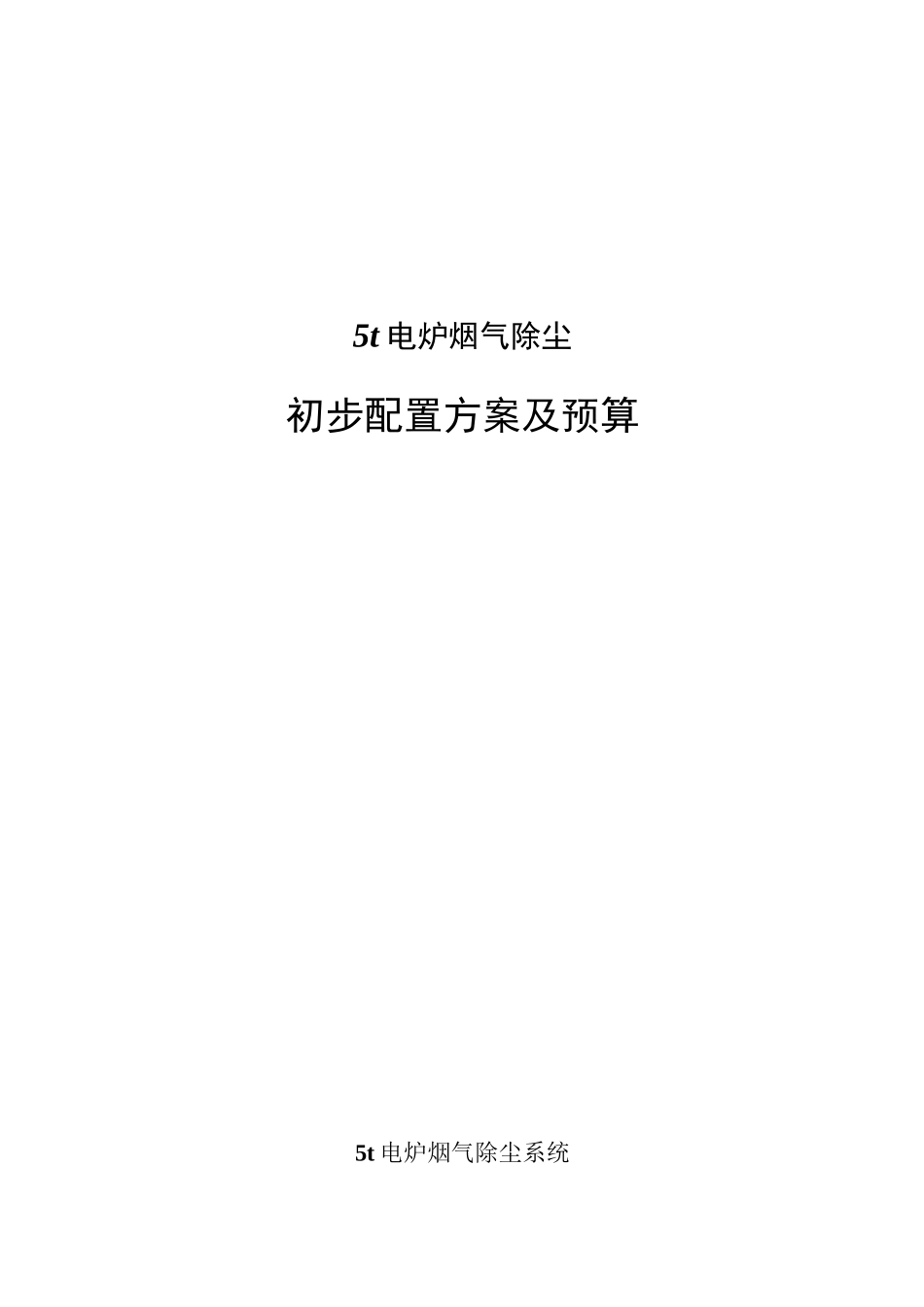

5t 电炉烟气除尘初步配置方案及预算5t 电炉烟气除尘系统标准，采用主要相关标准有：GB5083-85GB59591-86GB5056-93GB100671-88JB/ZQ40003-86GB3085-82TJ36-92GB9078-1996GBJ19-88GBJ114-88GBJ1653-89GBJ4-83GB505155-02生产设备安全卫生设计总则设备的安全通用部分设备的电力装置设计规范设备的基本技术条件焊接件通用技术条件大气环境质量标准工业企业设计卫生准则钢铁工业废气粉尘排放标准采暖通风与空气调节设计规范采暖能风与空气调节制图标准除尘机组技术性能及测试方法工业“三废”排放试行标准采暖通风与空气调节术语标准初步配置方案及预算贵公司电炉车间建有 1 台 5t 电炉，因在作业时产生大量烟气，对周边环境污染严重，现委托我公司进行烟气治理。方案设计中采用相关国家标准，重型机械冶金行业标准及企业1、除尘系统方案1.1 除尘系统工艺流程如下：屋顶卓压缩空气达标 1 排放烟道袋式除尘器风机烟囱1半密闭集烟罩排灰系统为了对电炉在作业过程中产生的烟气进行有效捕集和治理，减少和防止烟气对环境的污染，改善车间工作环境，本设计方案对 1 台 5t 电炉设置独立烟气除尘系统。1.2 系统风量根据经验及初步计算，5t 电炉系统风量为 90000m3/h,除尘系统总风量为90000m3/h。1.3 系统组成除尘系统由烟气捕集器、烟道、除尘器、风机、排灰装置、烟囱及电气控制组成。烟气经捕集器进入烟道，在足够长的烟道中温度降低到滤袋允许温度后进入袋式除尘器，在除尘器中烟气与粉尘分离，净化后的烟气经风机、烟囱排入大气，收集的粉尘由排灰装置排出。1.4 主要设备及性能参数1.4.1 烟气捕集器电炉烟气捕集器采用半密闭罩+屋顶罩组成复合捕集型式；1.4.1.1 半密闭罩半密闭罩由固定罩和移动罩组成，形成一个上部密封于炉盖之上，下部进入冷风的半密封罩体。烟道与固定罩连接，烟气由固定罩进入烟道；移动罩由罩体和轨道行走装置构成。此类型烟气捕集器可有效抽吸电炉冶炼时产生的烟气而不影响冶炼操作及检修。1.4.1.2.屋顶罩由于加料时电炉的半密闭罩要打开，半密闭罩此时就无法收集电炉加料时所产生的烟气，因此会造成大量烟气外溢，给环境造成很大污染。为了更好地吸收电炉加料时所产生的烟气，采用屋顶罩对电炉加料时产生的烟气进行捕集。为了避免烟气在上升过程中受外界气流影响，车间周围必须做适当的挡风处理，车间内不得有窜风现象，否则无法保证吸烟效果。屋顶罩设置在天车以上，不影响天车通过为宜。根据计算，屋顶罩大口...
