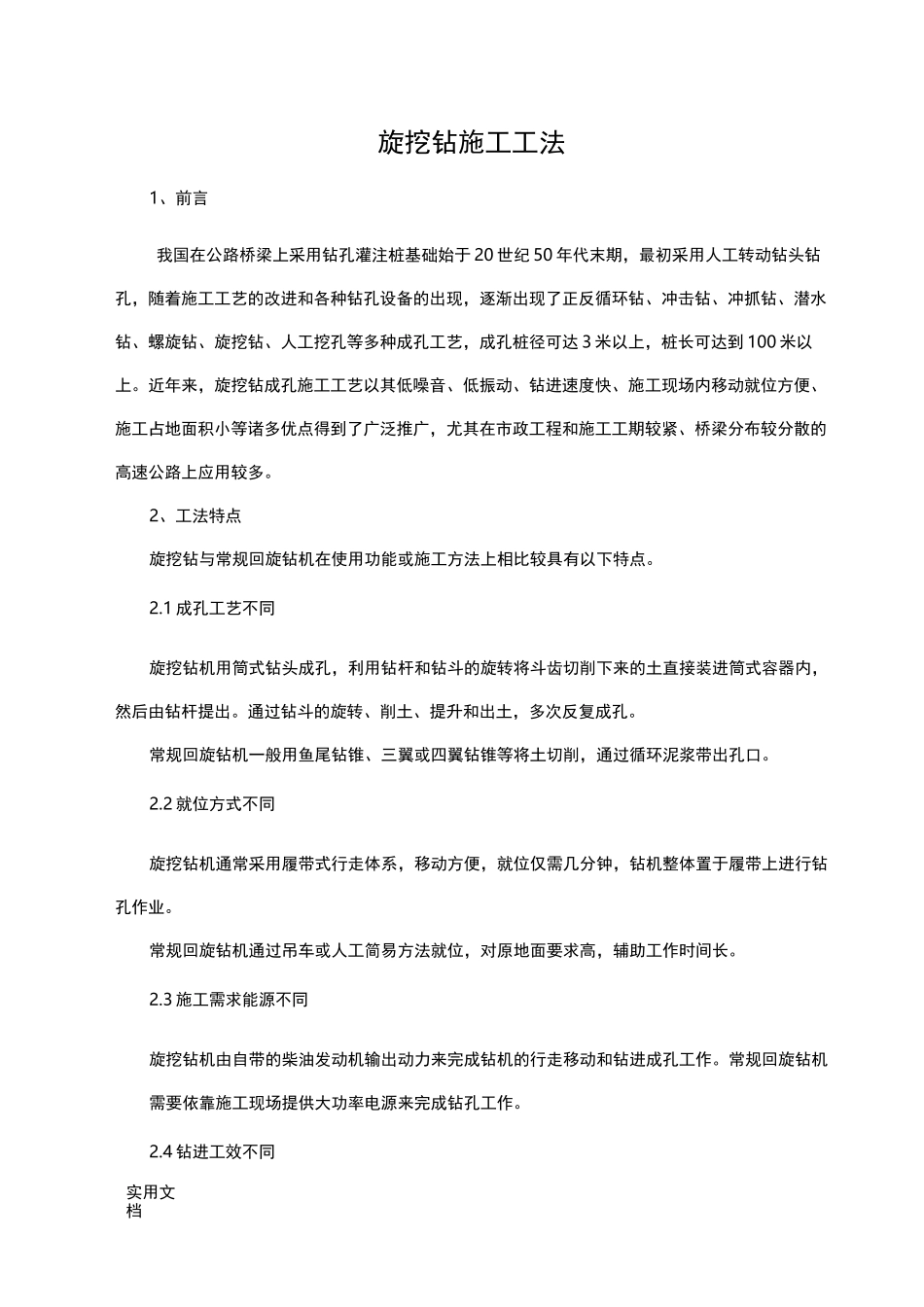

旋挖钻施工工法

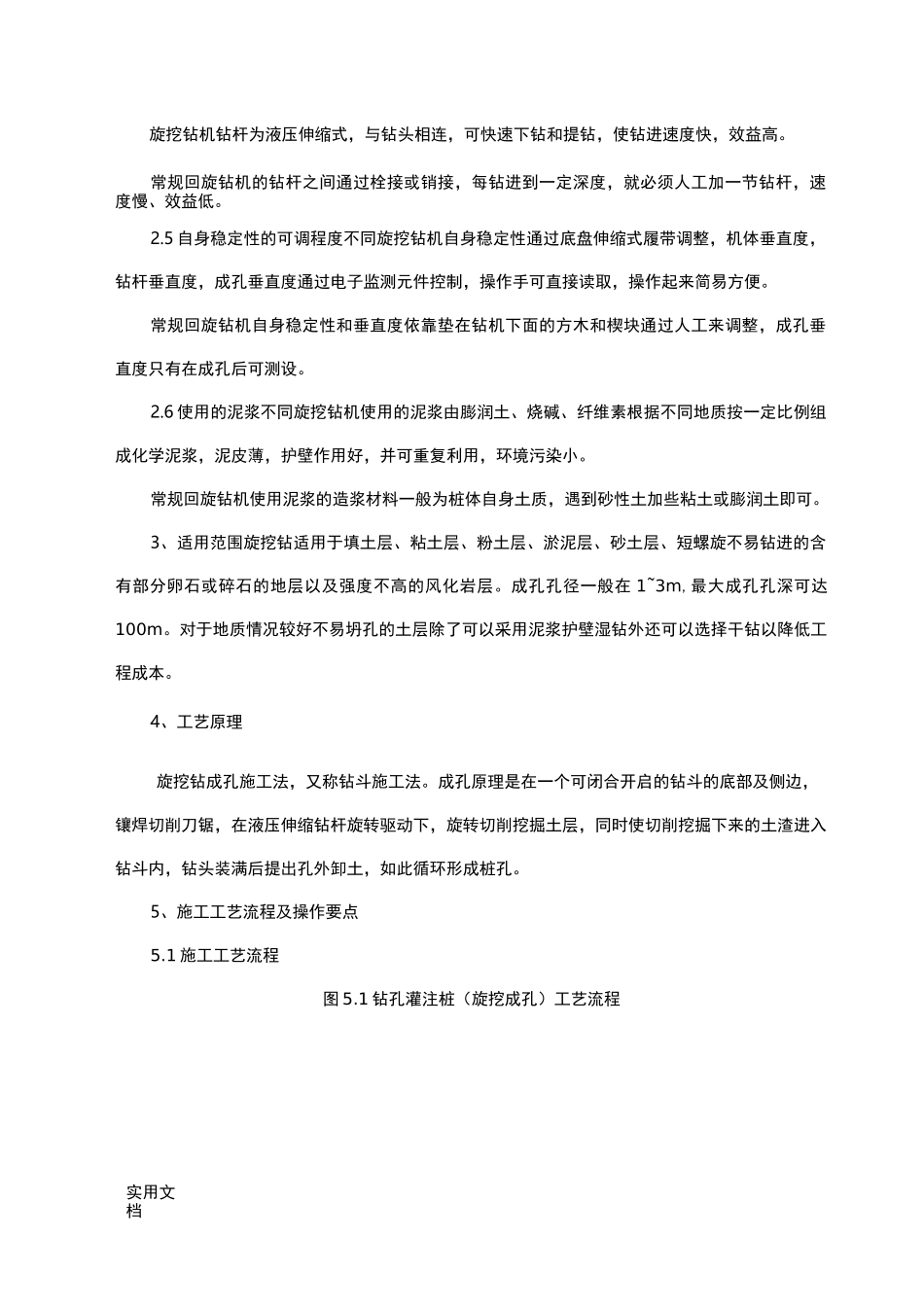

实用文档旋挖钻施工工法1、前言我国在公路桥梁上采用钻孔灌注桩基础始于 20 世纪 50 年代末期，最初采用人工转动钻头钻孔，随着施工工艺的改进和各种钻孔设备的出现，逐渐出现了正反循环钻、冲击钻、冲抓钻、潜水钻、螺旋钻、旋挖钻、人工挖孔等多种成孔工艺，成孔桩径可达 3 米以上，桩长可达到 100 米以上。近年来，旋挖钻成孔施工工艺以其低噪音、低振动、钻进速度快、施工现场内移动就位方便、施工占地面积小等诸多优点得到了广泛推广，尤其在市政工程和施工工期较紧、桥梁分布较分散的高速公路上应用较多。2、工法特点旋挖钻与常规回旋钻机在使用功能或施工方法上相比较具有以下特点。2.1 成孔工艺不同旋挖钻机用筒式钻头成孔，利用钻杆和钻斗的旋转将斗齿切削下来的土直接装进筒式容器内，然后由钻杆提出。通过钻斗的旋转、削土、提升和出土，多次反复成孔。常规回旋钻机一般用鱼尾钻锥、三翼或四翼钻锥等将土切削，通过循环泥浆带出孔口。2.2 就位方式不同旋挖钻机通常采用履带式行走体系，移动方便，就位仅需几分钟，钻机整体置于履带上进行钻孔作业。常规回旋钻机通过吊车或人工简易方法就位，对原地面要求高，辅助工作时间长。2.3 施工需求能源不同旋挖钻机由自带的柴油发动机输出动力来完成钻机的行走移动和钻进成孔工作。常规回旋钻机需要依靠施工现场提供大功率电源来完成钻孔工作。2.4 钻进工效不同实用文档旋挖钻机钻杆为液压伸缩式，与钻头相连，可快速下钻和提钻，使钻进速度快，效益高。常规回旋钻机的钻杆之间通过栓接或销接，每钻进到一定深度，就必须人工加一节钻杆，速度慢、效益低。2.5 自身稳定性的可调程度不同旋挖钻机自身稳定性通过底盘伸缩式履带调整，机体垂直度，钻杆垂直度，成孔垂直度通过电子监测元件控制，操作手可直接读取，操作起来简易方便。常规回旋钻机自身稳定性和垂直度依靠垫在钻机下面的方木和楔块通过人工来调整，成孔垂直度只有在成孔后可测设。2.6 使用的泥浆不同旋挖钻机使用的泥浆由膨润土、烧碱、纤维素根据不同地质按一定比例组成化学泥浆，泥皮薄，护壁作用好，并可重复利用，环境污染小。常规回旋钻机使用泥浆的造浆材料一般为桩体自身土质，遇到砂性土加些粘土或膨润土即可。3、适用范围旋挖钻适用于填土层、粘土层、粉土层、淤泥层、砂土层、短螺旋不易钻进的含有部分卵石或碎石的地层以及强度不高的风化岩层。成孔孔径一般在 1~3m,最大成孔孔深可达100m。对于地质情况较好...
