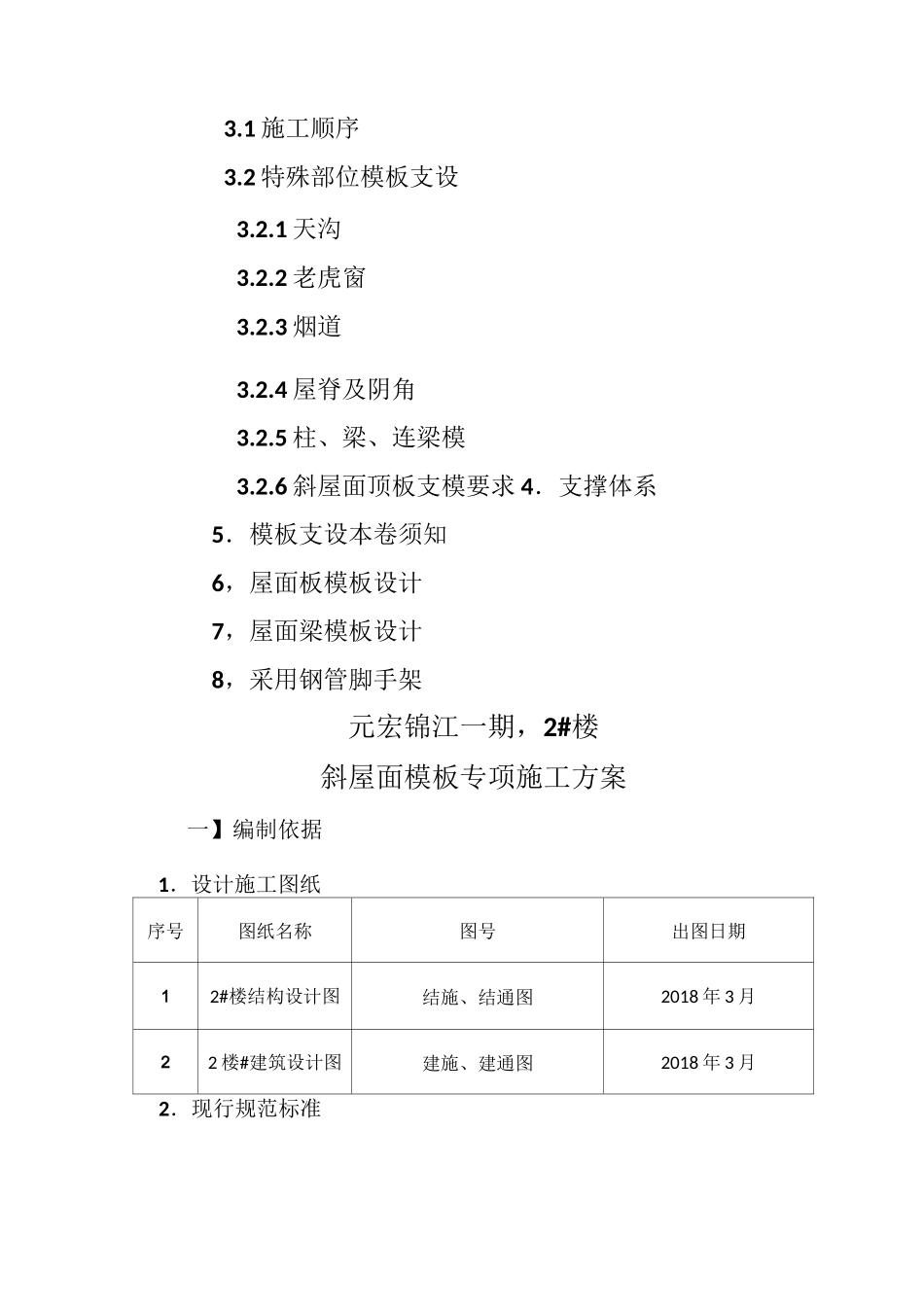

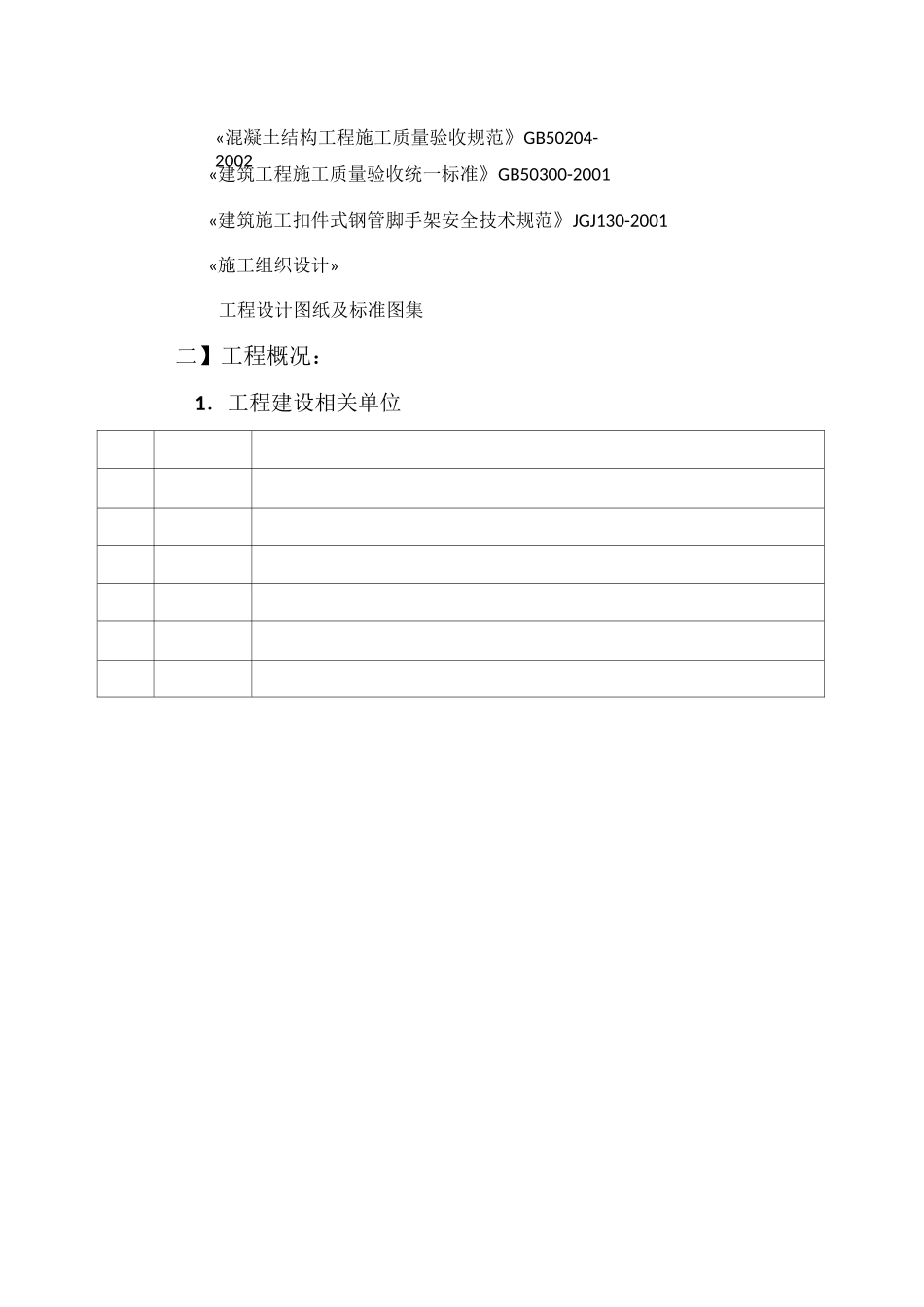

斜屋面模板专项施工方案斜屋面模板专项施工方案编制：审核：批准：福建省永泰建筑工程公司2018.2.08目录一】编制依据1．设计施工图纸2．现行规范标准二】工程概况1．工程建设相关单位2．建筑设计概况3．结构设计概况4．工程特点、重点、难点三】施工方法及要点1．概况2．材料的选用3．模板工程施工方法及要点3.1 施工顺序3.2 特殊部位模板支设3.2.1 天沟3.2.2 老虎窗3.2.3 烟道3.2.4 屋脊及阴角3.2.5 柱、梁、连梁模3.2.6 斜屋面顶板支模要求 4．支撑体系5．模板支设本卷须知6，屋面板模板设计7，屋面梁模板设计8，采用钢管脚手架元宏锦江一期，2#楼斜屋面模板专项施工方案一】编制依据1．设计施工图纸序号图纸名称图号出图日期12#楼结构设计图结施、结通图2018 年 3 月22 楼#建筑设计图建施、建通图2018 年 3 月2．现行规范标准«混凝土结构工程施工质量验收规范》GB50204-2002«建筑工程施工质量验收统一标准》GB50300-2001«建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001«施工组织设计»工程设计图纸及标准图集二】工程概况：1．工程建设相关单位«混凝土结构工程施工质量验收规范》GB50204-2002层高为 2.9m，层数为 17 层，屋面为斜屋面。屋面工程形状复杂，斜屋面高低错落，屋面斜板倾角为 60°和 30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑500mm 的檐沟，檐口支架搭设困难。屋面板上有老虎窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。【三】斜屋面施工方法及要点1．概况2#楼分为两个单元，每个单元共 17 层，一层商铺 5.2m 二至十七层层高为 2.9m，总建筑高度为 58.10m，屋面为斜屋面，斜屋面屋脊标高为 58.10m。屋面斜板倾角为 60°和 30°，斜板至屋脊高度为 4.15m。2．材料的选用屋面模板体系采用 18 厚木胶合板及 50X100 木档配置，模板支架系统采用彷 48x3.0 钢管扣件架满堂搭设。3．模板工程施工方法及要点3.1 施工顺序主体结构柱模安装一满堂架搭设一立梁模一铺斜屋面板一加固满堂架搭设前先在十七层板面〔层面结构标高为 17.4m〕阁楼屋面柱模定线安装，天沟预先支设放出轮廓线及控制标高线和斜屋面屋脊线及阴角线〔整个坡屋面水平投影线〕。斜屋...
