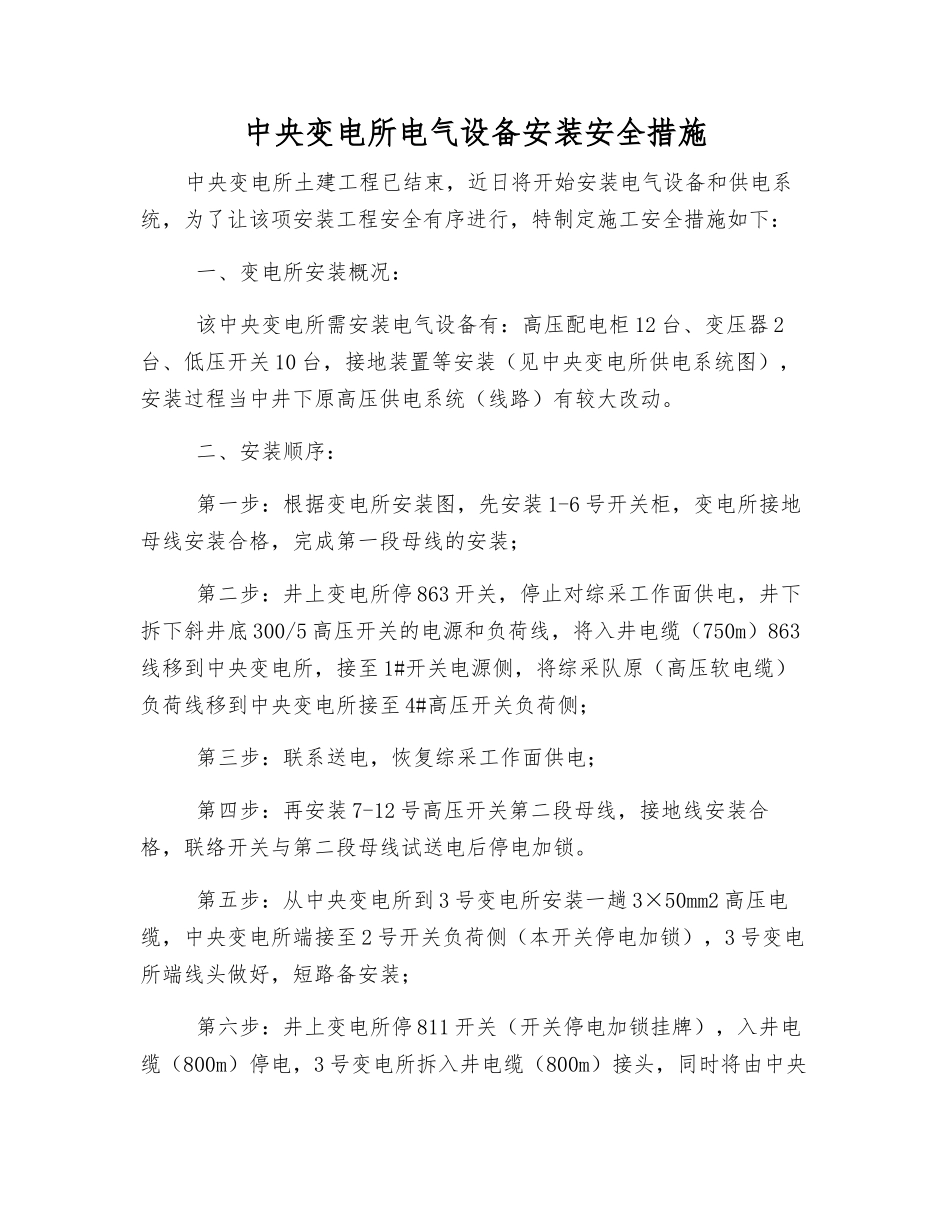

中央变电所电气设备安装安全措施中央变电所土建工程已结束,近日将开始安装电气设备和供电系统,为了让该项安装工程安全有序进行,特制定施工安全措施如下: 一、变电所安装概况: 该中央变电所需安装电气设备有:高压配电柜 12 台、变压器 2台、低压开关 10 台,接地装置等安装(见中央变电所供电系统图),安装过程当中井下原高压供电系统(线路)有较大改动。 二、安装顺序: 第一步:根据变电所安装图,先安装 1-6 号开关柜,变电所接地母线安装合格,完成第一段母线的安装; 第二步:井上变电所停 863 开关,停止对综采工作面供电,井下拆下斜井底 300/5 高压开关的电源和负荷线,将入井电缆(750m)863线移到中央变电所,接至 1#开关电源侧,将综采队原(高压软电缆)负荷线移到中央变电所接至 4#高压开关负荷侧; 第三步:联系送电,恢复综采工作面供电; 第四步:再安装 7-12 号高压开关第二段母线,接地线安装合格,联络开关与第二段母线试送电后停电加锁。 第五步:从中央变电所到 3 号变电所安装一趟 3×50mm2 高压电缆,中央变电所端接至 2 号开关负荷侧(本开关停电加锁),3 号变电所端线头做好,短路备安装; 第六步:井上变电所停 811 开关(开关停电加锁挂牌),入井电缆(800m)停电,3 号变电所拆入井电缆(800m)接头,同时将由中央变电所来的 3×50mm2 电缆接头接于原开关电源侧(时间尽量短);中央变电所 2#开关送电,恢复 3 号变电所供电; 第七步:3 号变电所入井电缆(800m)移至中央变电所,接于 12号开关电源侧,第二段母线(联络开关停电加锁挂牌)段送电空载运转 ; 第八步:停 2#开关,拆下 3 号变电所 3×50mm2 电源线接头,移接于 7#开关负荷侧,接好后送电。 至此,井上 863 仍带综采工作面,811 仍带井下全部 660V 负荷;中央变电所双母线并列供电运转。 第九步:安装变压器及低压开关和线路; 第十步:逐步《按初步设计和安全专篇》改造安装井下其它高压供电系统。 三、注意事项 所有有关人员在施工之前,由施工负责人组织认真学习本措施,反复学习施工方法和步骤,做到人人熟知施工方法和步骤及施工中的注意事项; 高低压停送电工作,必须要严格执行停电工作票制度和操作票制度; 专人联系停送电,严禁约时停送电,停电后开关必须加锁挂牌; 开始工作之前必须进行停电、验电、放电(瓦斯含量低于 0.5%以下)、短路接地,(严禁以灯不亮或其...
