大沙河大桥钻孔灌注桩施工组织设计

大沙河大桥钻孔灌注桩施工组织设计_第1页
1/12

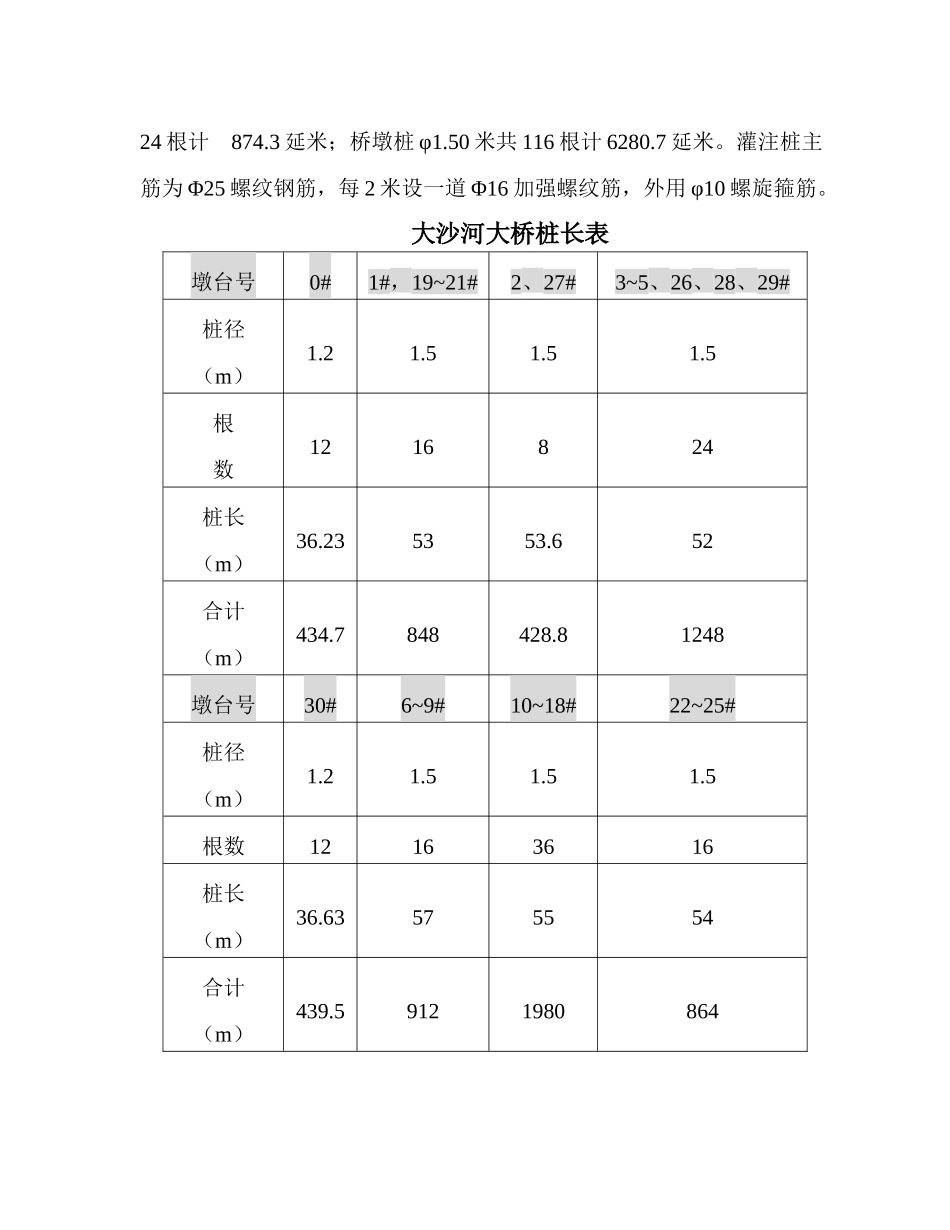

大沙河大桥钻孔灌注桩施工组织设计_第2页
2/12

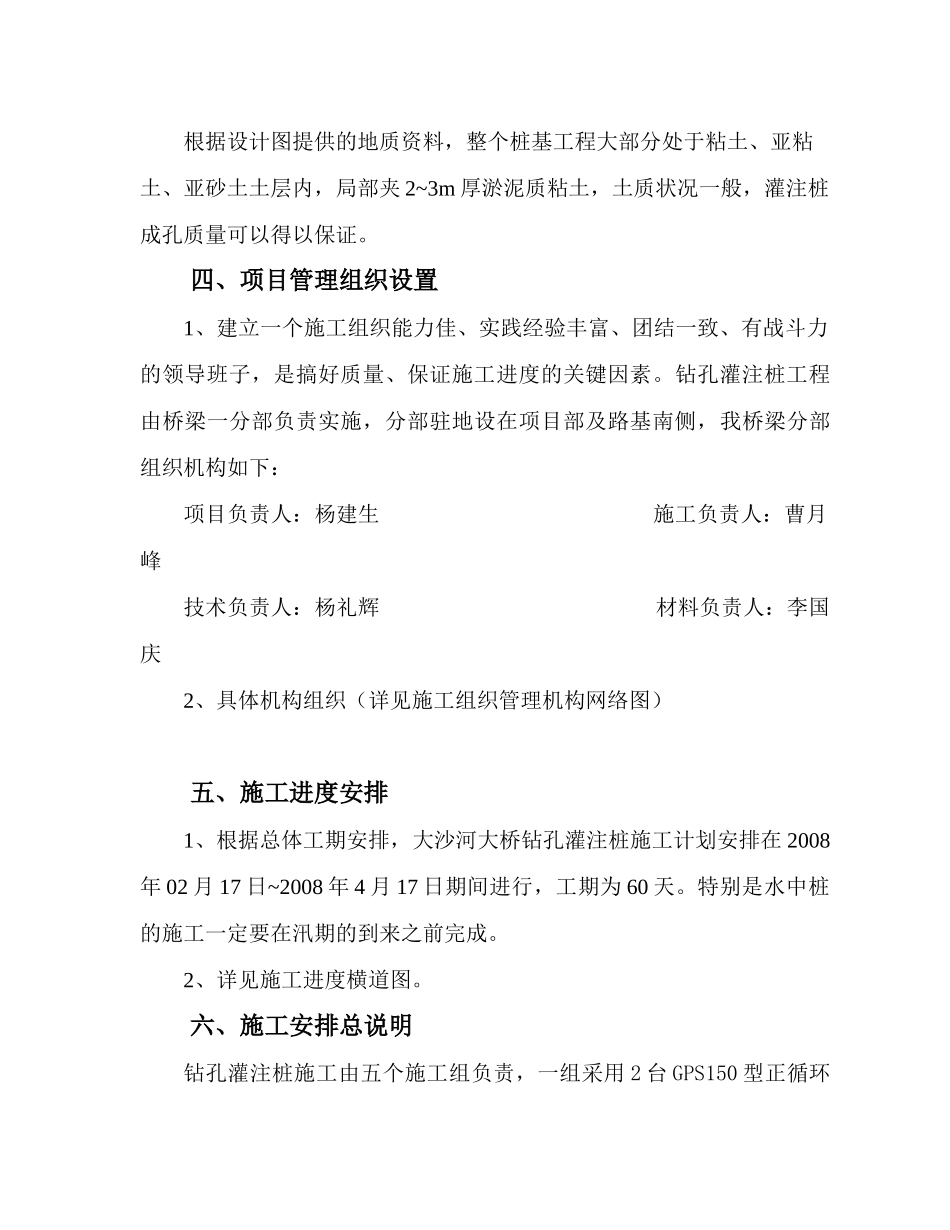

大沙河大桥钻孔灌注桩施工组织设计_第3页
3/12
大沙河大桥钻孔灌注桩施工组织设计一、 编制依据与编制说明1. 根据总公司及省高指签署的施工承包合同。2. 施工设计文件及施工设计图纸。3. 公路桥涵施工技术规范、工程质量验收评定标准。4. 施工复测及现场调查资料。5. 现有劳力、机械设备及材料供应情况。6. 济徐 JX-FX3 标总体施工组织设计。二、 编制原则1. 以钻孔灌注桩施工为重点,展开施工。2. 强化管理,增加安全、质量、环保意识,确保工程达到优良。3. 把工地建设成安全、文明、标准的工地。4. 尽量少的占用农田、水塘等当地资源,节约用电,保护自然环境。三、工程概况济宁至徐州高速公路(江苏段)JX-FX3 标大沙河大桥位于中心桩号K28+835 处,全桥长 893.2 米,上部采用建筑高度较低的 30m 装配式部分预应力混凝土连续箱梁结构,为避免桥墩落在规划大堤迎水面和堤顶,桥梁跨大堤处搭配使用了 23m 的跨径。全桥跨径布置为(4х30+23)+4х(5х30)+(23+4х30)m,与河道成 600角,斜桥斜做;下部结构采用柱式墩,肋式台;基础为钻孔灌注桩基础。全桥钻孔灌注桩共 140 根,计 7154.9 延米,其中桥台桩 0#台、30#台桩基为 φ1.20 米共24 根计 874.3 延米;桥墩桩 φ1.50 米共 116 根计 6280.7 延米。灌注桩主筋为 Φ25 螺纹钢筋,每 2 米设一道 Φ16 加强螺纹筋,外用 φ10 螺旋箍筋。大沙河大桥桩长表墩台号0#1#,19~21#2、27#3~5、26、28、29#桩径(m)1.21.51.51.5根 数1216824桩长(m)36.235353.652合计(m)434.7848428.81248墩台号30#6~9#10~18#22~25#桩径(m)1.21.51.51.5根数12163616桩长(m)36.63575554合计(m)439.59121980864根据设计图提供的地质资料,整个桩基工程大部分处于粘土、亚粘土、亚砂土土层内,局部夹 2~3m 厚淤泥质粘土,土质状况一般,灌注桩成孔质量可以得以保证。四、项目管理组织设置1、建立一个施工组织能力佳、实践经验丰富、团结一致、有战斗力的领导班子,是搞好质量、保证施工进度的关键因素。钻孔灌注桩工程由桥梁一分部负责实施,分部驻地设在项目部及路基南侧,我桥梁分部组织机构如下:项目负责人:杨建生 施工负责人:曹月峰技术负责人:杨礼辉 材料负责人:李国庆2、具体机构组织(详见施工组织管理机构网络图)五、施工进度安排1、根据总体工期安排,大沙河大桥钻孔灌注桩施工计划安排在 2008年 02 月 17 日~2008 年 4 月 17 日期间进行,工期为 60 天。特别是水中桩的...
