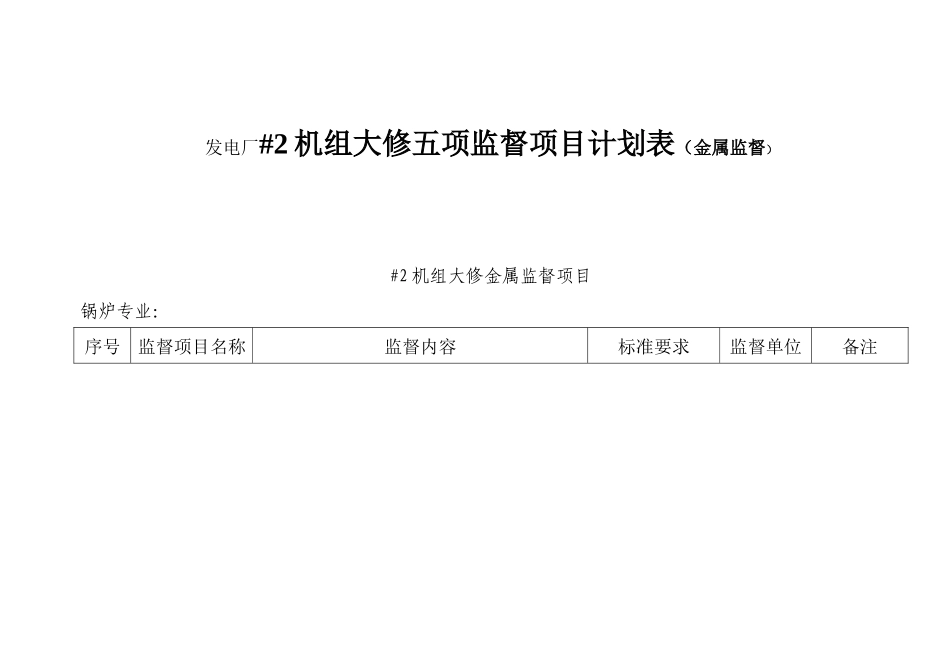

发电厂#2机组大修五项监督项目计划表（金属监督）

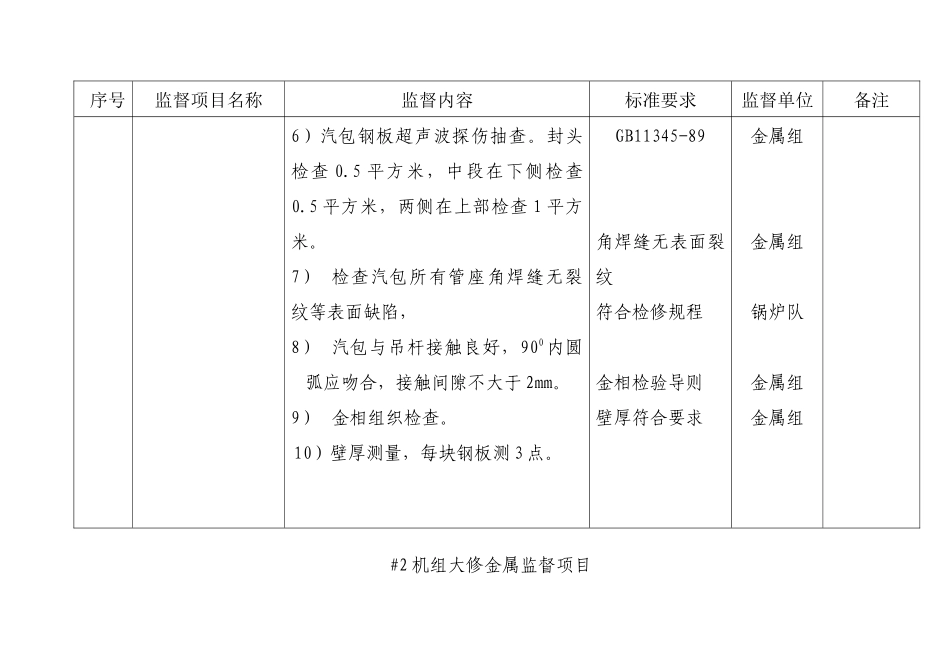

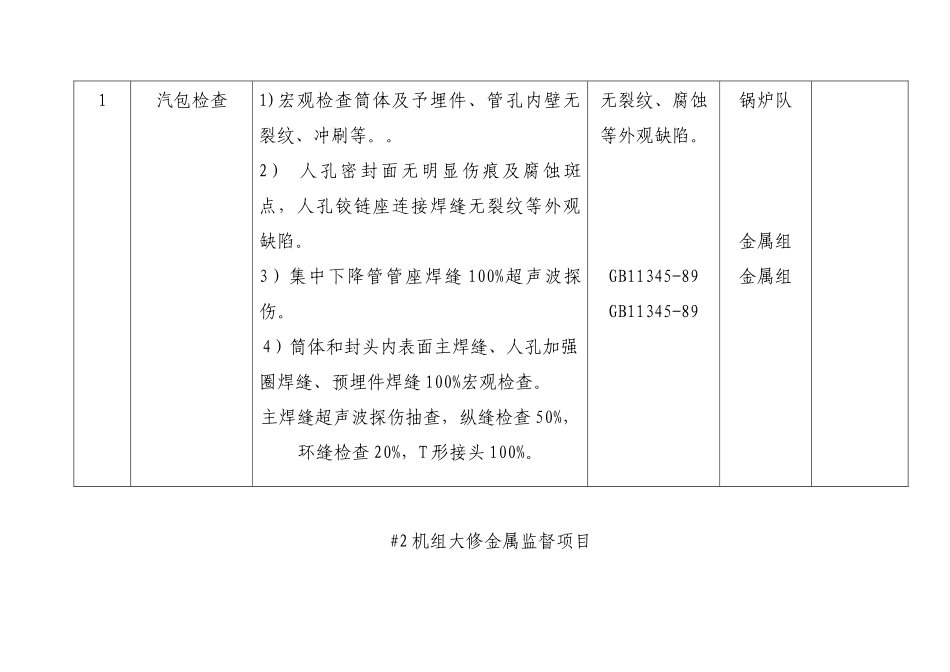

发电厂#2 机组大修五项监督项目计划表（金属监督）#2 机组大修金属监督项目 锅炉专业：序号监督项目名称监督内容标准要求监督单位备注1汽包检查1)宏观检查筒体及予埋件、管孔内壁无裂纹、冲刷等。。2） 人孔密封面无明显伤痕及腐蚀斑点，人孔铰链座连接焊缝无裂纹等外观缺陷。3）集中下降管管座焊缝 100%超声波探伤。4）筒体和封头内表面主焊缝、人孔加强圈焊缝、预埋件焊缝 100%宏观检查。主焊缝超声波探伤抽查，纵缝检查 50%，环缝检查 20%，T 形接头 100%。无裂纹、腐蚀等外观缺陷。GB11345-89GB11345-89锅炉队金属组金属组#2 机组大修金属监督项目 序号监督项目名称监督内容标准要求监督单位备注6）汽包钢板超声波探伤抽查。封头检查 0.5 平方米，中段在下侧检查0.5 平方米，两侧在上部检查 1 平方米。7） 检查汽包所有管座角焊缝无裂纹等表面缺陷，8） 汽包与吊杆接触良好，900 内圆弧应吻合，接触间隙不大于 2mm。9） 金相组织检查。10）壁厚测量，每块钢板测 3 点。GB11345-89角焊缝无表面裂纹符合检修规程金相检验导则壁厚符合要求金属组金属组锅炉队金属组金属组#2 机组大修金属监督项目序号监督项目名称监督内容标准要求监督单位备注2主蒸汽管道1)监视段进行金相、蠕胀、硬度检查2）管道蠕胀测量。3）6.11 检查剩余焊口探伤。DL438-2000DL441-91DL441-91金相导则GB11345-89金属组3再热蒸汽管道1） 监视段蠕胀测量、金相硬度检查、壁厚测量、碳化物检测。2） 管系弯头 100%壁厚测量、无损探伤、不圆度测量、波浪度测量。3）管系焊缝 100%无损探伤，超声加DL438-2000DL438-200GB11345-89金属组金属组金属组#2 机组大修金属监督项目序号监督项目名称监督内容标准要求监督单位备注表面，硬度测量。4）管系直管段壁厚测量、。5）支吊架检查、调整、更换，采取消震措施。6）金相组织抽查 2 个点，在应力较高部位。7）管系蠕胀测量、蠕变损伤检测。8）再热冷段弯头测厚、Ⅰ级旁路排汽三通宏观检查，必要时探伤。DL438-2000DL/T616-1997金相检验导则DL441-91无表面裂纹锅炉队汽机队金属组金属组金属组锅 检 中 心参加#2 机组大修金属监督项目序号监督项目名称监督内容标准要求监督单位备注4集汽联箱检验1)蠕胀测量、金相及硬度检查。2)安全阀管座角焊缝表面探伤。3）导汽管管座角焊缝探伤DL438-2000金属组5再热蒸汽出口联箱1)蠕胀测量、金相及硬度检查。2)安全阀管座角焊缝表面探伤。3)联箱与三通对接焊缝...
