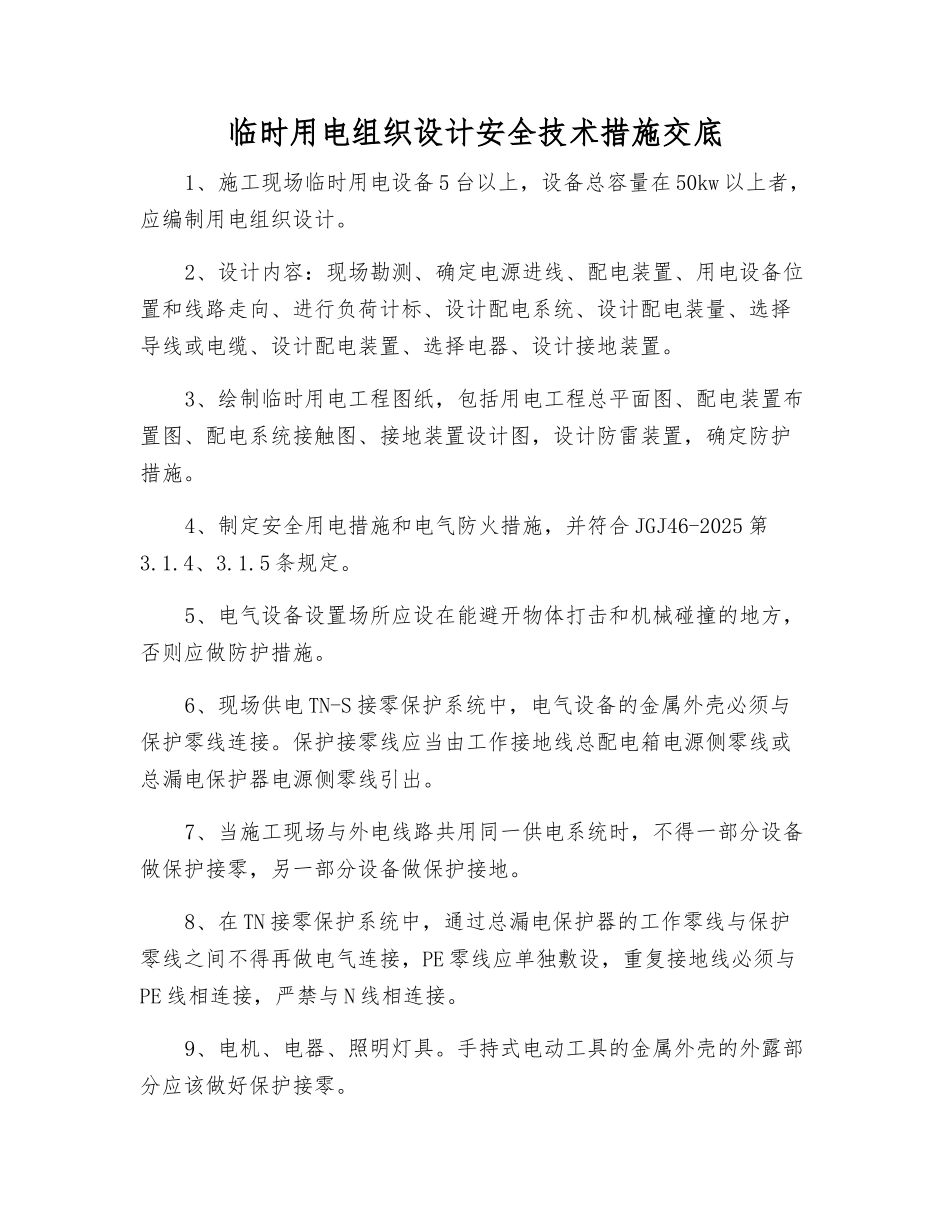

临时用电组织设计安全技术措施交底1、施工现场临时用电设备 5 台以上，设备总容量在 50kw 以上者，应编制用电组织设计。2、设计内容：现场勘测、确定电源进线、配电装置、用电设备位置和线路走向、进行负荷计标、设计配电系统、设计配电装量、选择导线或电缆、设计配电装置、选择电器、设计接地装置。3、绘制临时用电工程图纸，包括用电工程总平面图、配电装置布置图、配电系统接触图、接地装置设计图，设计防雷装置，确定防护措施。4、制定安全用电措施和电气防火措施，并符合 JGJ46-2025 第3.1.4、3.1.5 条规定。5、电气设备设置场所应设在能避开物体打击和机械碰撞的地方，否则应做防护措施。6、现场供电 TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护接零线应当由工作接地线总配电箱电源侧零线或总漏电保护器电源侧零线引出。7、当施工现场与外电线路共用同一供电系统时，不得一部分设备做保护接零，另一部分设备做保护接地。8、在 TN 接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接，PE 零线应单独敷设，重复接地线必须与PE 线相连接，严禁与 N 线相连接。9、电机、电器、照明灯具。手持式电动工具的金属外壳的外露部分应该做好保护接零。10、电气设备传动装置的金属部件、配电柜与控制柜的金属框架、配电装置的金属箱体、金属门、起重机底座、电气测量仪表、电流互感器的金属外壳都应做保护接零。11、单台容量 100KVA 电阻值不大于 4Ω，1000KVA 电阻值不大于10Ω。在土壤电阻率大于 1000Ωm 的地里，当达到上述电阻值有困难时，工作接地电阻值可提高到 30Ω12、电缆线路必须采纳五芯电缆，且必须采纳三相五线制。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线，淡蓝色芯线必须用作 N线，绿/黄双色芯线必须用作 PE 线，严禁混用。13、配电系统应当设置总配电箱、分配电箱、开关箱。实行三级保护。14、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱。15、每台用电设备必须要有各自的开关箱，严禁一个开关箱控制 2台以上用电设备，并严格实行“一机、一闸、一漏、一箱、一锁”的用电原则。16、分配电箱设置的总隔离开关、分路隔离开关、总熔断器、分路熔断器，应当符合 JGJ-2025 规定中 8.2.2 条规定。17、开关箱应设隔离开关、断路器、漏电保护器，漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于 0.1S。18、总漏电保护...
