交流弧焊机原理、维护和安全操作

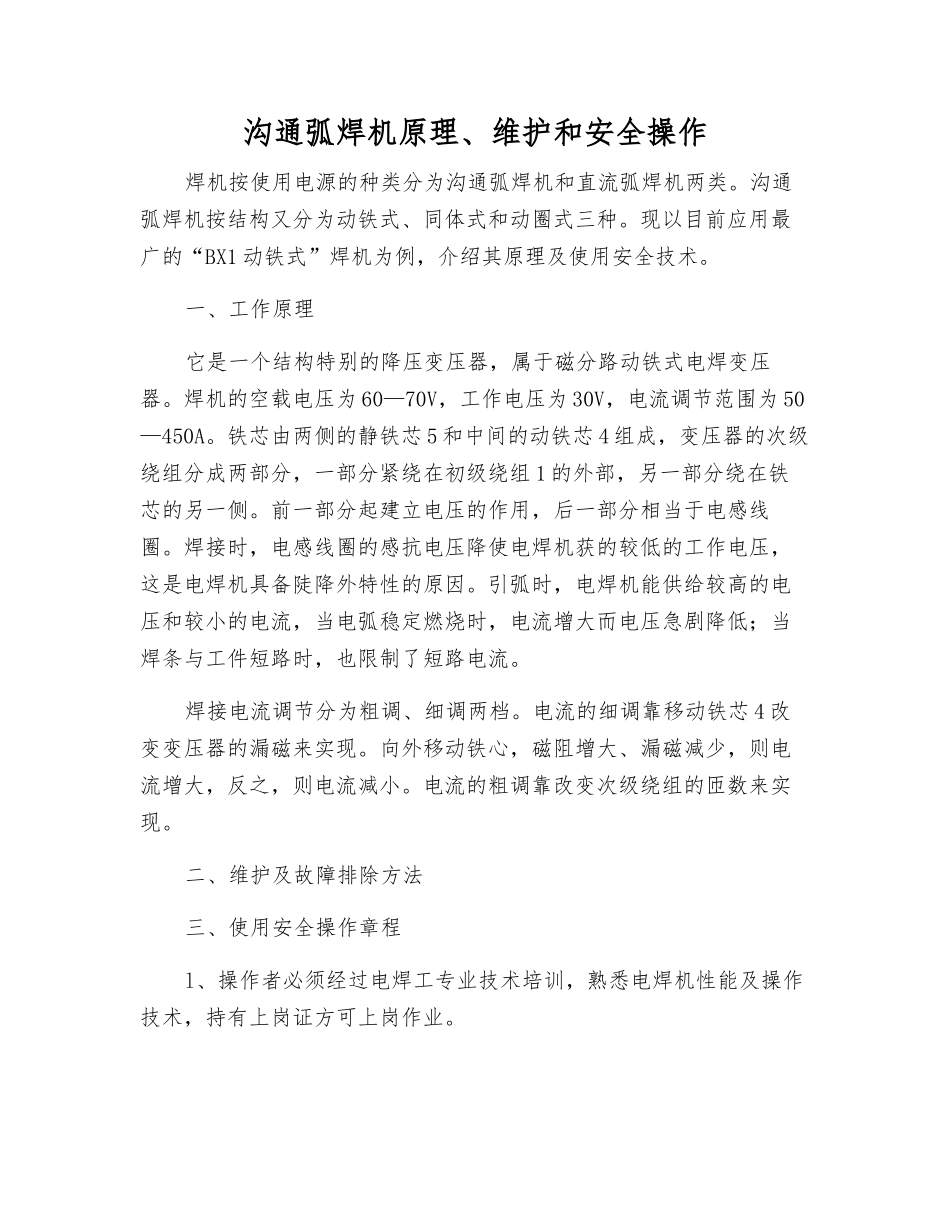

沟通弧焊机原理、维护和安全操作焊机按使用电源的种类分为沟通弧焊机和直流弧焊机两类。沟通弧焊机按结构又分为动铁式、同体式和动圈式三种。现以目前应用最广的“BX1 动铁式”焊机为例，介绍其原理及使用安全技术。一、工作原理它是一个结构特别的降压变压器，属于磁分路动铁式电焊变压器。焊机的空载电压为 60—70V，工作电压为 30V，电流调节范围为 50—450A。铁芯由两侧的静铁芯 5 和中间的动铁芯 4 组成，变压器的次级绕组分成两部分，一部分紧绕在初级绕组 1 的外部，另一部分绕在铁芯的另一侧。前一部分起建立电压的作用，后一部分相当于电感线圈。焊接时，电感线圈的感抗电压降使电焊机获的较低的工作电压，这是电焊机具备陡降外特性的原因。引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大而电压急剧降低；当焊条与工件短路时，也限制了短路电流。焊接电流调节分为粗调、细调两档。电流的细调靠移动铁芯 4 改变变压器的漏磁来实现。向外移动铁心，磁阻增大、漏磁减少，则电流增大，反之，则电流减小。电流的粗调靠改变次级绕组的匝数来实现。二、维护及故障排除方法三、使用安全操作章程l、操作者必须经过电焊工专业技术培训，熟悉电焊机性能及操作技术，持有上岗证方可上岗作业。2、开始焊接之前，必须穿戴整齐电焊安全防护用具，检查焊机的输入、输出接线是否正确，外壳是否接地，其电源的装拆应当由电工进行。3、通电后，注意检查电焊把线、电缆和电源线的绝缘是否良好，如有破损，必须修理或更换。切断电源之前，严禁碰触焊机的带电部分，工作完毕或临时离开现场，必须切断电源。4、电焊机一侧必须要有空载降压保护器或触电保护器。5、焊钳与把线必须绝缘良好、连接牢固，更换焊条应戴手套。在潮湿地点工作，应站在绝缘胶板或木板上。6、严禁在带压力的容器或管道上施焊，焊接带电的设备必须先切断电源。7、焊接贮存过易燃易爆、有毒物品的容器或管道前，必须要把容器或管道清理洁净，并将所有孔盖打开。8、把线、地线禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线；所有地线接头，必须连接牢固。9、清除焊渣，采纳电弧气割清根时，应戴防护眼镜或面罩，防止铁渣飞溅伤人。10、雷雨时，应当立即停止露天焊接作业。11、施焊场地周围应清除易燃易爆物品或进行覆盖、隔离。12、严禁利用厂房的金属结构、管道、轨道或其他金属搭接起来作为导线使用。13、工作结束，应当切断电焊机电源，并检...
