锅炉的基本部件概述

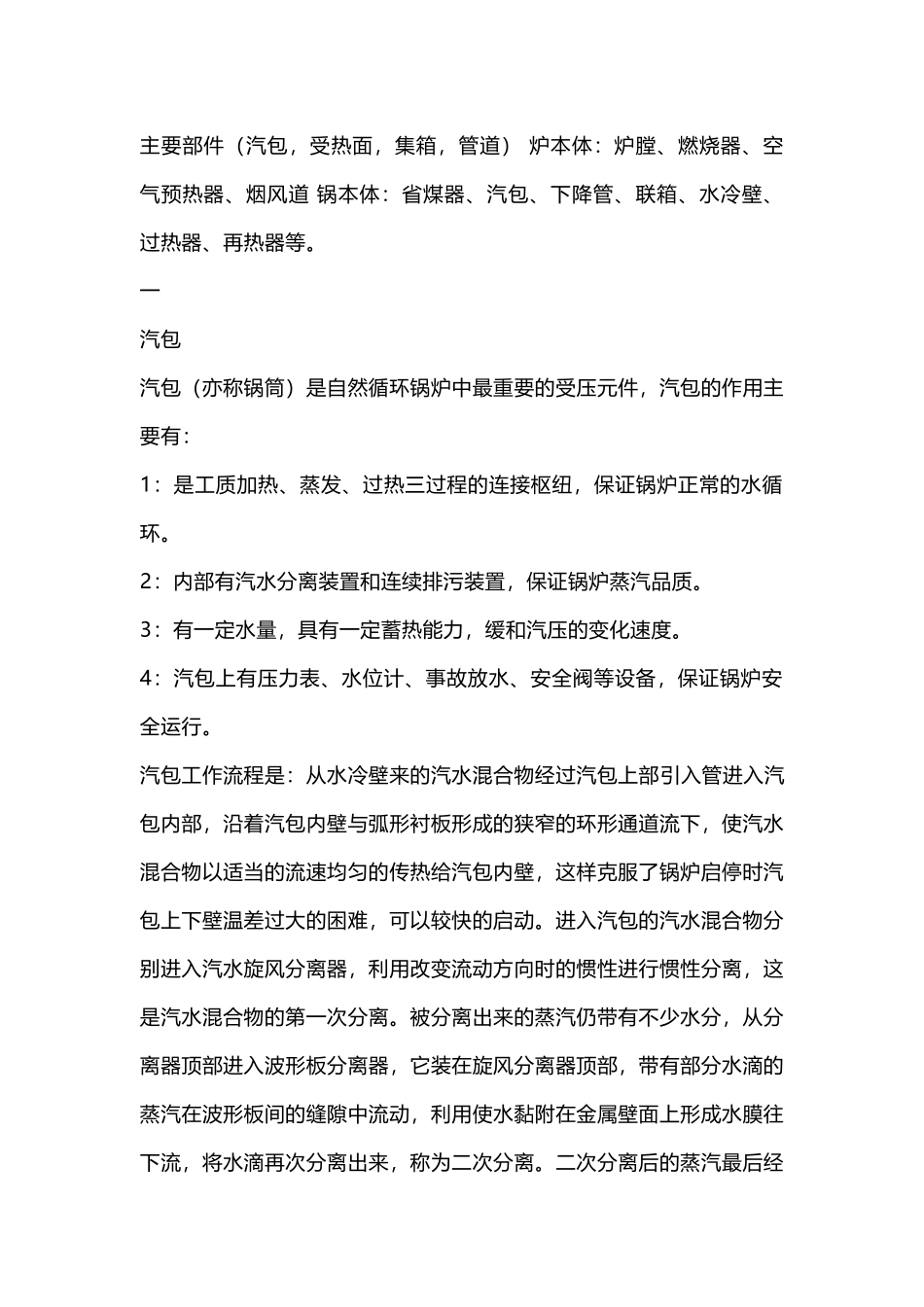

锅炉的基本部件概述_第1页
1/14
锅炉的基本部件概述_第2页
2/14
主要部件(汽包,受热面,集箱,管道) 炉本体:炉膛、燃烧器、空气预热器、烟风道 锅本体:省煤器、汽包、下降管、联箱、水冷壁、过热器、再热器等。一汽包汽包(亦称锅筒)是自然循环锅炉中最重要的受压元件,汽包的作用主要有:1:是工质加热、蒸发、过热三过程的连接枢纽,保证锅炉正常的水循环。2:内部有汽水分离装置和连续排污装置,保证锅炉蒸汽品质。3:有一定水量,具有一定蓄热能力,缓和汽压的变化速度。4:汽包上有压力表、水位计、事故放水、安全阀等设备,保证锅炉安全运行。汽包工作流程是:从水冷壁来的汽水混合物经过汽包上部引入管进入汽包内部,沿着汽包内壁与弧形衬板形成的狭窄的环形通道流下,使汽水混合物以适当的流速均匀的传热给汽包内壁,这样克服了锅炉启停时汽包上下壁温差过大的困难,可以较快的启动。进入汽包的汽水混合物分别进入汽水旋风分离器,利用改变流动方向时的惯性进行惯性分离,这是汽水混合物的第一次分离。被分离出来的蒸汽仍带有不少水分,从分离器顶部进入波形板分离器,它装在旋风分离器顶部,带有部分水滴的蒸汽在波形板间的缝隙中流动,利用使水黏附在金属壁面上形成水膜往下流,将水滴再次分离出来,称为二次分离。二次分离后的蒸汽最后经过蒸汽清洗,利用水的密度差进行重力分离,这是三次分离。蒸汽经过三次分离后,达到了蒸汽质量标准,再由汽包顶部饱和蒸汽管引往屏式过热器。二受热面锅和炉是通过传热过程相互联系在一起的。锅和炉的分界面就是受热面 , 通过受热面进行着放热介质 ( 火焰、烟 气 ) 向受热介质 ( 水、蒸汽或空气 ) 的传热。受热面从放热介质吸收热量并向受热介质放出热量。同时、连续进行吸热和放热的受热面称为间壁式受热面, 放热介质和受热介质分别处于受热面的两侧。如果放热介质和受热介质分别轮流交替地、周期地与受热面相接触, 在接触中向受热面放热或从受热面吸热, 则这种受热面称为蓄热式 ( 也叫再生式 ) 受热面。主要以辐射换热的方式吸收放热介质放热量的受热面称为辐射受热面。辐射爱热面布置在炉膛内。主要以对流换热的方式吸收放热介质放热量的受热面称 为对流受热面。对流受热面布置在炉膛出口以后的、烟气温 度较低的烟道内。布置对流受热面的烟道称为对流烟道。受热面向受热介质的放热主要通过对流换热的方式进行。根据水的加热、汽化过程的顺序 , 可以将受热面划分为水的预热受热面、汽化受热面 ( 也叫蒸发受热面 ) 和蒸汽过热...
