锅炉分类总结

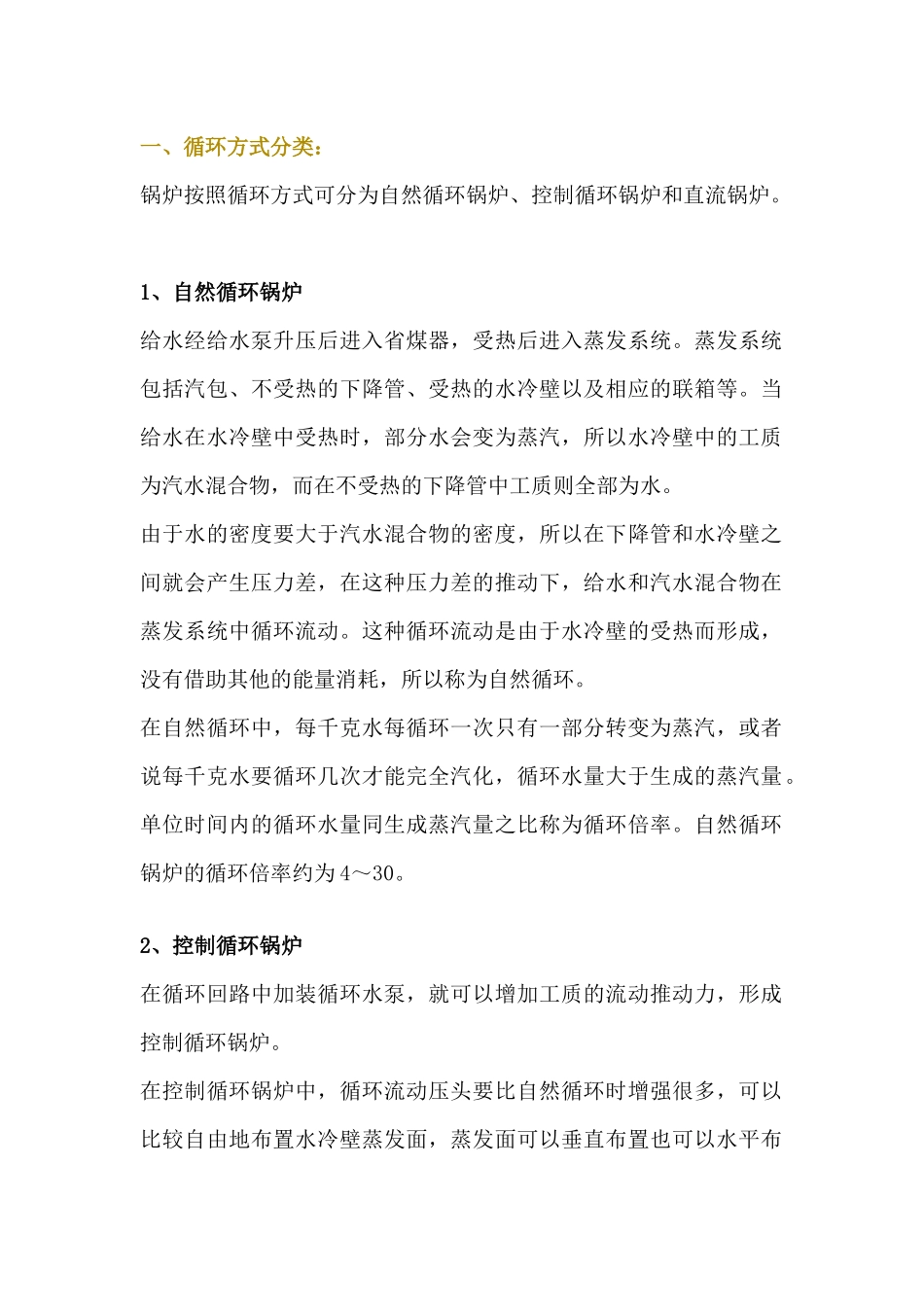

一、循环方式分类：锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。1、自然循环锅炉给水经给水泵升压后进入省煤器，受热后进入蒸发系统。蒸发系统包括汽包、不受热的下降管、受热的水冷壁以及相应的联箱等。当给水在水冷壁中受热时，部分水会变为蒸汽，所以水冷壁中的工质为汽水混合物，而在不受热的下降管中工质则全部为水。由于水的密度要大于汽水混合物的密度，所以在下降管和水冷壁之间就会产生压力差，在这种压力差的推动下，给水和汽水混合物在蒸发系统中循环流动。这种循环流动是由于水冷壁的受热而形成，没有借助其他的能量消耗，所以称为自然循环。在自然循环中，每千克水每循环一次只有一部分转变为蒸汽，或者说每千克水要循环几次才能完全汽化，循环水量大于生成的蒸汽量。单位时间内的循环水量同生成蒸汽量之比称为循环倍率。自然循环锅炉的循环倍率约为 4～30。2、控制循环锅炉在循环回路中加装循环水泵，就可以增加工质的流动推动力，形成控制循环锅炉。在控制循环锅炉中，循环流动压头要比自然循环时增强很多，可以比较自由地布置水冷壁蒸发面，蒸发面可以垂直布置也可以水平布置，其中的汽水混合物即可以向上也可以向下流动，所以可以更好地适应锅炉结构的要求。控制循环锅炉的循环倍率约为 3～10。自然循环锅炉和控制循环锅炉的共同特点是都有汽包。汽包将省煤器、蒸发部分和过热器分隔开，并使蒸发部分形成密闭的循环回路。汽包内的大容积能保证汽和水的良好分离。但是汽包锅炉只适用于临界压力以下的锅炉。3、直流锅炉直流锅炉没有汽包，工质一次通过蒸发部分，即循环倍率为 1。直流锅炉的另一特点是在省煤器、蒸发部分和过热器之间没有固定不变的分界点，水在受热蒸发面中全部转变为蒸汽，沿工质整个行程的流动阻力均由给水泵来克服。如果在直流锅炉的启动回路中加入循环泵，则可以形成复合循环锅炉。即在低负荷或者本生负荷以下运行时，由于经过蒸发面的工质不能全部转变为蒸汽，所以在锅炉的汽水分离器中会有饱和水分离出来，分离出来的水经过循环泵再输送至省煤器的入口，这时流经蒸发部分的工质流量超过流出的蒸汽量，即循环倍率大于 1。当锅炉负荷超过本生点以上或在高负荷运行时，由蒸发部分出来的是微过热蒸汽，这时循环泵停运，锅炉按照纯直流方式工作。二、蒸汽参数分类➤低压锅炉出口蒸汽压力≤2.45MPa➤中压锅炉出口蒸汽压力 2.94～4.90MPa➤高压锅炉出口蒸汽压力 7.8～10.8MPa➤超高压锅炉出...
