某桥梁预应力张拉压浆施工方案

某桥梁预应力张拉压浆施工方案_第1页
1/15
某桥梁预应力张拉压浆施工方案_第2页
2/15
某桥梁预应力张拉压浆施工方案_第3页
3/15

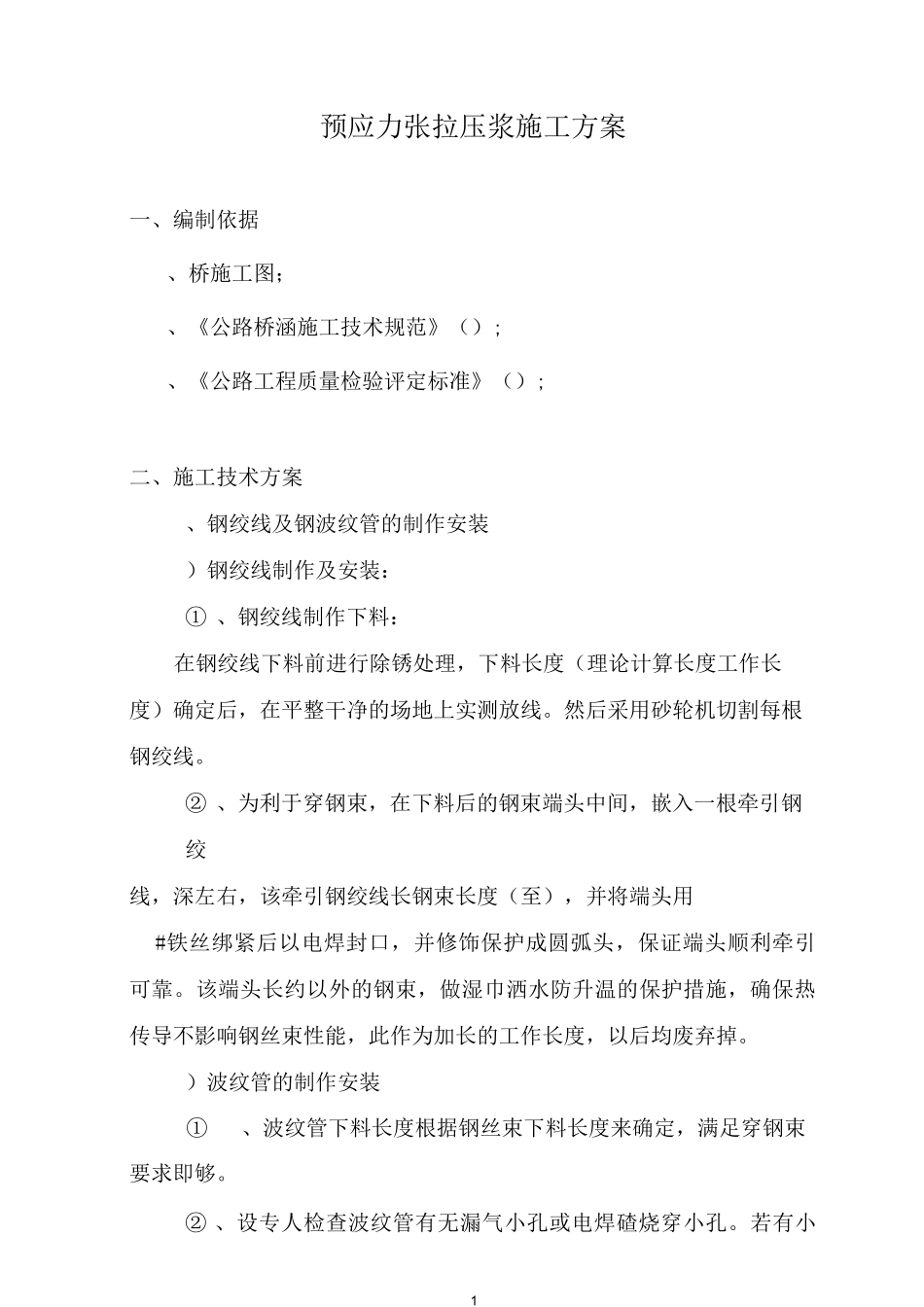

1预应力张拉压浆施工方案一、编制依据、桥施工图;、《公路桥涵施工技术规范》();、《公路工程质量检验评定标准》();二、施工技术方案、钢绞线及钢波纹管的制作安装)钢绞线制作及安装:① 、钢绞线制作下料:在钢绞线下料前进行除锈处理,下料长度(理论计算长度工作长度)确定后,在平整干净的场地上实测放线。然后采用砂轮机切割每根钢绞线。② 、为利于穿钢束,在下料后的钢束端头中间,嵌入一根牵引钢绞线,深左右,该牵引钢绞线长钢束长度(至),并将端头用#铁丝绑紧后以电焊封口,并修饰保护成圆弧头,保证端头顺利牵引可靠。该端头长约以外的钢束,做湿巾洒水防升温的保护措施,确保热传导不影响钢丝束性能,此作为加长的工作长度,以后均废弃掉。)波纹管的制作安装①、波纹管下料长度根据钢丝束下料长度来确定,满足穿钢束要求即够。② 、设专人检查波纹管有无漏气小孔或电焊碴烧穿小孔。若有小2孔则更换波纹管或用高强粘剂贴层塑膜并再扎绑包紧,以防浇砼时进水泥浆。③ 、按设计坐标位置以定位钢筋固定波纹管安装位置,并保证波纹管节连接平顺无渗漏,管口中心线应与锚垫板面垂直。④ 、浇注前,波纹管内穿硬质管作为衬管,以防浇筑时振捣器振到波纹管而出现堵塞现象。、预埋件安装① 、锚具、夹片经过有资质部门的技术鉴定和产品鉴定,并具有质量保证书。然后由监理部门审查批准后使用。② 、锚具垫板与钢束轴线垂直,垫板孔中心与管道孔中心校正一致,以保证千斤顶底座中心与张拉钢束中心重合一致。③ 、按指定位置预埋通气孔(①)和人孔(X),并保证在砼浇筑后易脱模和不变形。④ 、锚块与端横梁一起施工,钢锚箱安装好后,再将与钢锚箱冲突的钢筋按规范要求连接。、钢绞线张拉① 、混凝土强度达到设计值的时,进行张拉,张拉时对称、均匀,分次完成张拉前做好预应力钢铰线、夹片、锚具等试验工作(包括按钢束实测弹性模量进行计算钢束伸长量△值的资料)千斤顶、压力表等的标定工作,每台千斤顶和压力表视为一个单元且同时标定,以确定张拉力与压力表读数之间的关系曲线。提出报验资料经监理工程师认可后使用。② 、安装千斤顶时,保证锚圈孔支垫板中心严格对中,防止滑丝、断丝等现象,锚具夹片及锚头锥孔要保持清洁。3③ 、先用人工将牵引钢绞线穿过波纹管,然后再机械牵引整个钢丝束,平稳牵出钢丝束工作长度,要两端基本一致。④ 、按如下程序张拉钢绞线:、桥张拉控制应力 O==。、张拉时采用张拉力和伸长...
