《串、并联电路中电压的规律》课件

《串、并联电路中电压的规律》课件《串、并联电路中电压的规律》课件《串、并联电路中电压的规律》课件《串、并联电路中电压的规律》课件《串、并联电路中电压的规律》课件

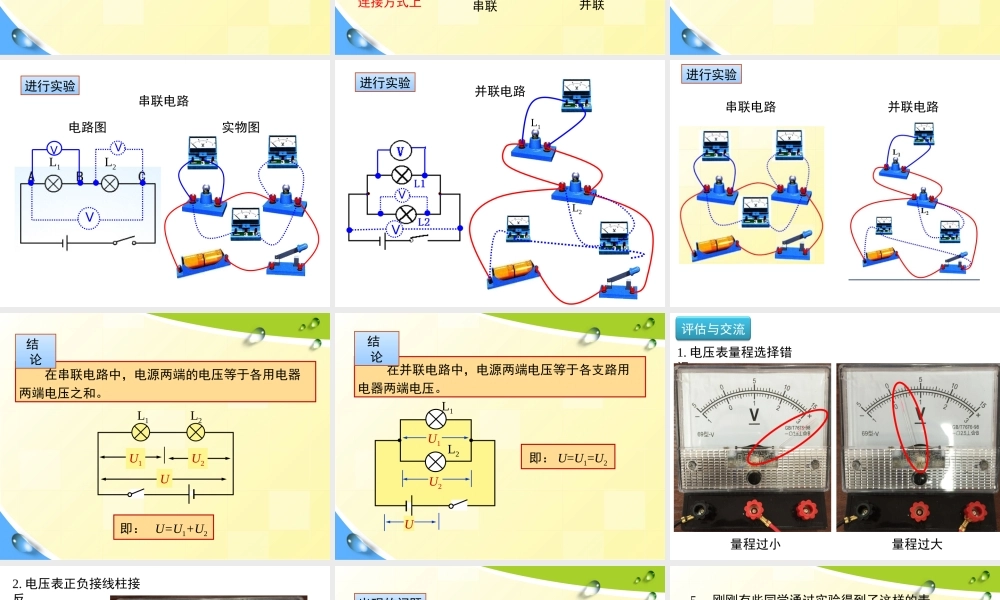

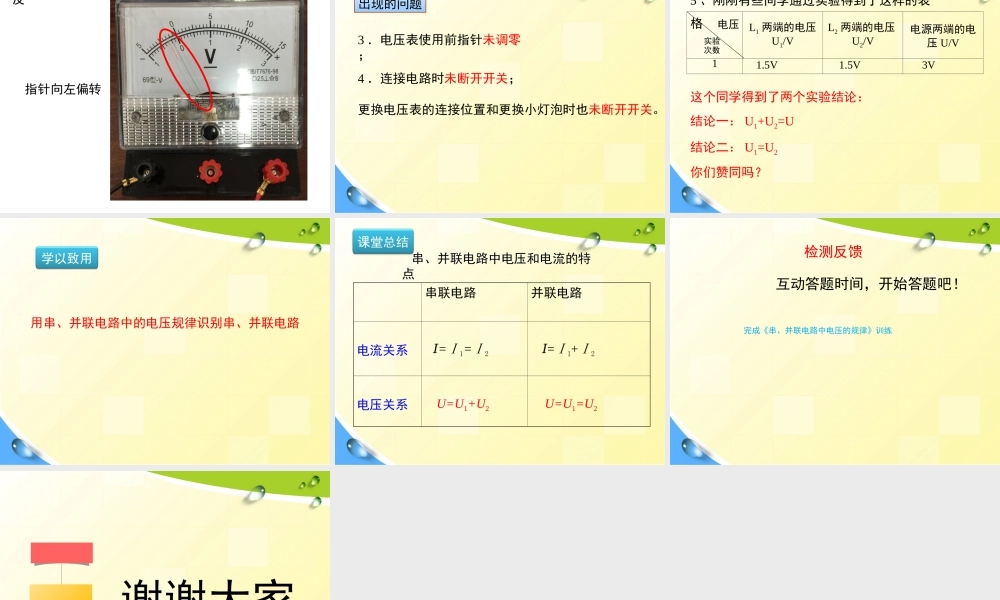

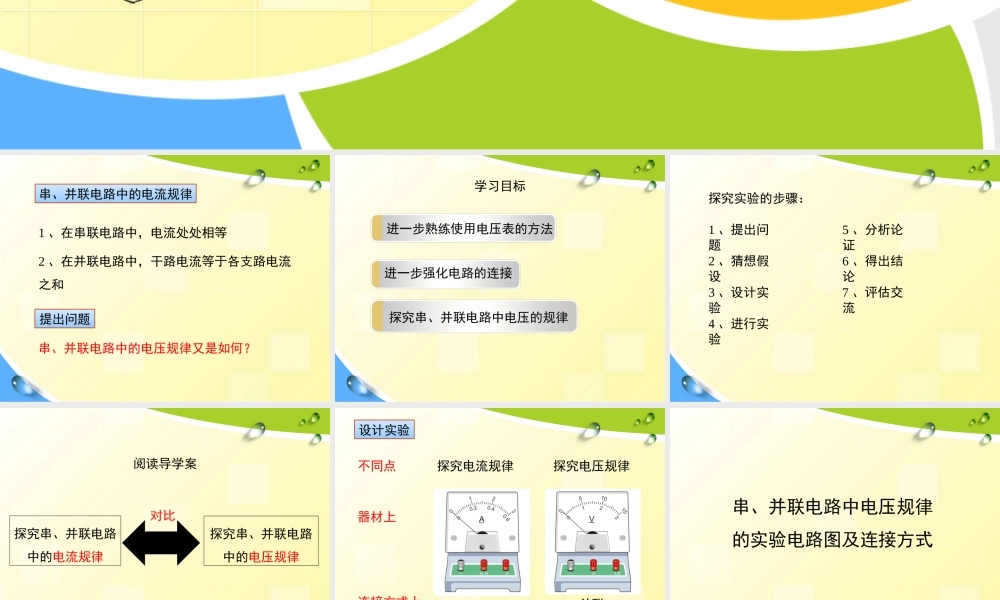

L/O/G/O串、并联电路中的电压规律串、并联电路中的电压规律第十六章 第 2 节串、并联电路中的电流规律1 、在串联电路中,电流处处相等2 、在并联电路中,干路电流等于各支路电流之和提出问题串、并联电路中的电压规律又是如何?学习目标进一步熟练使用电压表的方法进一步强化电路的连接探究串、并联电路中电压的规律探究实验的步骤:1 、提出问题 7 、评估交流6 、得出结论 5 、分析论证4 、进行实验 3 、设计实验 2 、猜想假设 阅读导学案探究串、并联电路中的电流规律探究串、并联电路中的电压规律对比探究电流规律探究电压规律并联设计实验串联器材上连接方式上不同点串、并联电路中电压规律的实验电路图及连接方式L1L2实物图电路图V进行实验VV串联电路L1L2VV进行实验并联电路串联电路并联电路进行实验 在串联电路中,电源两端的电压等于各用电器两端电压之和。即: U=U1+U2L2L1UU1U2结 论 在并联电路中,电源两端电压等于各支路用电器两端电压。即: U=U1=U2L1L2U2U1U结 论量程过小量程过大1. 电压表量程选择错误评估与交流2. 电压表正负接线柱接反指针向左偏转3 .电压表使用前指针未调零;4 .连接电路时未断开开关;更换电压表的连接位置和更换小灯泡时也未断开开关。出现的问题5 、刚刚有些同学通过实验得到了这样的表格 电压实验次数L1 两端的电压U1/VL2 两端的电压U2/V电源两端的电压 U/V1 1.5V 1.5V 3V这个同学得到了两个实验结论:结论一: U1+U2=U结论二: U1=U2你们赞同吗?用串、并联电路中的电压规律识别串、并联电路学以致用 串、并联电路中电压和电流的特点 串、并联电路中电压和电流的特点串联电路并联电路电流关系电压关系Ⅰ=Ⅰ1=Ⅰ2Ⅰ=Ⅰ1+Ⅰ2U=U1+U2U=U1=U2课堂总结检测反馈 互动答题时间,开始答题吧!完成《串、并联电路中电压的规律》训练谢谢大家
