电流与电压和电阻的关系VIP专享

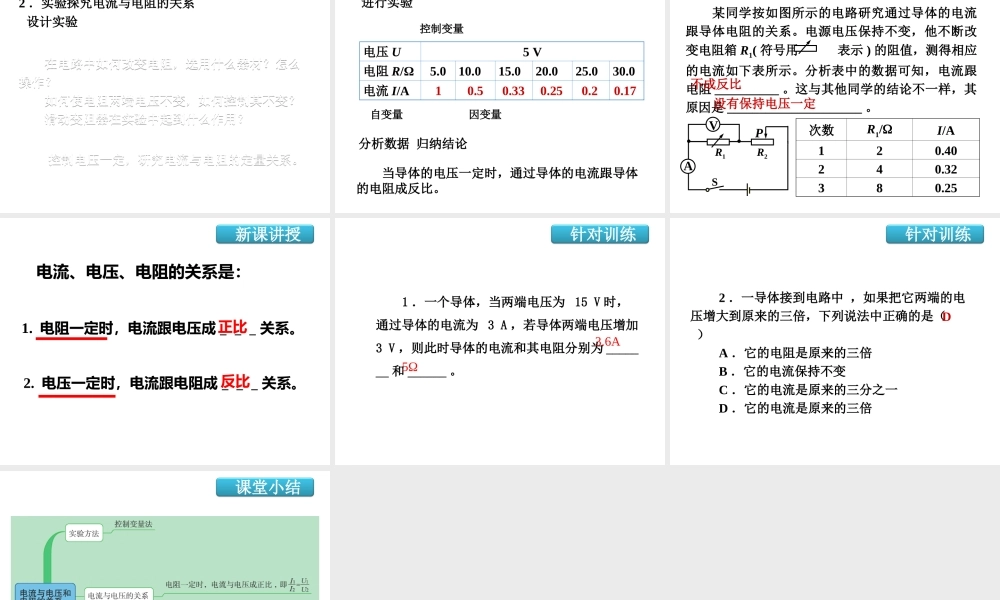

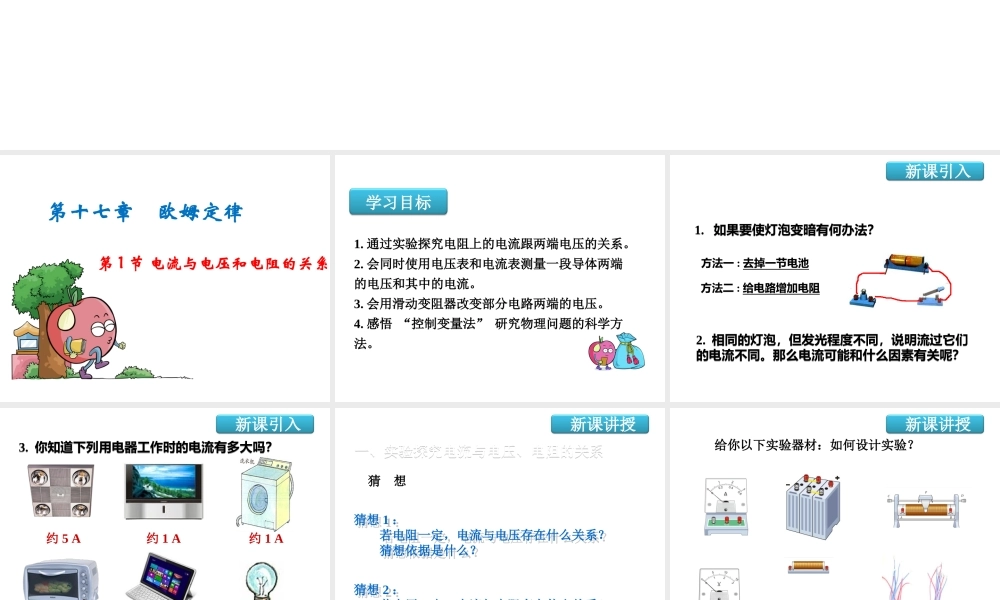

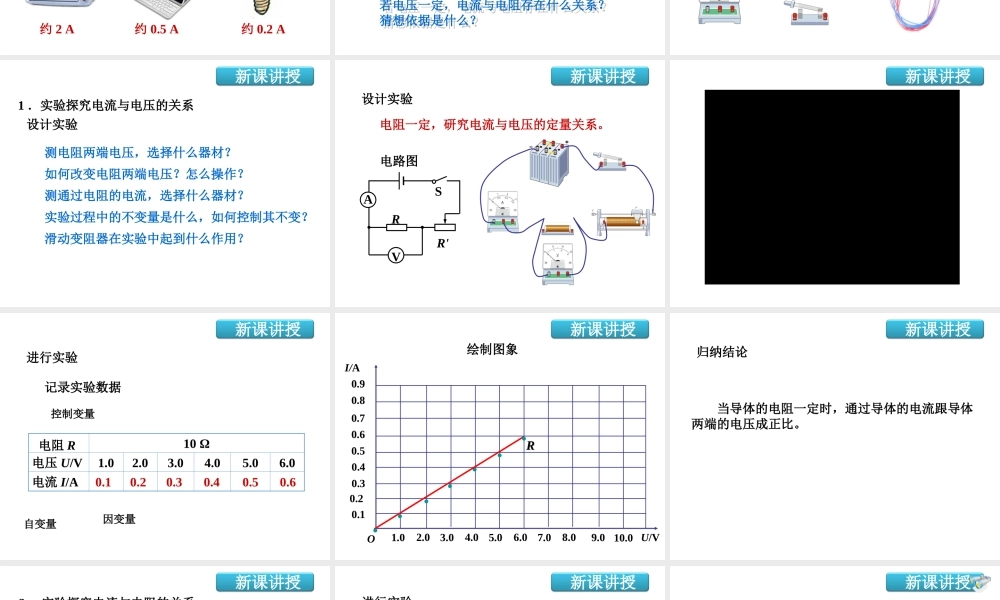

九年级 物理 上册人教版 第十七章 欧姆定律 第 1 节 电流与电压和电阻的关系学习目标1. 通过实验探究电阻上的电流跟两端电压的关系。2. 会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。3. 会用滑动变阻器改变部分电路两端的电压。4. 感悟 “控制变量法” 研究物理问题的科学方法。新课引入新课引入思考问题1. 如果要使灯泡变暗有何办法？1. 如果要使灯泡变暗有何办法？方法一 : 去掉一节电池方法二 : 给电路增加电阻2. 相同的灯泡，但发光程度不同，说明流过它们的电流不同。那么电流可能和什么因素有关呢？2. 相同的灯泡，但发光程度不同，说明流过它们的电流不同。那么电流可能和什么因素有关呢？新课引入新课引入约 5 A约 1 A约 1 A约 2 A约 0.5 A约 0.2 A3. 你知道下列用电器工作时的电流有多大吗？3. 你知道下列用电器工作时的电流有多大吗？新课引入新课讲授猜 想一、实验探究电流与电压、电阻的关系一、实验探究电流与电压、电阻的关系猜想 1 ： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？猜想 1 ： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？猜想 2 ： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？猜想 2 ： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？新课引入新课讲授 给你以下实验器材：如何设计实验？新课引入新课讲授 测电阻两端电压，选择什么器材？ 如何改变电阻两端电压？怎么操作？ 测通过电阻的电流，选择什么器材？ 实验过程中的不变量是什么，如何控制其不变？ 滑动变阻器在实验中起到什么作用？1 ．实验探究电流与电压的关系设计实验新课引入新课讲授AVRR'S电路图 电阻一定，研究电流与电压的定量关系。设计实验新课引入新课讲授新课引入新课讲授10 Ω电压 U/V1.02.03.04.05.06.0电流 I/A0.60.50.40.30.20.1电阻 R自变量因变量控制变量 记录实验数据进行实验新课引入新课讲授I/AU/VO4.06.08.010.00.10.30.50.60.40.20.70.82.0· · ··3.05.07.01.09.0· ··0.9RR绘制图象新课引入新课讲授归纳结论 当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。新课引入新课讲授2 ．实验探究电流与电阻的关系 在电路中如何改变电阻，选用什么器材？怎么操作？ 如何使电阻两端电压不变，如何控制其不变？ 滑动变阻器在实验中起到什么作用？ 在电路中如何改变电阻，选用什么器...
