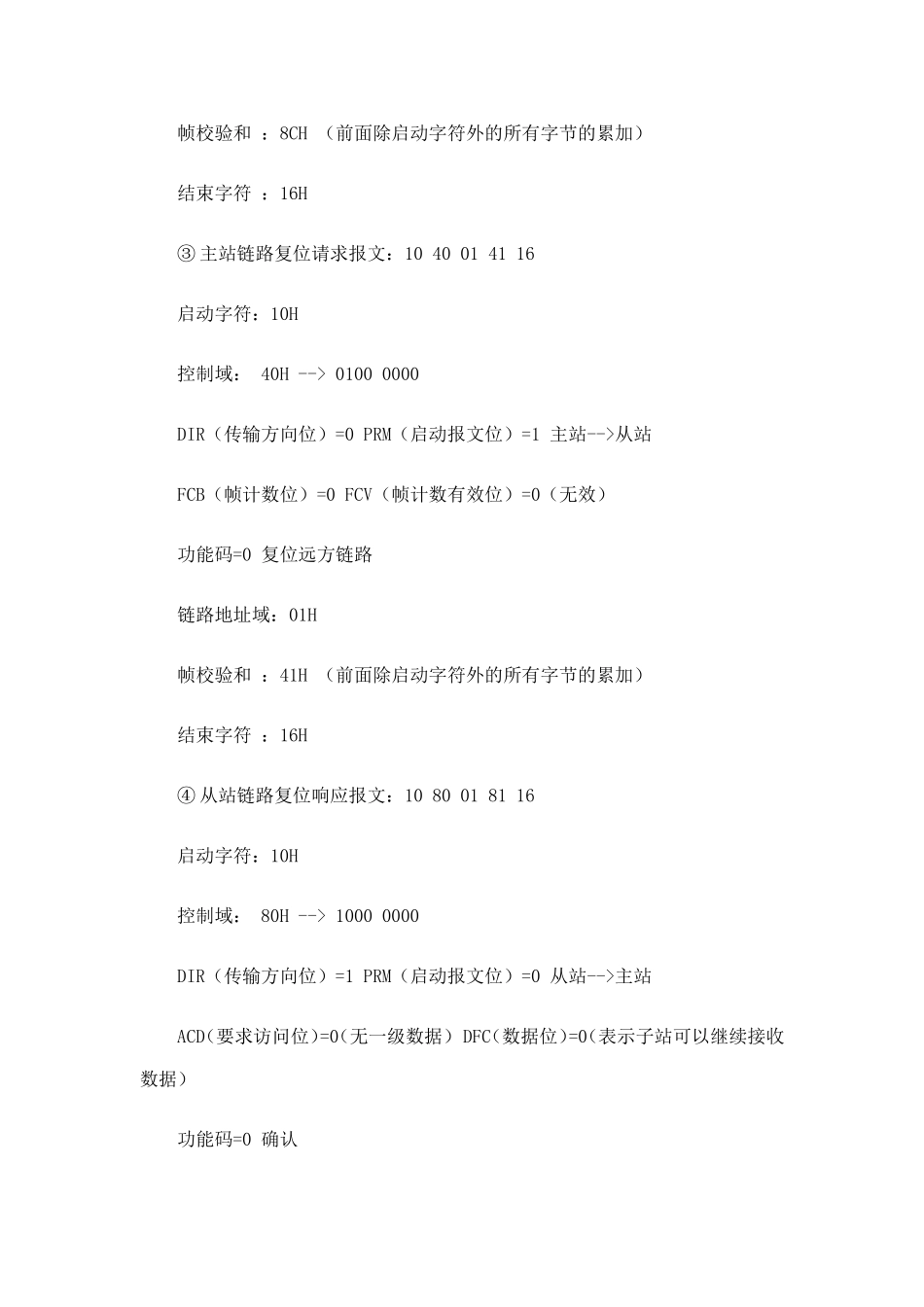

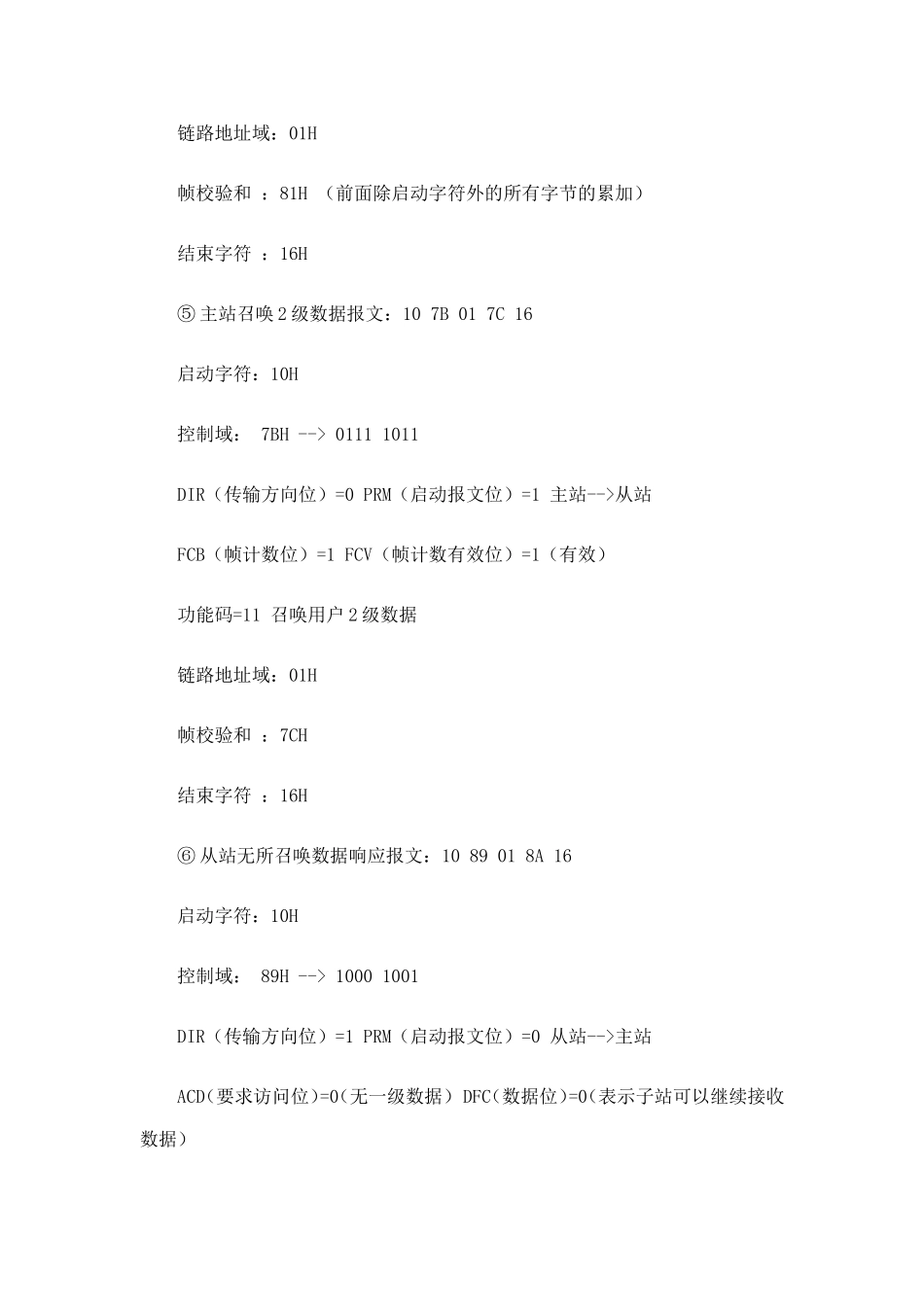

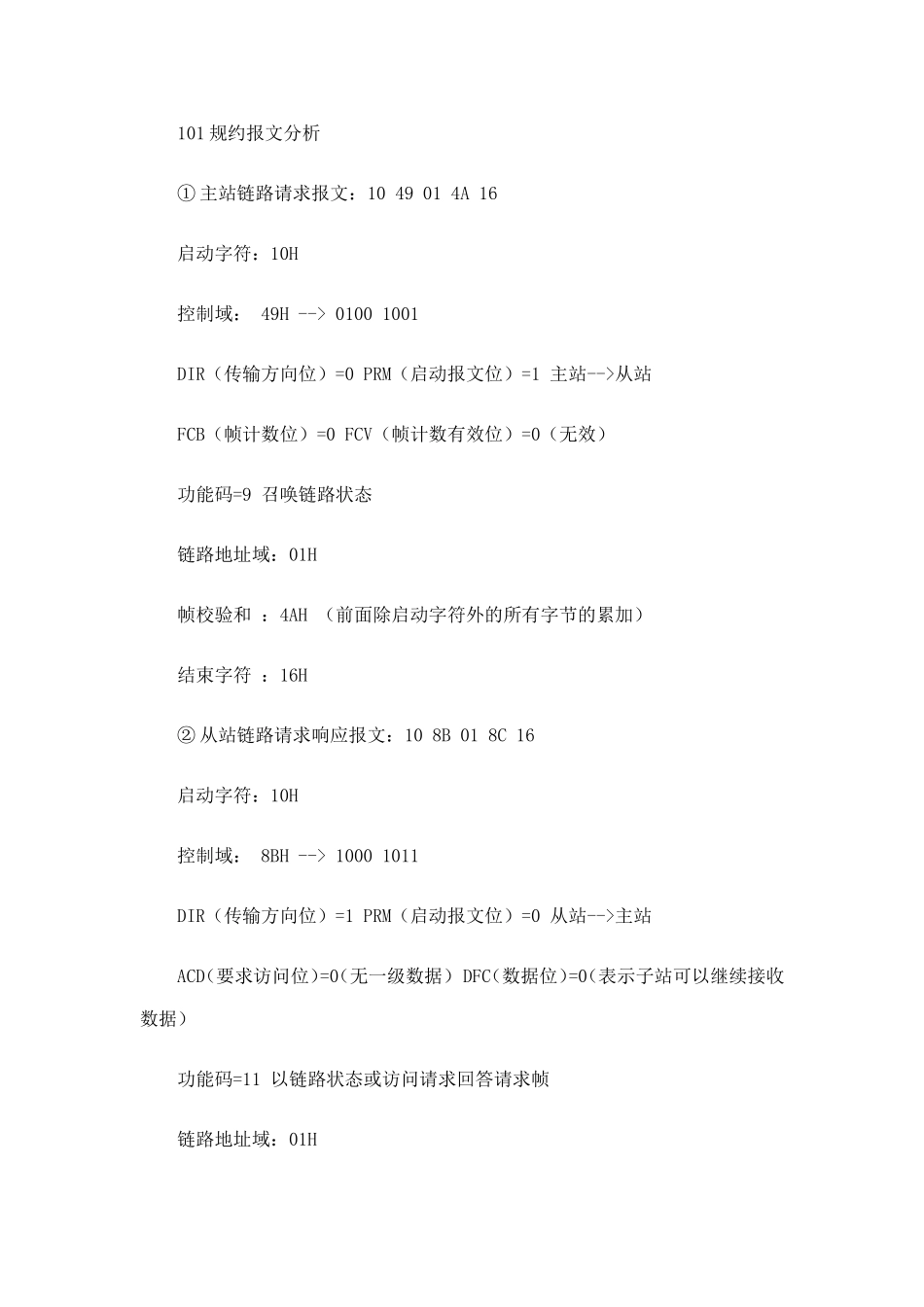

101 规约报文分析① 主站链路请求报文:10 49 01 4A 16启动字符:10H控制域: 49H --> 0100 1001DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站FCB(帧计数位)=0 FCV(帧计数有效位)=0(无效)功能码=9 召唤链路状态链路地址域:01H帧校验和 :4AH (前面除启动字符外的所有字节的累加)结束字符 :16H② 从站链路请求响应报文:10 8B 01 8C 16启动字符:10H控制域: 8BH --> 1000 1011DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据)功能码=11 以链路状态或访问请求回答请求帧链路地址域:01H帧校验和 :8CH (前面除启动字符外的所有字节的累加)结束字符 :16H③ 主站链路复位请求报文:10 40 01 41 16启动字符:10H控制域: 40H --> 0100 0000DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站FCB(帧计数位)=0 FCV(帧计数有效位)=0(无效)功能码=0 复位远方链路链路地址域:01H帧校验和 :41H (前面除启动字符外的所有字节的累加)结束字符 :16H④ 从站链路复位响应报文:10 80 01 81 16启动字符:10H控制域: 80H --> 1000 0000DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据)功能码=0 确认链路地址域:01H帧校验和 :81H (前面除启动字符外的所有字节的累加)结束字符 :16H⑤ 主站召唤 2 级数据报文:10 7B 01 7C 16启动字符:10H控制域: 7BH --> 0111 1011DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站FCB(帧计数位)=1 FCV(帧计数有效位)=1(有效)功能码=11 召唤用户 2 级数据链路地址域:01H帧校验和 :7CH结束字符 :16H⑥ 从站无所召唤数据响应报文:10 89 01 8A 16启动字符:10H控制域: 89H --> 1000 1001DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据)功能码=9 无所召唤的数据链路地址域:01H帧校验和 :8AH结束字符 :16H⑦ 主站总召报文:68 09 09 68 73 01 64 01 06 01 00 00 14 F4 16启动字符:68HASDU 长度:09H(9 个字节,即 73 01 64 01 06 01 00 00 14)重复长度:09H启动字符:68H...
