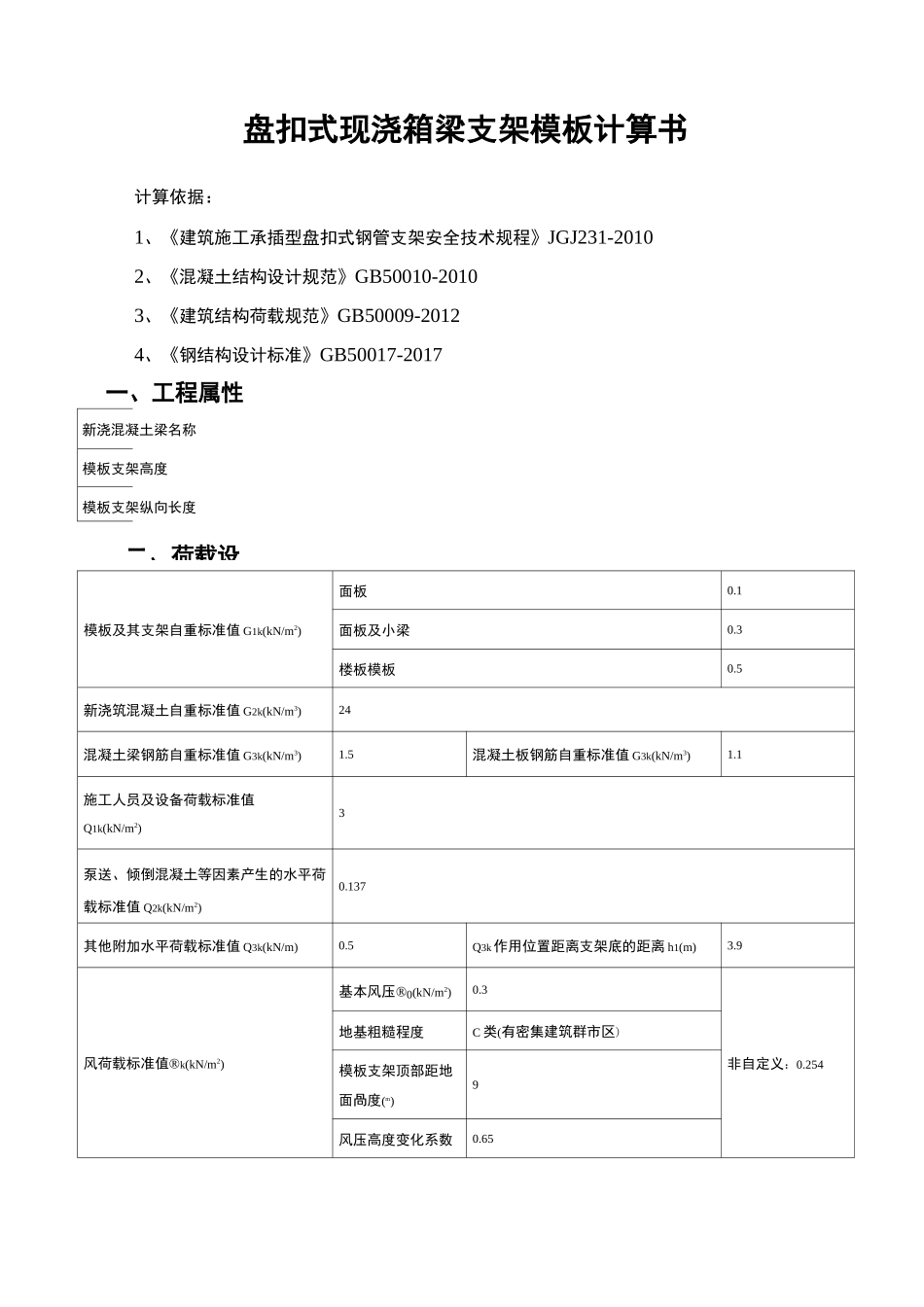

盘扣式现浇箱梁模板支架计算书(匝道桥)

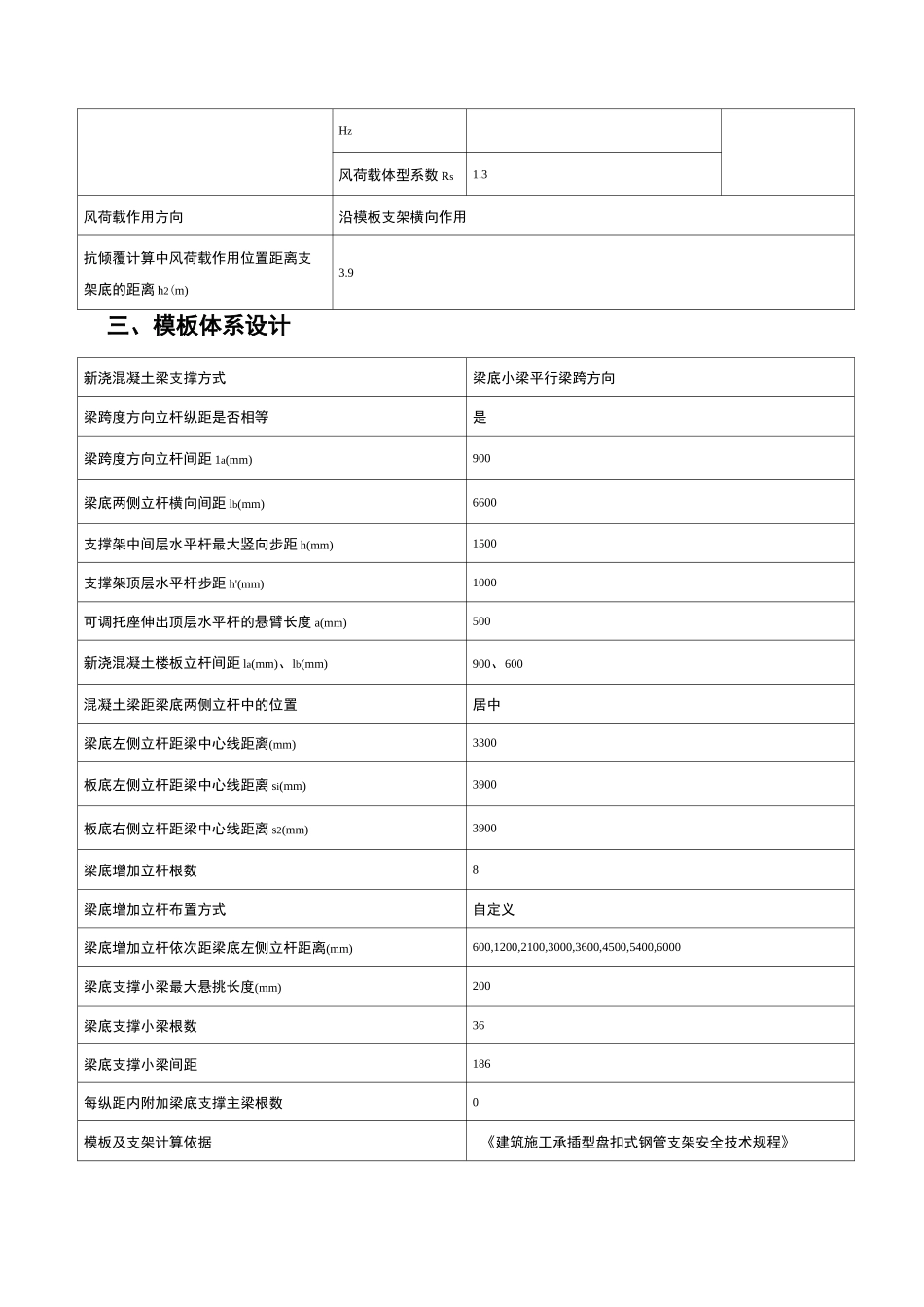

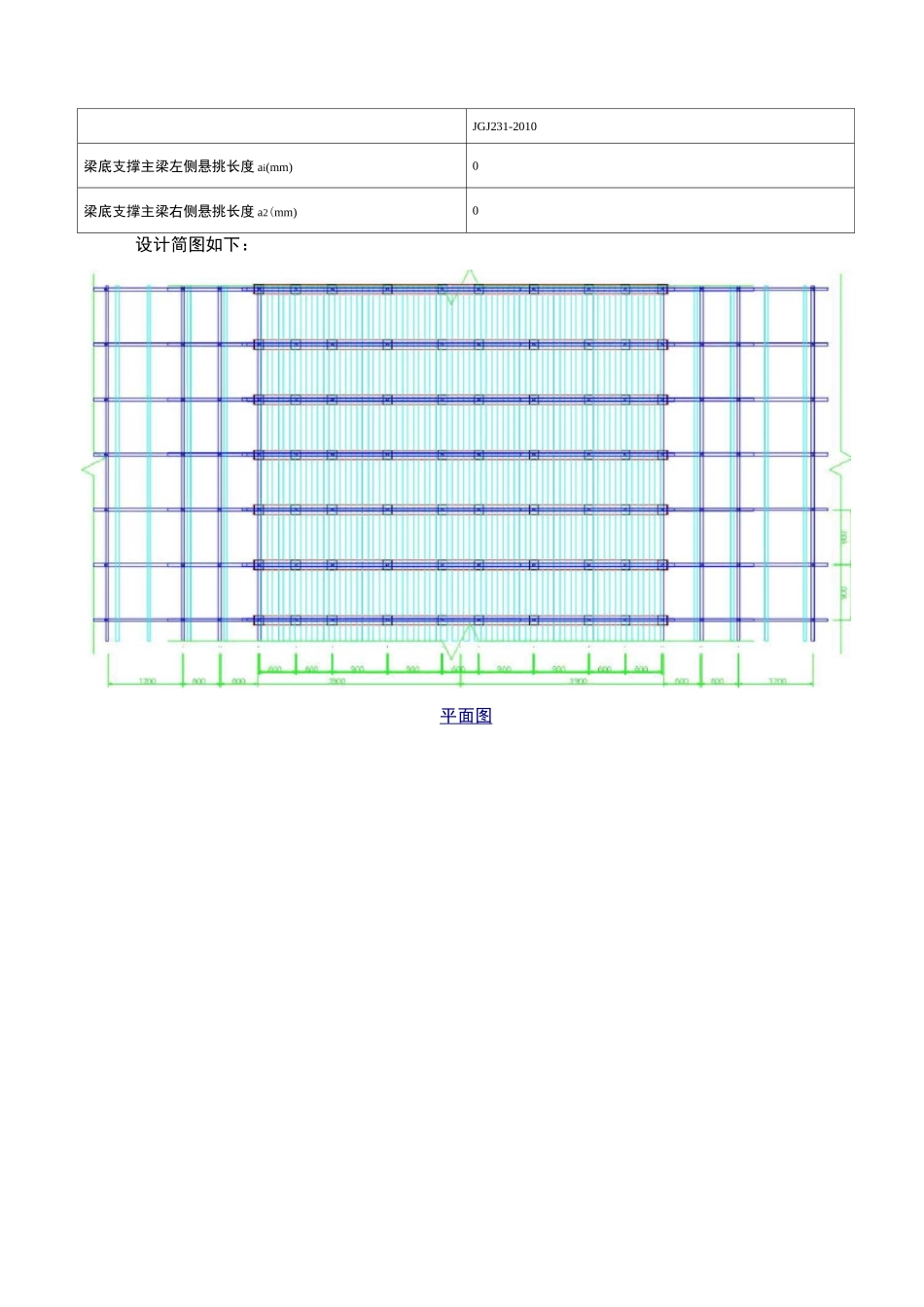

新浇混凝土梁名称模板支架高度模板支架纵向长度二、荷载设盘扣式现浇箱梁支架模板计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-2017一、工程属性模板及其支架自重标准值 G1k(kN/m2)面板0.1面板及小梁0.3楼板模板0.5新浇筑混凝土自重标准值 G2k(kN/m3)24混凝土梁钢筋自重标准值 G3k(kN/m3)1.5混凝土板钢筋自重标准值 G3k(kN/m3)1.1施工人员及设备荷载标准值Q1k(kN/m2)3泵送、倾倒混凝土等因素产生的水平荷载标准值 Q2k(kN/m2)0.137其他附加水平荷载标准值 Q3k(kN/m)0.5Q3k作用位置距离支架底的距离 h1(m)3.9风荷载标准值®k(kN/m2)基本风压®0(kN/m2)0.3非自定义：0.254地基粗糙程度C 类(有密集建筑群市区)模板支架顶部距地面咼度(m)9风压高度变化系数0.65Hz风荷载体型系数 Rs1.3风荷载作用方向沿模板支架横向作用抗倾覆计算中风荷载作用位置距离支架底的距离 h2(m)3.9三、模板体系设计新浇混凝土梁支撑方式梁底小梁平行梁跨方向梁跨度方向立杆纵距是否相等是梁跨度方向立杆间距 1a(mm)900梁底两侧立杆横向间距 lb(mm)6600支撑架中间层水平杆最大竖向步距 h(mm)1500支撑架顶层水平杆步距 h'(mm)1000可调托座伸出顶层水平杆的悬臂长度 a(mm)500新浇混凝土楼板立杆间距 la(mm)、lb(mm)900、600混凝土梁距梁底两侧立杆中的位置居中梁底左侧立杆距梁中心线距离(mm)3300板底左侧立杆距梁中心线距离 si(mm)3900板底右侧立杆距梁中心线距离 s2(mm)3900梁底增加立杆根数8梁底增加立杆布置方式自定义梁底增加立杆依次距梁底左侧立杆距离(mm)600,1200,2100,3000,3600,4500,5400,6000梁底支撑小梁最大悬挑长度(mm)200梁底支撑小梁根数36梁底支撑小梁间距186每纵距内附加梁底支撑主梁根数0模板及支架计算依据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010梁底支撑主梁左侧悬挑长度 ai(mm)0梁底支撑主梁右侧悬挑长度 a2(mm)0设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度 t(mm)15面板抗弯强度设计值[f](N/mm2)15面板抗剪强度设计值[T](N/mm2)1.4面板弹性模量 E(N/mm2)10000取单位宽度 b=1000mm，按四等跨连续梁计算：W 二 bh2/6=1000x15x15/6 二 37500mm3,I 二 bh3/12=1000x15x15x15/12 二281250mm4q1=[1.2(G1k+(G2k+G3k)xh)+1.4xQ1k]xb=[1.2x(0.1+(13...
