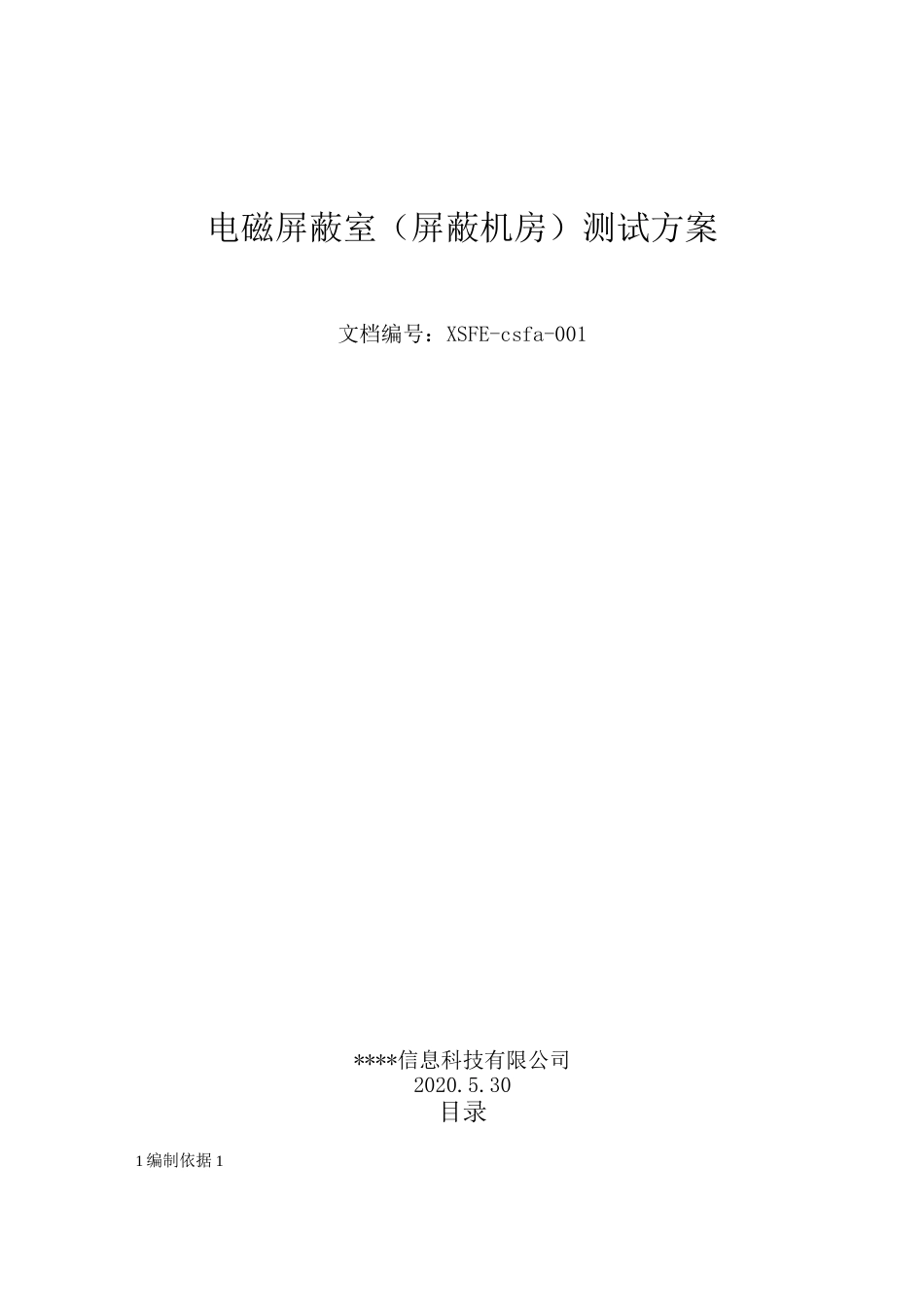

电磁屏蔽室(屏蔽机房)测试方案

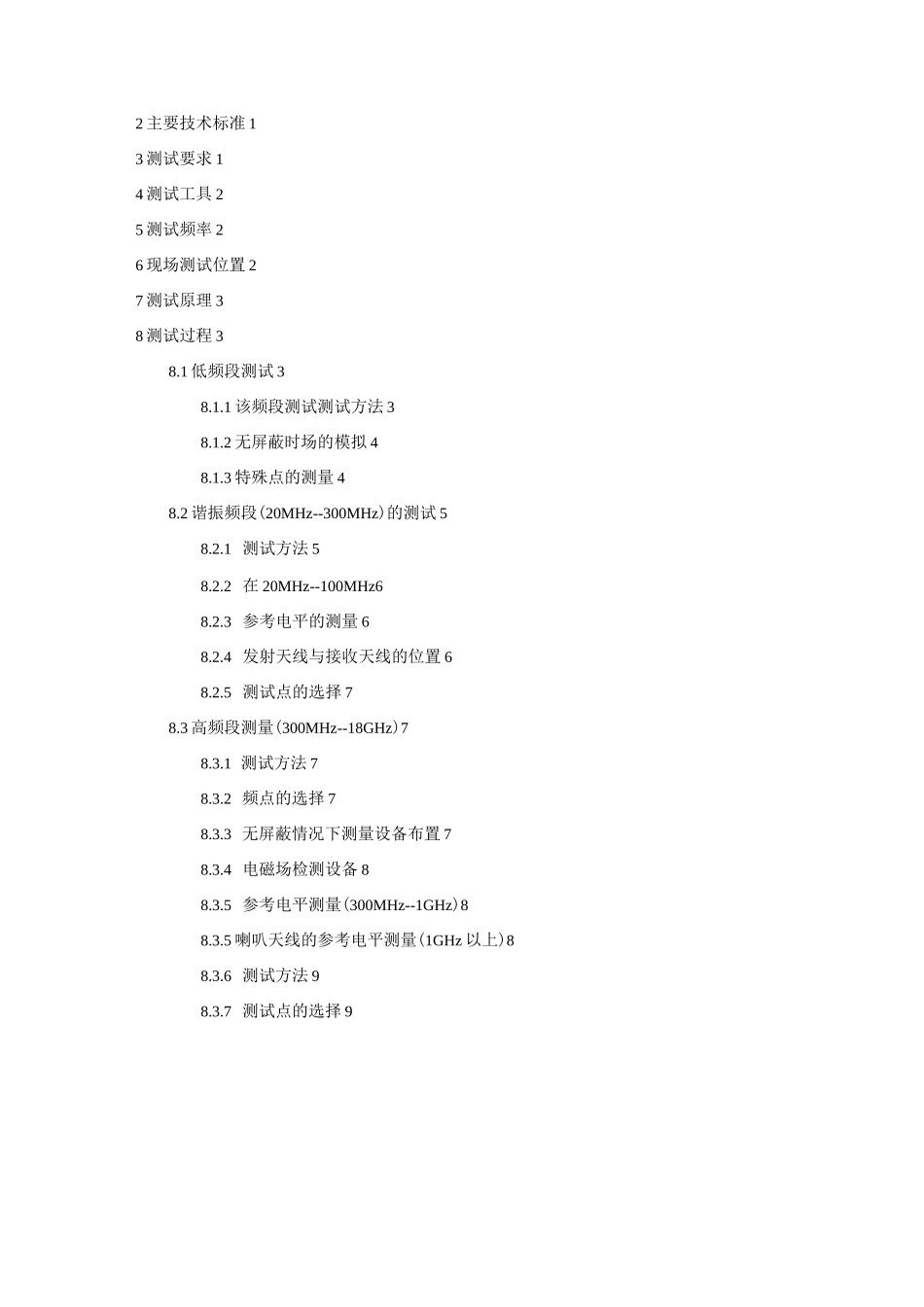

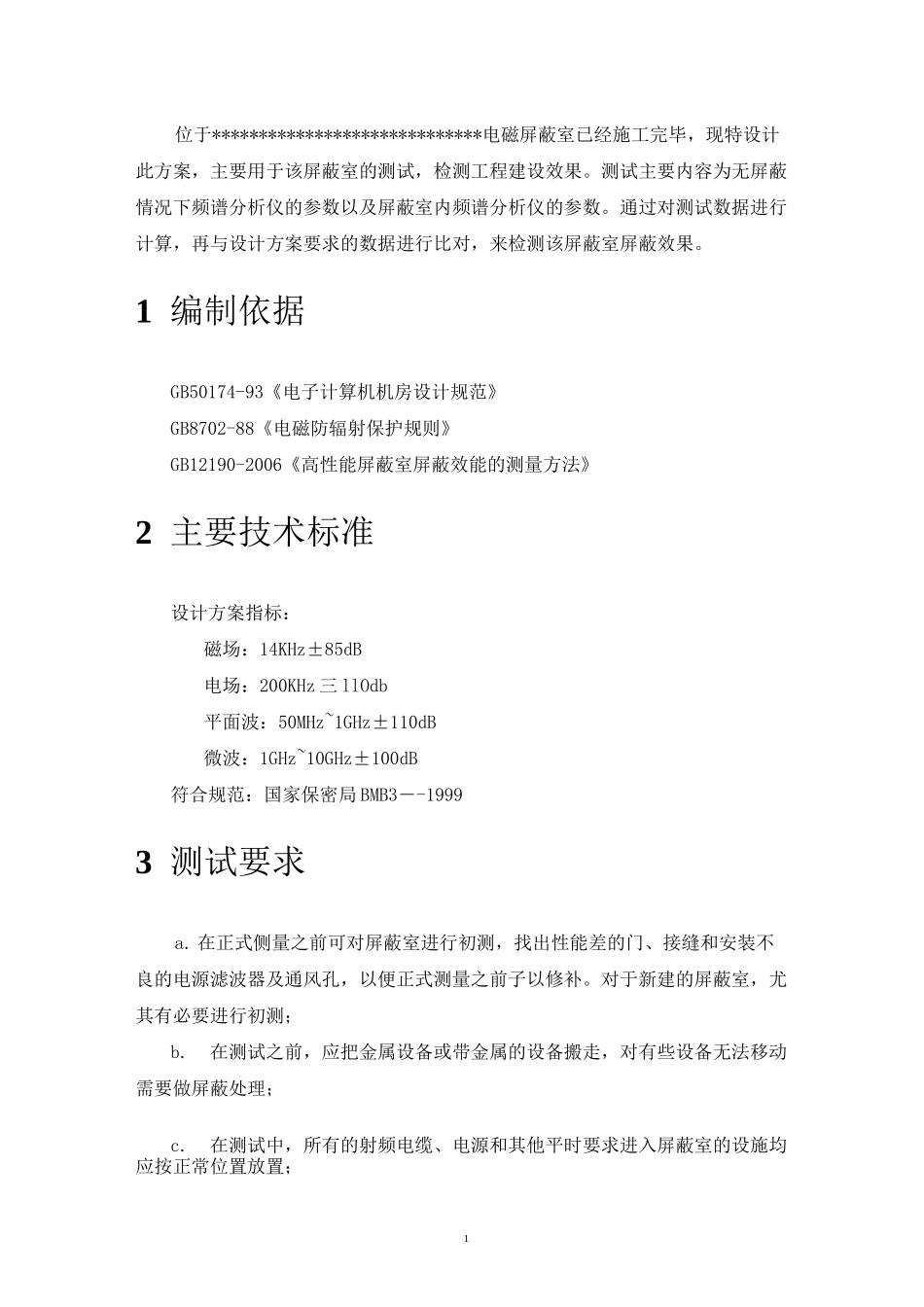

电磁屏蔽室（屏蔽机房）测试方案文档编号：XSFE-csfa-001****信息科技有限公司2020.5.30目录1 编制依据 12 主要技术标准 13 测试要求 14 测试工具 25 测试频率 26 现场测试位置 27 测试原理 38 测试过程 38.1 低频段测试 38.1.1 该频段测试测试方法 38.1.2 无屏蔽时场的模拟 48.1.3 特殊点的测量 48.2 谐振频段(20MHz--300MHz)的测试 58.2.1 测试方法 58.2.2 在 20MHz--100MHz68.2.3 参考电平的测量 68.2.4 发射天线与接收天线的位置 68.2.5 测试点的选择 78.3 高频段测量(300MHz--18GHz)78.3.1 测试方法 78.3.2 频点的选择 78.3.3 无屏蔽情况下测量设备布置 78.3.4 电磁场检测设备 88.3.5 参考电平测量(300MHz--1GHz)88.3.5 喇叭天线的参考电平测量(1GHz 以上)88.3.6 测试方法 98.3.7 测试点的选择 91位于*****************************电磁屏蔽室已经施工完毕，现特设计此方案，主要用于该屏蔽室的测试，检测工程建设效果。测试主要内容为无屏蔽情况下频谱分析仪的参数以及屏蔽室内频谱分析仪的参数。通过对测试数据进行计算，再与设计方案要求的数据进行比对，来检测该屏蔽室屏蔽效果。1 编制依据GB50174-93《电子计算机机房设计规范》GB8702-88《电磁防辐射保护规则》GB12190-2006《高性能屏蔽室屏蔽效能的测量方法》2 主要技术标准设计方案指标：磁场：14KHz±85dB电场：200KHz 三 llOdb平面波：50MHz~1GHz±110dB微波：1GHz~10GHz±100dB符合规范：国家保密局 BMB3―-19993 测试要求a. 在正式侧量之前可对屏蔽室进行初测，找出性能差的门、接缝和安装不良的电源滤波器及通风孔，以便正式测量之前子以修补。对于新建的屏蔽室，尤其有必要进行初测；b.在测试之前，应把金属设备或带金属的设备搬走，对有些设备无法移动需要做屏蔽处理；c.在测试中，所有的射频电缆、电源和其他平时要求进入屏蔽室的设施均应按正常位置放置；2d. 电磁环境应满足工业无线电干扰基本测量方法的要求，检测仪器本身应满足抗干扰要求；e. 为了不致发生生理危害，应采取专门的预防措施；f. 测量中，对各种导线、电缆的进出口、门、观察口及板与板之间的接缝应特别注意；g. 有些测试方法要求在不同的位置、不同的极化条件下对某一结构要素作多次测量。h. 测试报告应记录可接近的屏蔽壁数目、受试屏蔽壁的数目，以及局部测试的数月和位置；i. 屏蔽室的电源滤波器及室内电源线只给检测仪器及照明供电。...
