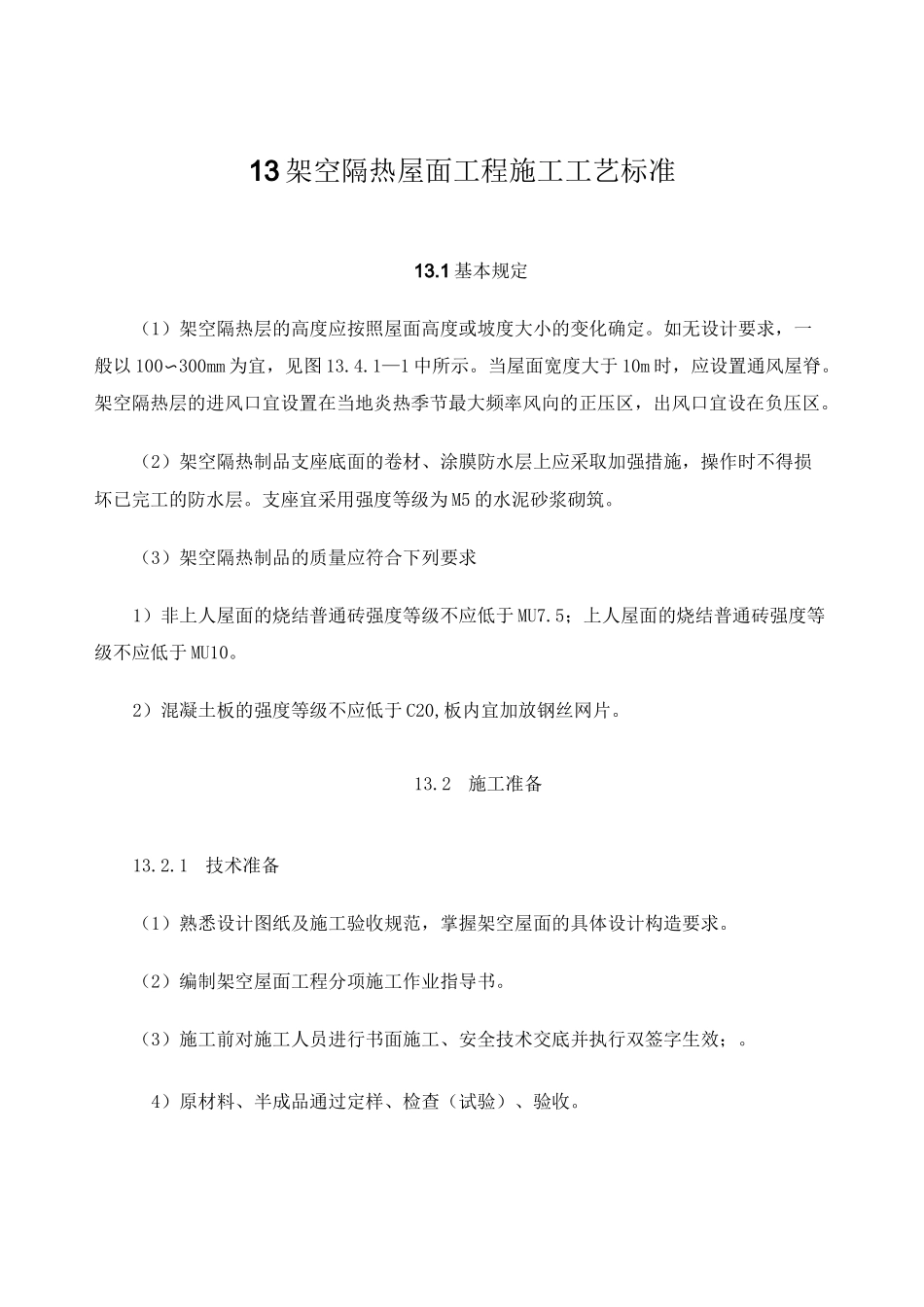

13 架空隔热屋面工程施工工艺标准13.1 基本规定（1）架空隔热层的高度应按照屋面高度或坡度大小的变化确定。如无设计要求，一般以 100〜300mm 为宜，见图 13.4.1—1 中所示。当屋面宽度大于 10m 时，应设置通风屋脊。架空隔热层的进风口宜设置在当地炎热季节最大频率风向的正压区，出风口宜设在负压区。（2）架空隔热制品支座底面的卷材、涂膜防水层上应采取加强措施，操作时不得损坏已完工的防水层。支座宜采用强度等级为 M5 的水泥砂浆砌筑。（3）架空隔热制品的质量应符合下列要求1）非上人屋面的烧结普通砖强度等级不应低于 MU7.5；上人屋面的烧结普通砖强度等级不应低于 MU10。2）混凝土板的强度等级不应低于 C20,板内宜加放钢丝网片。13.2施工准备13.2.1技术准备（1）熟悉设计图纸及施工验收规范，掌握架空屋面的具体设计构造要求。（2）编制架空屋面工程分项施工作业指导书。（3）施工前对施工人员进行书面施工、安全技术交底并执行双签字生效；。4）原材料、半成品通过定样、检查（试验）、验收。13.2.2材料要求（1）烧结普通砖及混凝土板见 10.3 中（3）并经试验室试验确定。（2）砖墩砌筑砂浆：宜采用强度等级 M5 水泥砂浆；板材坐砌砂浆：宜采用强度等级M2.5 水泥砂浆；板材填缝砂浆：宜采用 1：2 水泥砂浆。13.2.3主要机具架空屋面施工主要为砌筑工作，其主要机具为垂直运输机具和作业面水平运输机具（常用手推车）以及瓦工工具。13.2.4作业条件架空屋面施工前应具备的基本条件：上道工序防水层或防水层已经完工，并通过验收。屋顶设备、管道、水箱等已经安装就位。屋面余料、杂物清理干净。13.3 材料和质量关键要求13.3.1材料的关键要求（1）强度要满足设计、规范要求。（2）板材规格、材质外形尺寸准确，表面平整，符合验收要求。13.3.2技术关键要求1）分格均匀、合理。（2）满足砌筑施工的各项要求（3）风道设置合理。13.3.3质量关键要求（1）隔热坐砌（铺设）平稳、表面平稳。（2）风道规整、通风流畅。13.4施工工艺13.4.1架空屋面的构造常见的架空屋面构造见图 13.4.1—1〜图 13.4.1—5。^250ziITin....."~rnI x. ir-i 1 inn nn 图 13.4.1-1 预制细石混凝土板架空隔热层构造图 13.4.1－4 小青瓦架空隔热层构造图 13.4.1－2 预制细石混凝土半园弧架空隔热层构造图 13.4.1－3 细石混凝土大瓦架空层构造13.4.3 操作工艺13.4.2工艺流程基层验收基层清理表面勾堰1〜阴养护齡收1）架空层屋面施工...
