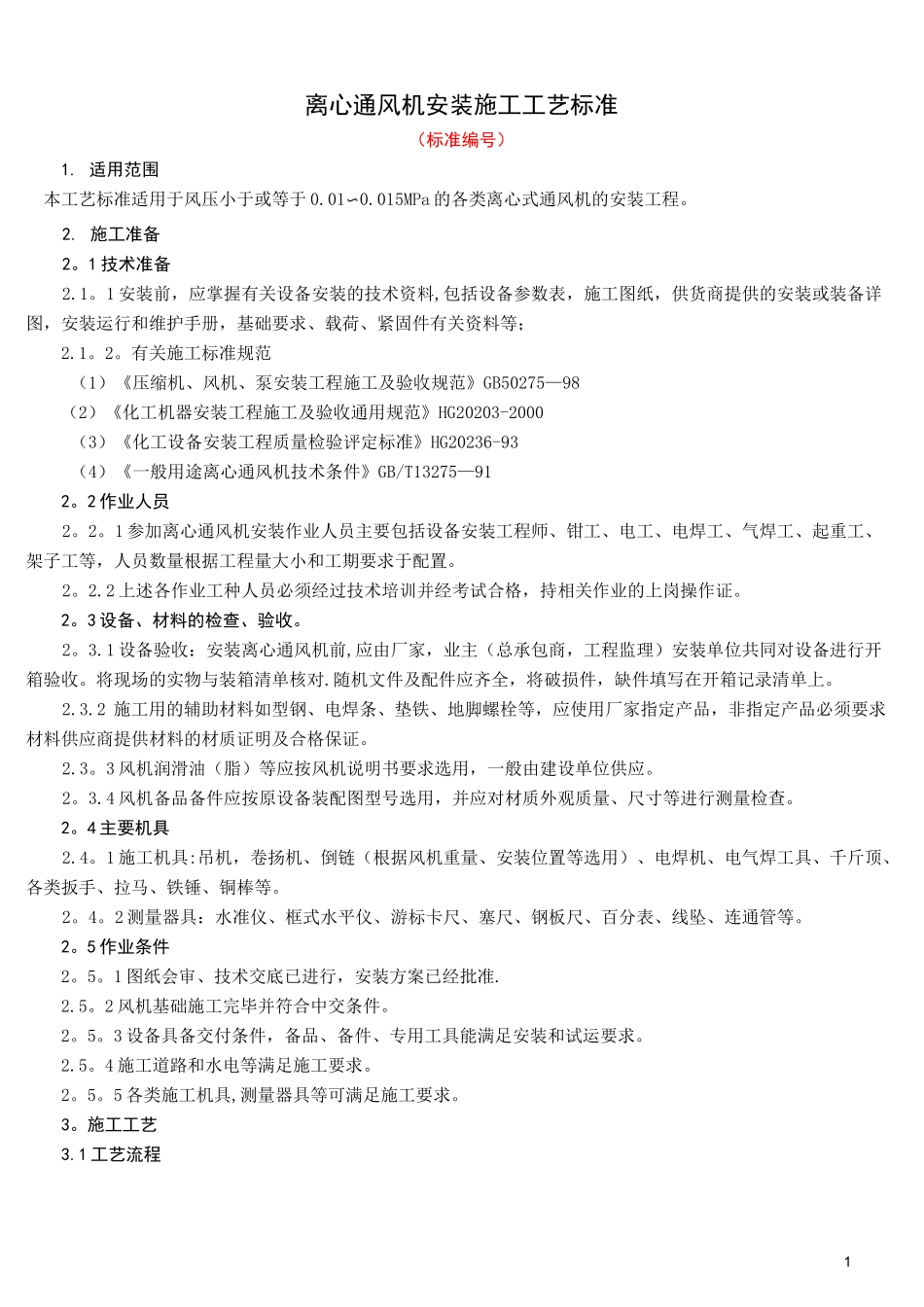

离心通风机安装施工工艺标准(完)_第1页
1/8

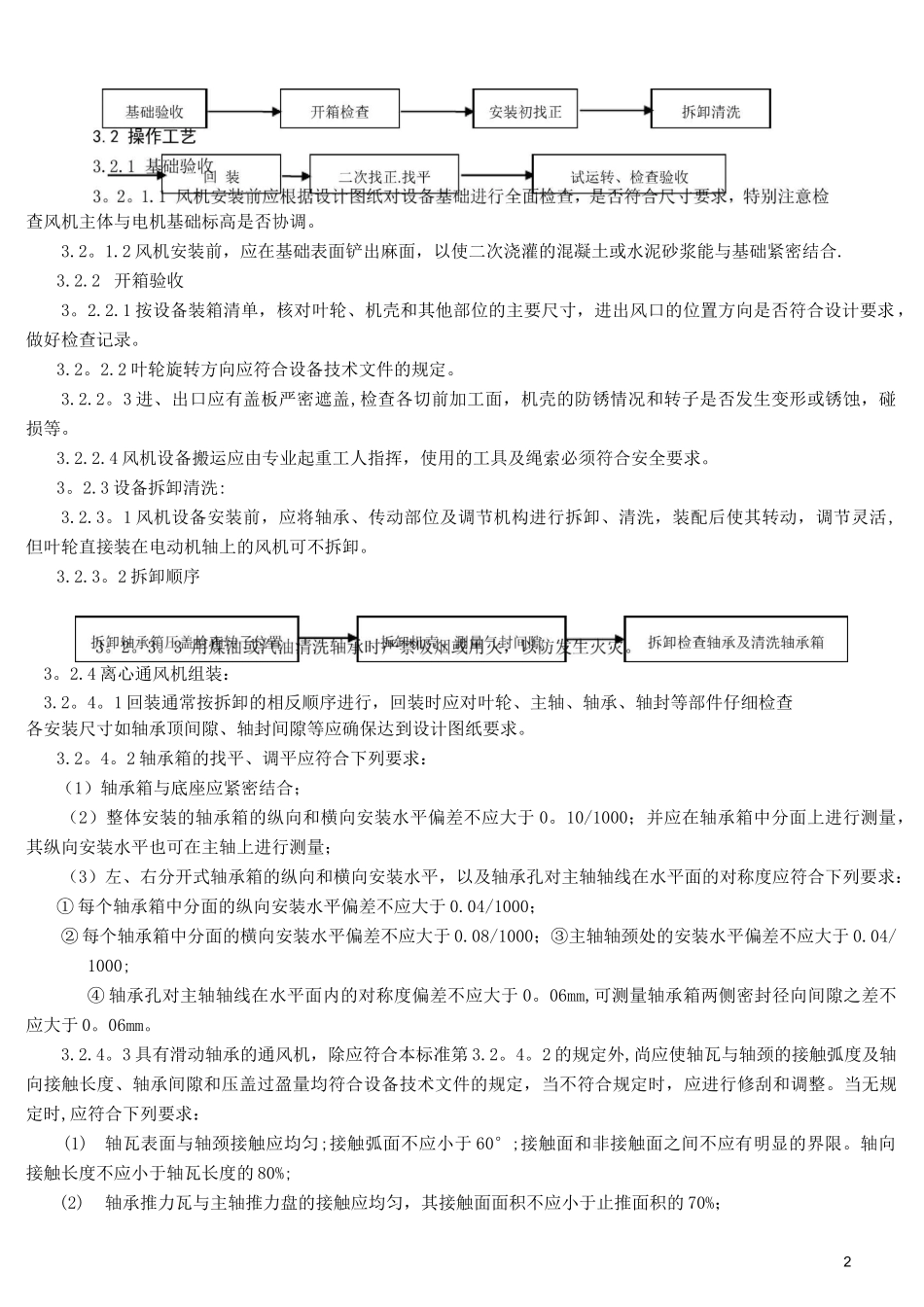

离心通风机安装施工工艺标准(完)_第2页
2/8

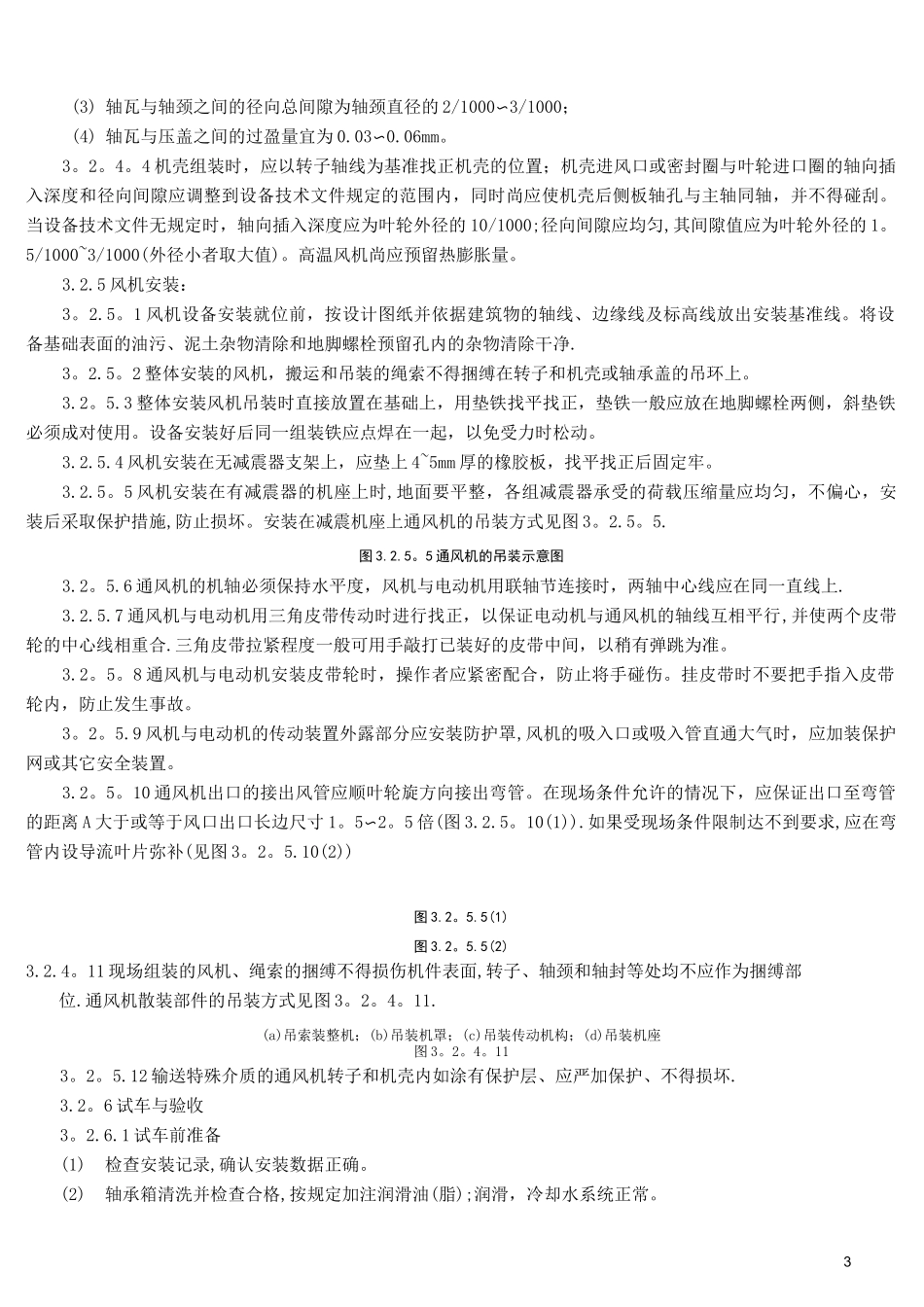

离心通风机安装施工工艺标准(完)_第3页
3/8
1离心通风机安装施工工艺标准(标准编号)1. 适用范围本工艺标准适用于风压小于或等于 0.01〜0.015MPa 的各类离心式通风机的安装工程。2. 施工准备2。1 技术准备2.1。1 安装前,应掌握有关设备安装的技术资料,包括设备参数表,施工图纸,供货商提供的安装或装备详图,安装运行和维护手册,基础要求、载荷、紧固件有关资料等;2.1。2。有关施工标准规范(1)《压缩机、风机、泵安装工程施工及验收规范》GB50275—98(2)《化工机器安装工程施工及验收通用规范》HG20203-2000(3)《化工设备安装工程质量检验评定标准》HG20236-93(4)《一般用途离心通风机技术条件》GB/T13275—912。2 作业人员2。2。1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等,人员数量根据工程量大小和工期要求于配置。2。2.2 上述各作业工种人员必须经过技术培训并经考试合格,持相关作业的上岗操作证。2。3 设备、材料的检查、验收。2。3.1 设备验收:安装离心通风机前,应由厂家,业主(总承包商,工程监理)安装单位共同对设备进行开箱验收。将现场的实物与装箱清单核对.随机文件及配件应齐全,将破损件,缺件填写在开箱记录清单上。2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等,应使用厂家指定产品,非指定产品必须要求材料供应商提供材料的材质证明及合格保证。2.3。3 风机润滑油(脂)等应按风机说明书要求选用,一般由建设单位供应。2。3.4 风机备品备件应按原设备装配图型号选用,并应对材质外观质量、尺寸等进行测量检查。2。4 主要机具2.4。1 施工机具:吊机,卷扬机、倒链(根据风机重量、安装位置等选用)、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。2。4。2 测量器具:水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。2。5 作业条件2。5。1 图纸会审、技术交底已进行,安装方案已经批准.2.5。2 风机基础施工完毕并符合中交条件。2。5。3 设备具备交付条件,备品、备件、专用工具能满足安装和试运要求。2.5。4 施工道路和水电等满足施工要求。2。5。5 各类施工机具,测量器具等可满足施工要求。3。施工工艺3.1 工艺流程2查风机主体与电机基础标高是否协调。3.2。1.2 风机安装前,应在基础表面铲出麻面,以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合.3.2.2 开箱验收3。2.2.1 按设备装箱清单,核对叶轮、机壳和其他部位...
