小区室外天线覆盖模型

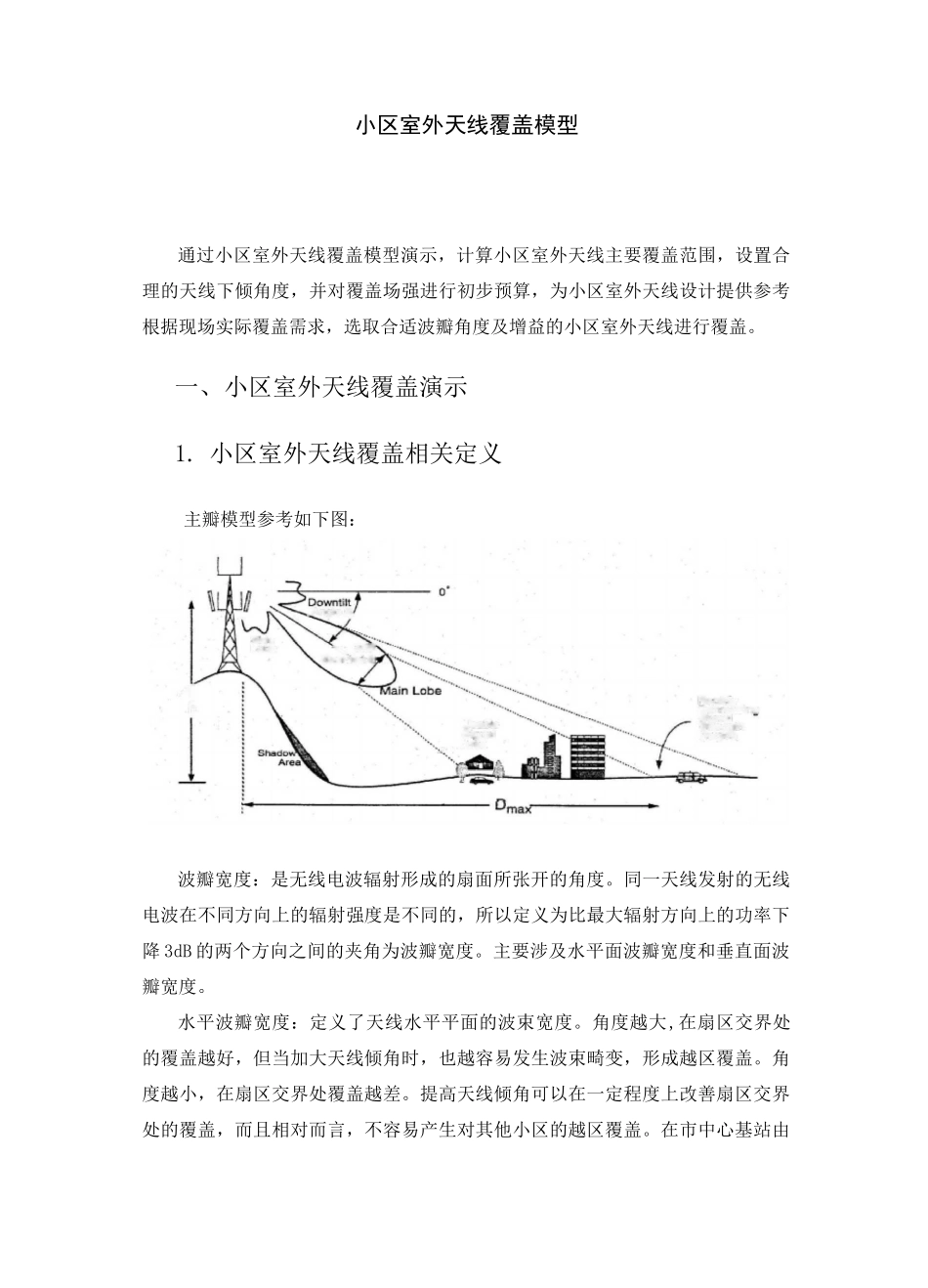

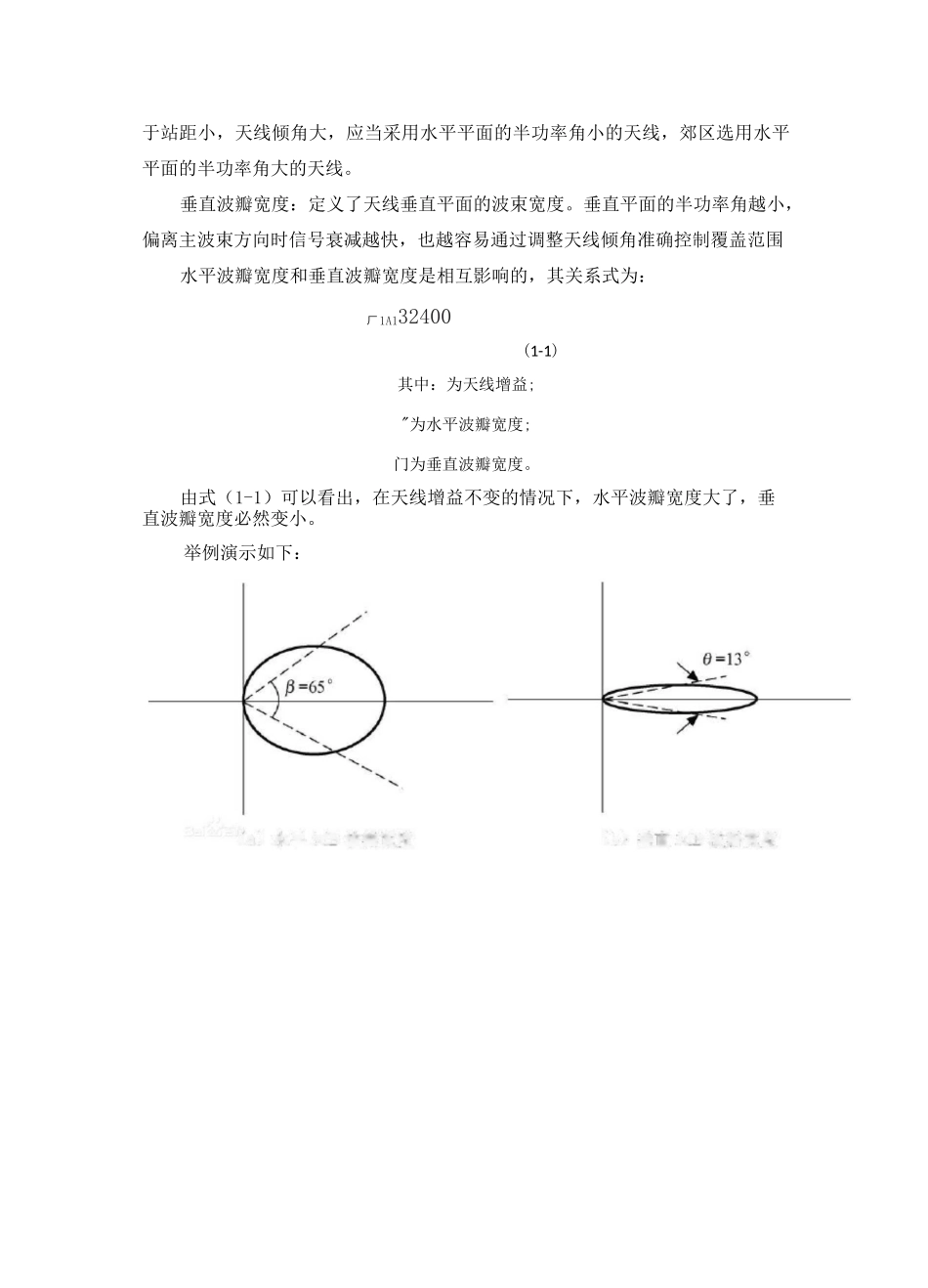

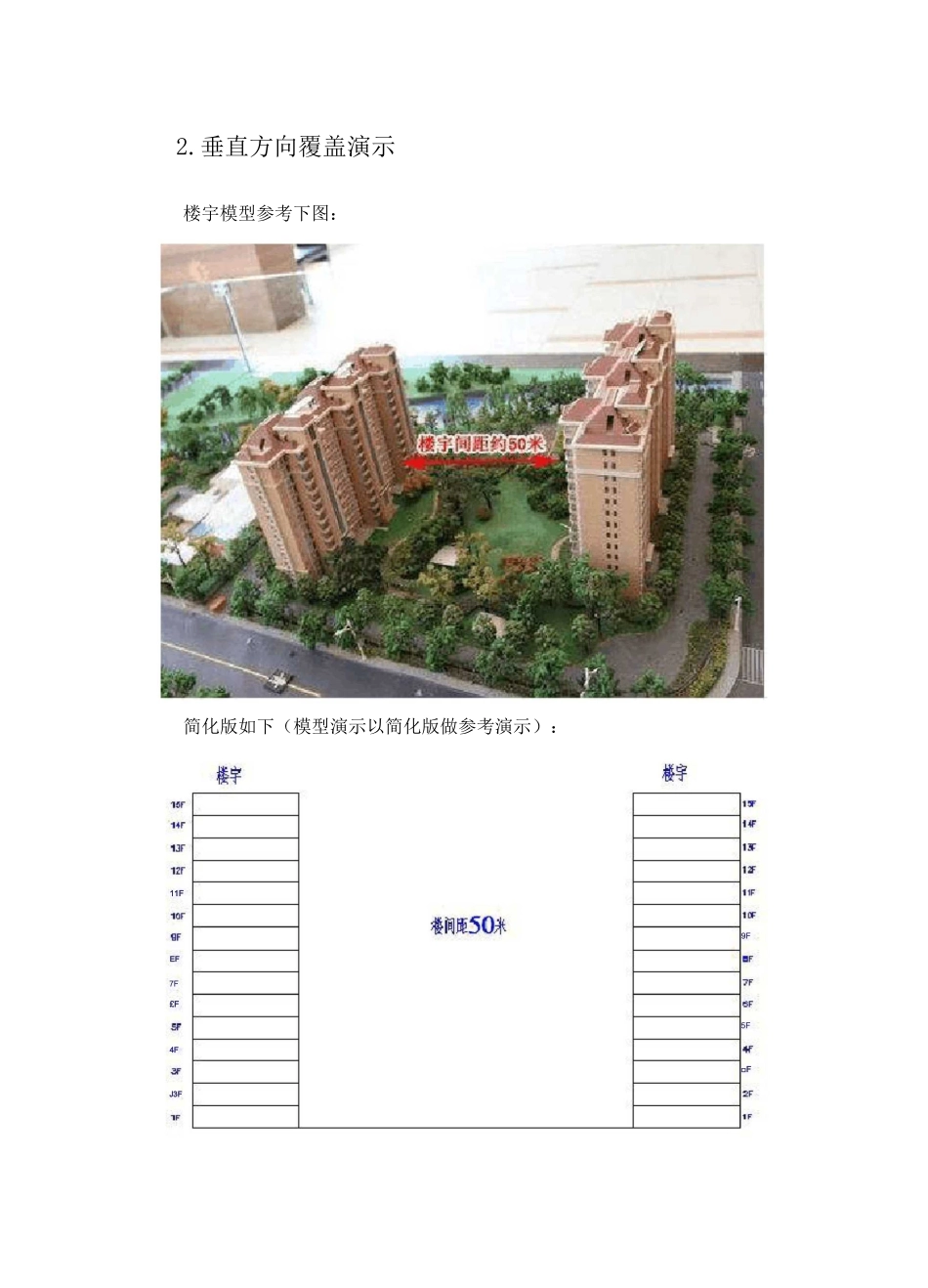

小区室外天线覆盖模型通过小区室外天线覆盖模型演示，计算小区室外天线主要覆盖范围，设置合理的天线下倾角度，并对覆盖场强进行初步预算，为小区室外天线设计提供参考根据现场实际覆盖需求，选取合适波瓣角度及增益的小区室外天线进行覆盖。一、小区室外天线覆盖演示1. 小区室外天线覆盖相关定义波瓣宽度：是无线电波辐射形成的扇面所张开的角度。同一天线发射的无线电波在不同方向上的辐射强度是不同的，所以定义为比最大辐射方向上的功率下降 3dB 的两个方向之间的夹角为波瓣宽度。主要涉及水平面波瓣宽度和垂直面波瓣宽度。水平波瓣宽度：定义了天线水平平面的波束宽度。角度越大,在扇区交界处的覆盖越好，但当加大天线倾角时，也越容易发生波束畸变，形成越区覆盖。角度越小，在扇区交界处覆盖越差。提高天线倾角可以在一定程度上改善扇区交界处的覆盖，而且相对而言，不容易产生对其他小区的越区覆盖。在市中心基站由主瓣模型参考如下图：SideLobe^Anglo 巾UsabteSignal 対&a1■\3dBBeamwijdtlRapidlyDe 亡reasinc?SignalStrengthRppim于站距小，天线倾角大，应当采用水平平面的半功率角小的天线，郊区选用水平平面的半功率角大的天线。垂直波瓣宽度：定义了天线垂直平面的波束宽度。垂直平面的半功率角越小，偏离主波束方向时信号衰减越快，也越容易通过调整天线倾角准确控制覆盖范围水平波瓣宽度和垂直波瓣宽度是相互影响的，其关系式为：厂 1A132400(1-1)其中：为天线增益;"为水平波瓣宽度;门为垂直波瓣宽度。由式（1-1）可以看出，在天线增益不变的情况下，水平波瓣宽度大了，垂直波瓣宽度必然变小。举例演示如下：（b）垂直期 B 波瓣宽度U）水平阳 R 波瓣宽度2.垂直方向覆盖演示楼宇模型参考下图：简化版如下（模型演示以简化版做参考演示）：11F9FEF7F£F5F4F□FJ3F1)主瓣向下覆盖例：小区室外天线垂直波瓣 30 度角，两栋相同高度楼宇对打覆盖，楼层高度 3.3 米，楼宇相距 50 米，尽量避免上旁瓣信号外泄，主瓣尽量全覆盖到楼宇上，以上半功率点水平方向为覆盖起始向下覆盖，这样小区室外天线下倾角为 15 度，主瓣方向可覆盖 8 层，覆盖演示如下：以上半功率点水平方向为覆盖起始向下覆盖，下倾角设置为垂直波瓣角度的一半。使用 30 度垂直波瓣角度的小区室外天线要覆盖 15 层高楼间距 50 米楼宇则需要两副小区室外天线，一副放置在楼顶（下倾角 15 度），一副放置在一楼（上12F9F2TIF7F■5F-IF¥2F1F15F...
