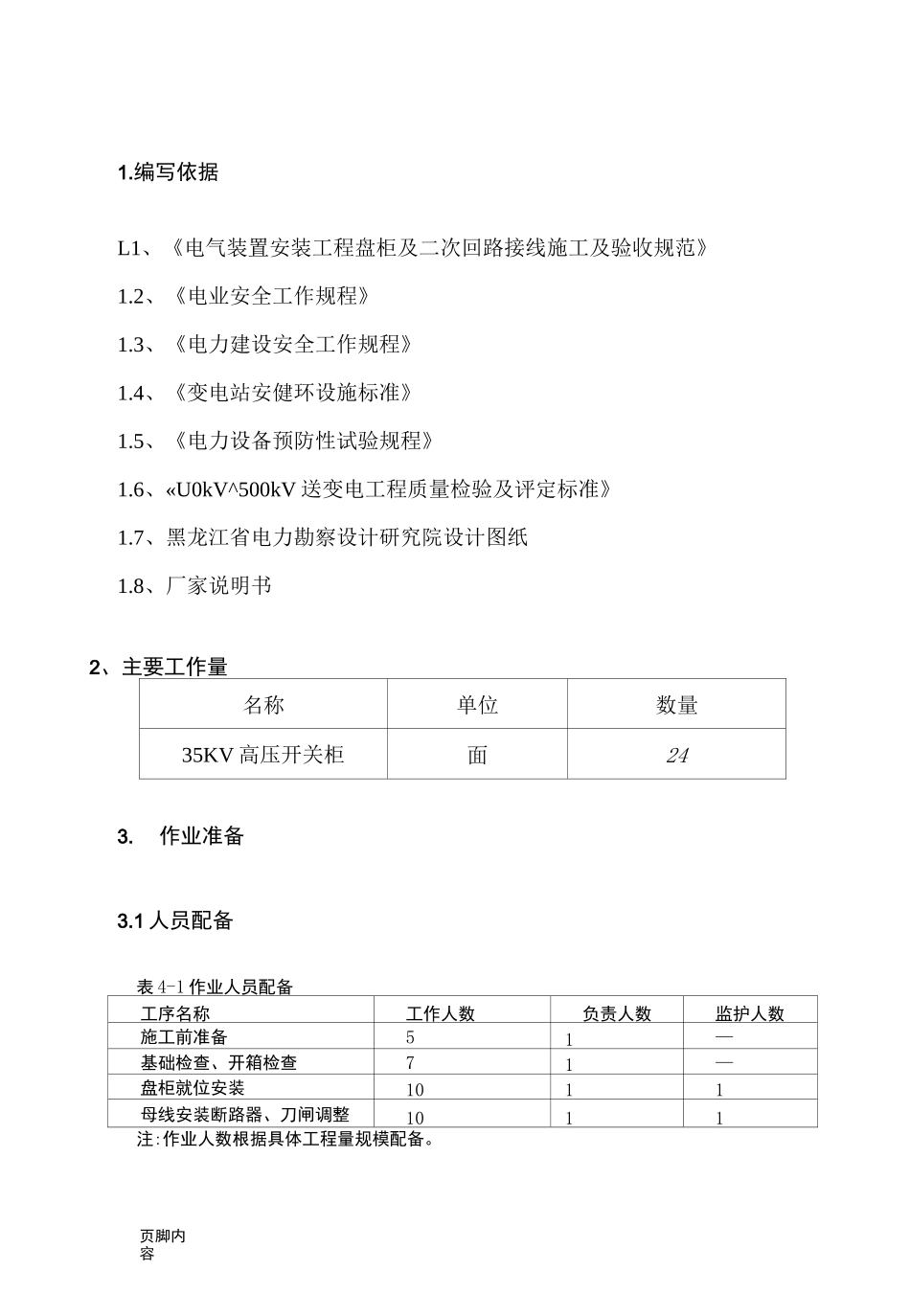

页脚内容宁夏华夏特钢 330kV 变电站工程330KV 变电站电气安装工程35KV 高压开关柜安装作业指导书编制:年月日安全审核:年月日质量审核:年月日审批:年月日目录1. 编写依据 12. 主要工作量 13. 作业准备 14. 作业流程 35•作业方法 36. 安健环境控制措施 77. 质量控制措施及检验标准 10页脚内容1.编写依据L1、《电气装置安装工程盘柜及二次回路接线施工及验收规范》1.2、《电业安全工作规程》1.3、《电力建设安全工作规程》1.4、《变电站安健环设施标准》1.5、《电力设备预防性试验规程》1.6、«U0kV^500kV 送变电工程质量检验及评定标准》1.7、黑龙江省电力勘察设计研究院设计图纸1.8、厂家说明书2、主要工作量名称单位数量35KV 高压开关柜面243.作业准备3.1 人员配备表 4-1 作业人员配备工序名称工作人数负责人数监护人数施工前准备51—基础检查、开箱检查71—盘柜就位安装1011母线安装断路器、刀闸调整1011注:作业人数根据具体工程量规模配备。页脚内容3.2 工器具及仪器仪表配置表 4-2 主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1液压叉车3T台12吊车25T台13交流焊机380V台14冲击钻台15移动式电源盘220V只16水准仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm 厚根若干临时支垫13短木方10cm 厚根若干临时支垫14螺丝刀一字把215螺丝刀十字把216锂刀圆形把117锂刀扁形把118撬杠根419手锤2 磅把120垫铁1mm片若干21垫铁2mm片若干22垫铁3mm片若干23吸尘器台124数字游标卡尺把125角尺把126水平尺400mm把127棉线扎128脚手架H=l.9 米付3带连接斜撑28脚手架H 二 1 米付3带连接斜撑注:工器具及仪器仪表根据具体工程量规模配备。4、作业流程4.1 作业(工序)流程图页脚内容5、作业方法5.1 施工准备5.1.1 技术准备:按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底,交底要有针对性;5. 1.2 人员组织:技术负责人、安装负责人、安全质量负责人和技术工人;5.1.3 机具的准备:按施工要求准备机具并对其性能及状态进行检查和维护;5.1.4 施工材料准备:焊条、螺栓、油漆等。5.2 基础检查5.2.1 用水准仪及钢卷尺对开关柜基础进行核对尺寸,检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求,以及检查基础槽钢的直线度和水平度,误差不得超过允许值;检查高压及控制电缆的孔洞是否对应开关柜的排列布置。5.2.2 清除基础槽钢面上的灰...
