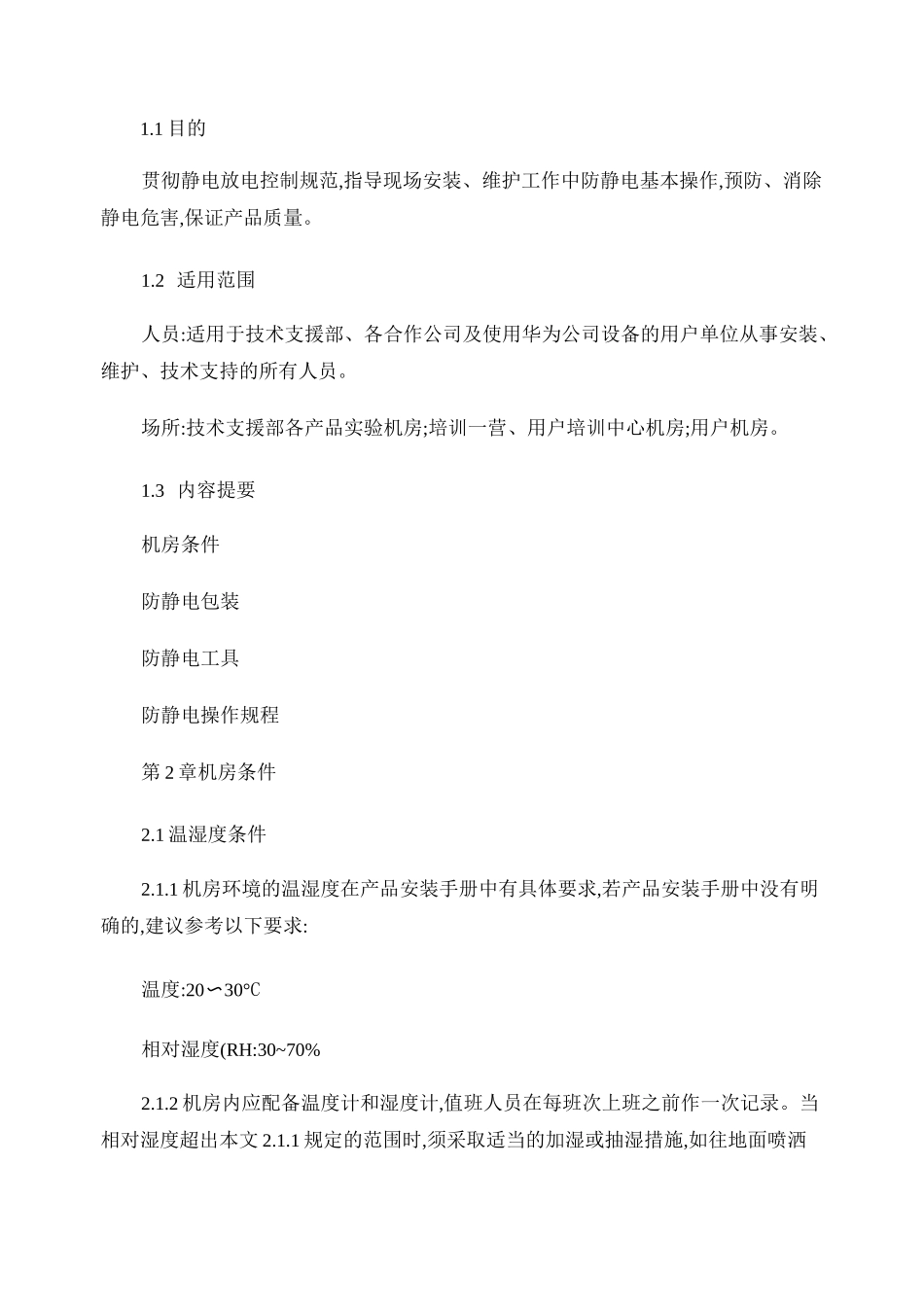

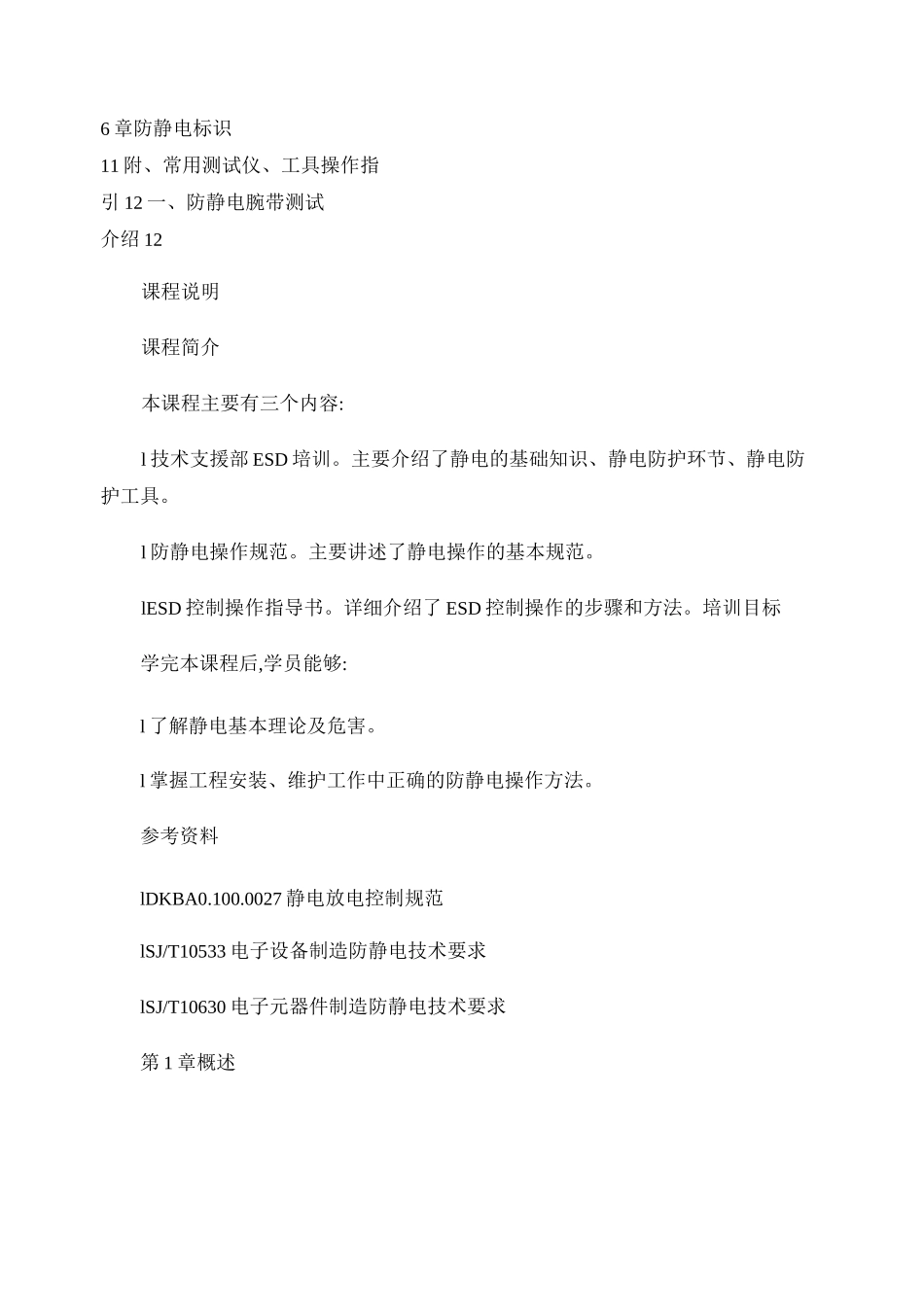

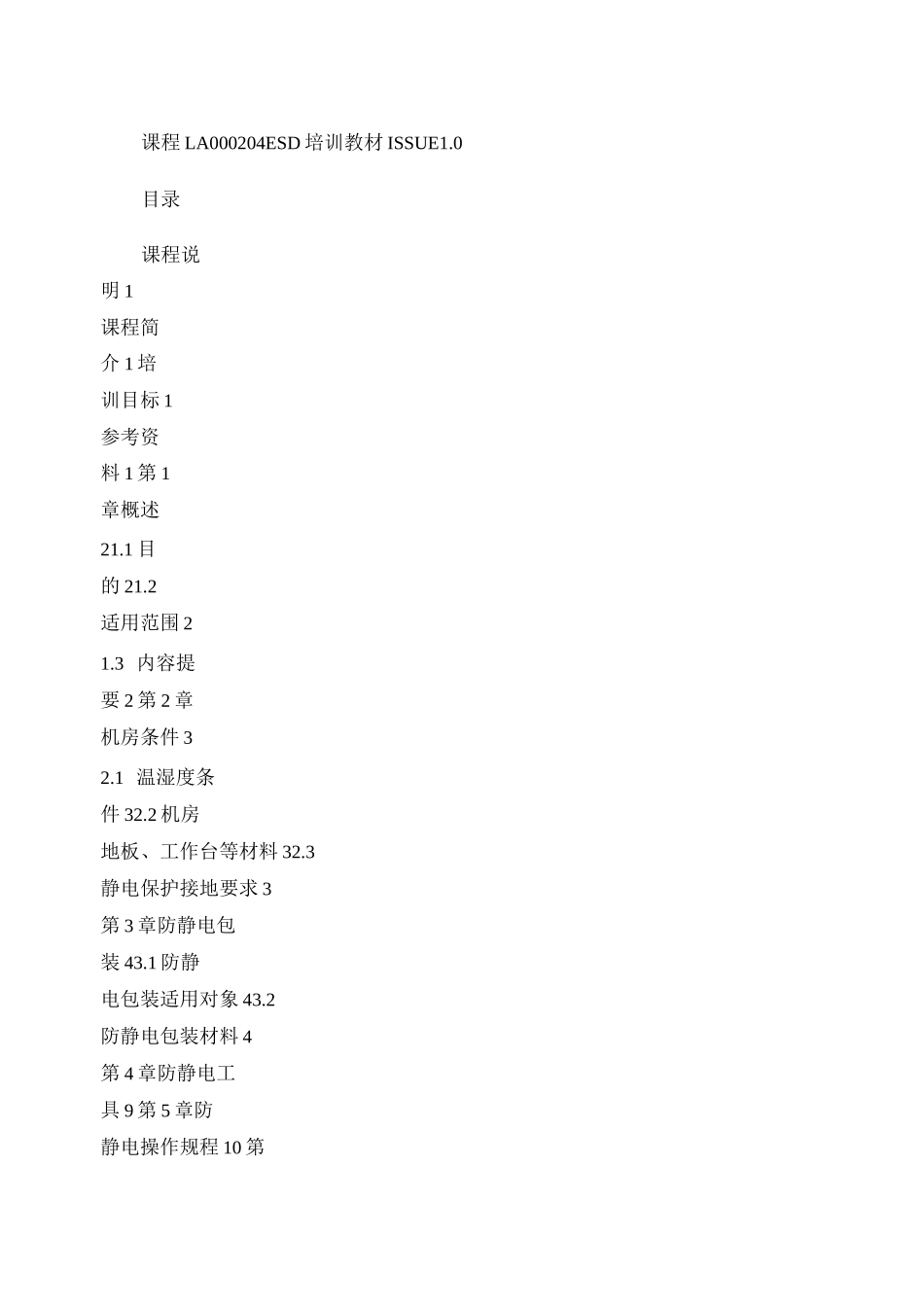

课程 LA000204ESD 培训教材 ISSUE1.0目录课程说明 1课程简介 1 培训目标 1参考资料 1 第 1章概述21.1 目的 21.2适用范围 21.3 内容提要 2 第 2 章机房条件 32.1 温湿度条件 32.2 机房地板、工作台等材料 32.3静电保护接地要求 3第 3 章防静电包装 43.1 防静电包装适用对象 43.2防静电包装材料 4第 4 章防静电工具 9 第 5 章防静电操作规程 10 第6 章防静电标识11 附、常用测试仪、工具操作指引 12 一、防静电腕带测试介绍 12课程说明课程简介本课程主要有三个内容:l 技术支援部 ESD 培训。主要介绍了静电的基础知识、静电防护环节、静电防护工具。l 防静电操作规范。主要讲述了静电操作的基本规范。lESD 控制操作指导书。详细介绍了 ESD 控制操作的步骤和方法。培训目标学完本课程后,学员能够:l 了解静电基本理论及危害。l 掌握工程安装、维护工作中正确的防静电操作方法。参考资料lDKBA0.100.0027 静电放电控制规范lSJ/T10533 电子设备制造防静电技术要求lSJ/T10630 电子元器件制造防静电技术要求第 1 章概述1.1 目的贯彻静电放电控制规范,指导现场安装、维护工作中防静电基本操作,预防、消除静电危害,保证产品质量。1.2 适用范围人员:适用于技术支援部、各合作公司及使用华为公司设备的用户单位从事安装、维护、技术支持的所有人员。场所:技术支援部各产品实验机房;培训一营、用户培训中心机房;用户机房。1.3 内容提要机房条件防静电包装防静电工具防静电操作规程第 2 章机房条件2.1 温湿度条件2.1.1 机房环境的温湿度在产品安装手册中有具体要求,若产品安装手册中没有明确的,建议参考以下要求:温度:20〜30°C相对湿度(RH:30~70%2.1.2 机房内应配备温度计和湿度计,值班人员在每班次上班之前作一次记录。当相对湿度超出本文 2.1.1 规定的范围时,须采取适当的加湿或抽湿措施,如往地面喷洒适量水、使用加湿器或抽湿机等。2.2 机房地板、工作台等材料1、机房内应避免使用以下易产生静电荷的非防静电材料:A 油漆或浸漆表面、普通塑料帖面、普通乙烯及树脂表面的工作台;B 塑料及普通地板革、抛光打蜡木地板、普通乙烯树脂的地板。2、避免在机房内直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。3、维护操作台上宜布放防静电台垫,并保证台垫良好接地,禁止在维护操作台上堆放易产生静电的塑料、化纤、毛、麻等杂物。2.3 静电保护接地要求机房应有保护接地排,设备保护接地...
