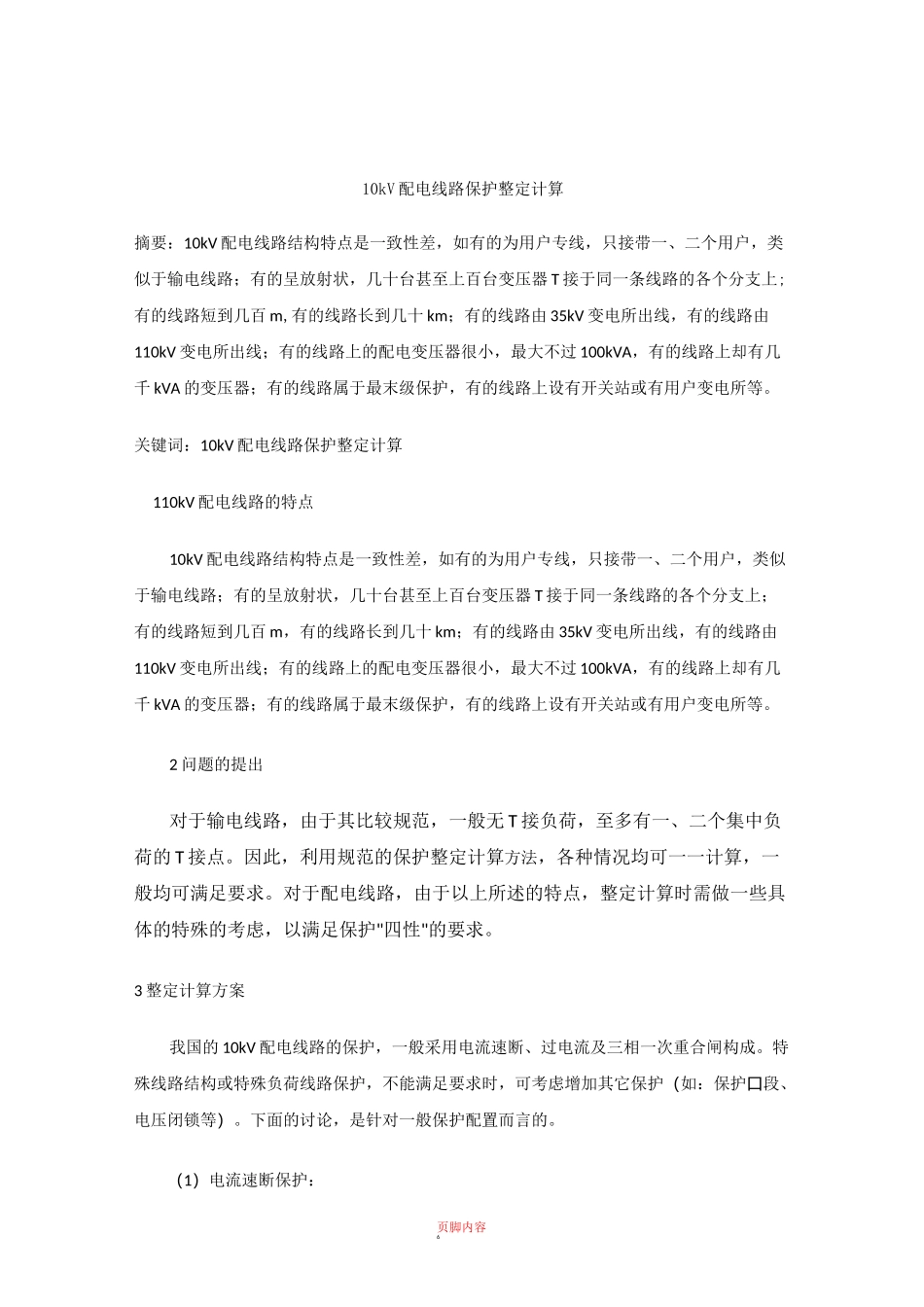

10kV 配电线路保护 整定计算

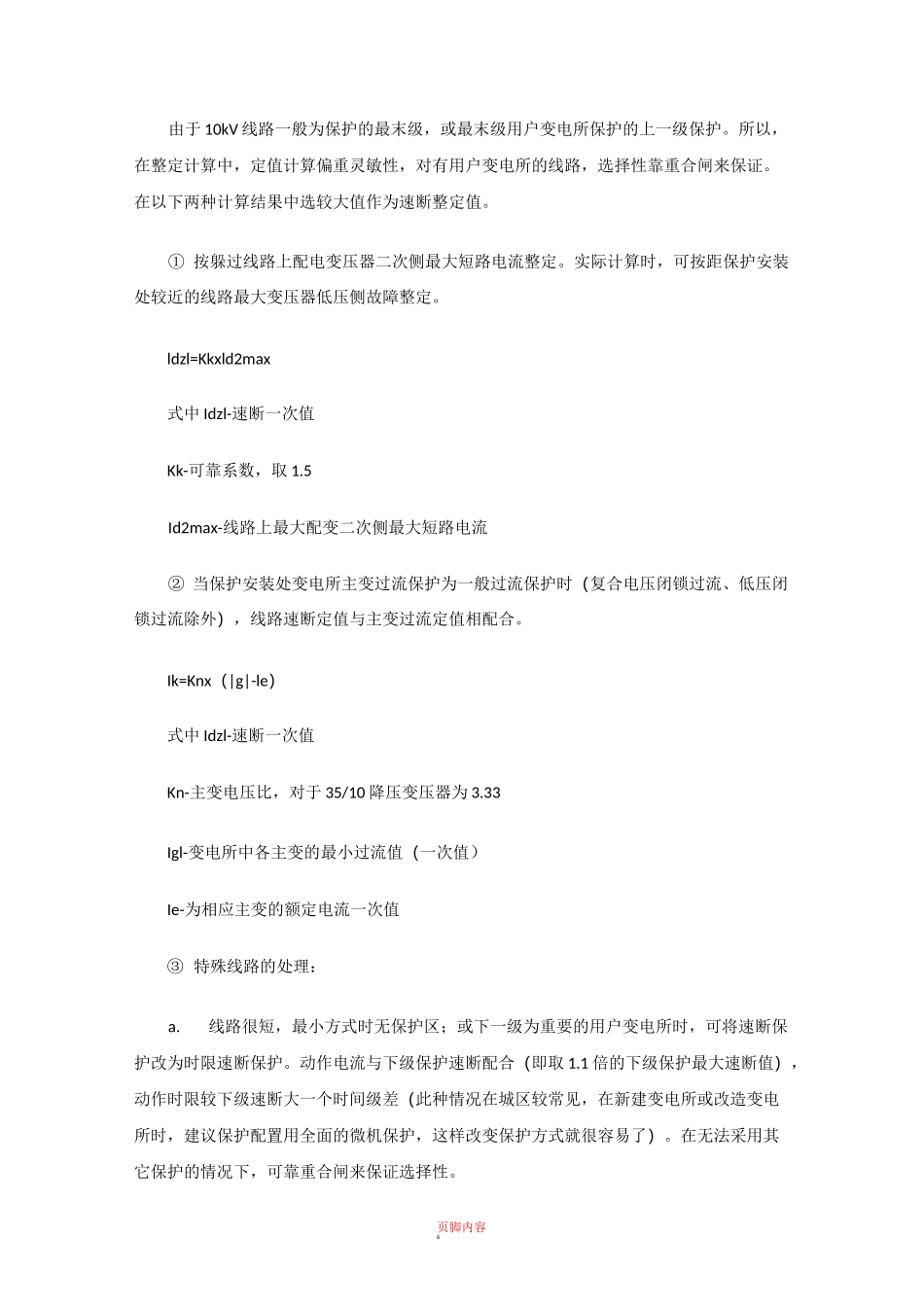

页脚内容610kV 配电线路保护整定计算摘要：10kV 配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器 T 接于同一条线路的各个分支上;有的线路短到几百 m,有的线路长到几十 km；有的线路由 35kV 变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过 100kVA，有的线路上却有几千 kVA 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。关键词：10kV 配电线路保护整定计算110kV 配电线路的特点10kV 配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器 T 接于同一条线路的各个分支上；有的线路短到几百 m，有的线路长到几十 km；有的线路由 35kV 变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过 100kVA，有的线路上却有几千 kVA 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。2 问题的提出对于输电线路，由于其比较规范，一般无 T 接负荷，至多有一、二个集中负荷的 T 接点。因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。3 整定计算方案我国的 10kV 配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护（如：保护口段、电压闭锁等）。下面的讨论，是针对一般保护配置而言的。（1）电流速断保护：页脚内容6由于 10kV 线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。在以下两种计算结果中选较大值作为速断整定值。① 按躲过线路上配电变压器二次侧最大短路电流整定。实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。ldzl=Kkxld2max式中 Idzl-速断一次值Kk-可靠系数，取 1.5Id2max-线路上最大配变二次侧最大短路电流② 当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外），线路速断定值与主变过流定值相配合。Ik=Knx（|g|-le）式中 Idzl-速断一次值Kn-主变电压...
