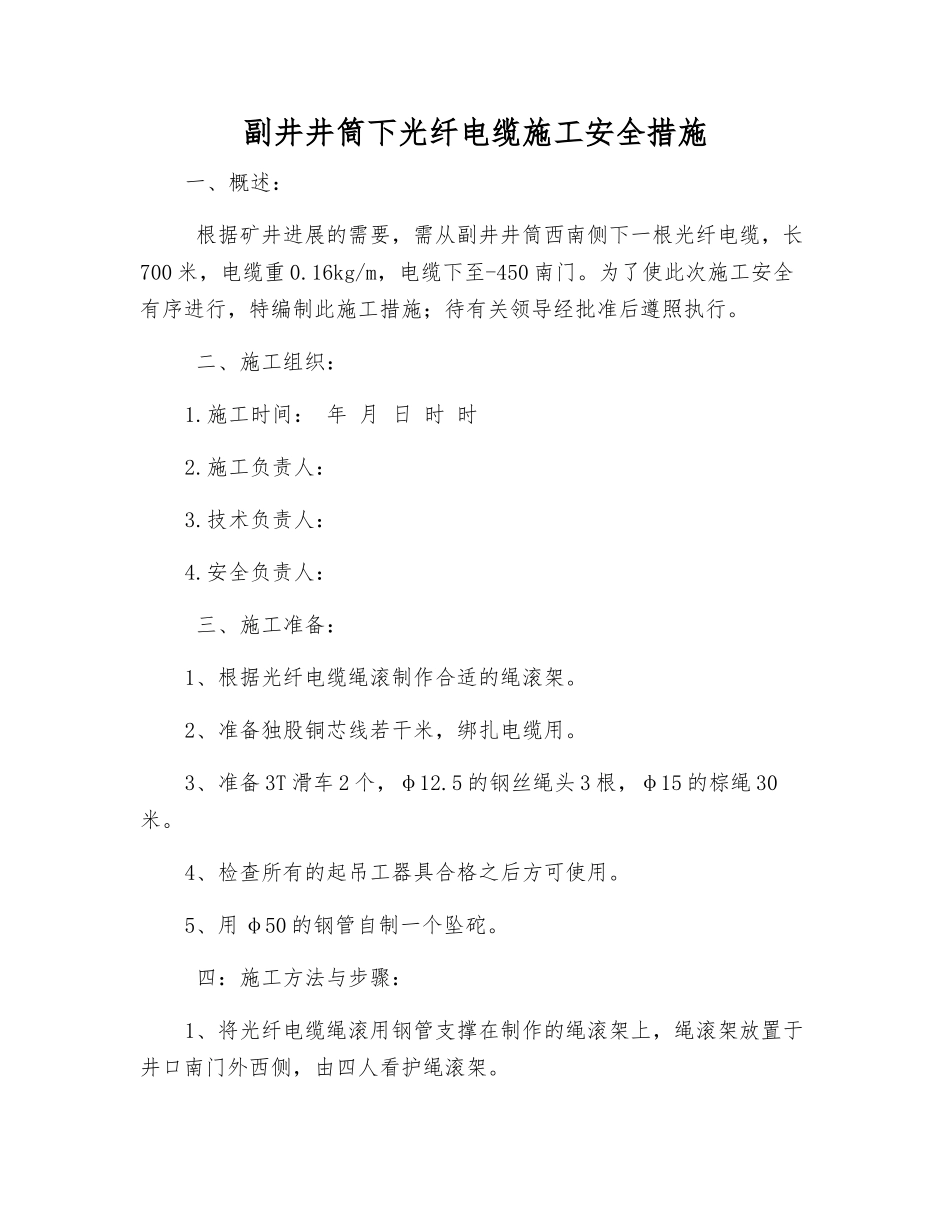

副井井筒下光纤电缆施工安全措施一、概述： 根据矿井进展的需要，需从副井井筒西南侧下一根光纤电缆，长700 米，电缆重 0.16kg/m，电缆下至-450 南门。为了使此次施工安全有序进行，特编制此施工措施；待有关领导经批准后遵照执行。 二、施工组织：1.施工时间： 年 月 日 时 时2.施工负责人：3.技术负责人：4.安全负责人： 三、施工准备：1、根据光纤电缆绳滚制作合适的绳滚架。2、准备独股铜芯线若干米，绑扎电缆用。3、准备 3T 滑车 2 个，φ12.5 的钢丝绳头 3 根，φ15 的棕绳 30米。4、检查所有的起吊工器具合格之后方可使用。5、用 φ50 的钢管自制一个坠砣。 四：施工方法与步骤：1、将光纤电缆绳滚用钢管支撑在制作的绳滚架上，绳滚架放置于井口南门外西侧，由四人看护绳滚架。2、在+17.5M 处的西侧套架梁上披一 φ12.5 的钢丝绳头，用旧带面保护好，挂上一只 3T 滑车，调整滑车位置，固定好，并在井口西南侧挂一只滑车，作为改向用。3、用棕绳将光纤电缆头带上井架，穿过滑车后拉至井口，穿过井口改向滑车后卡好坠砣。4、由人工转动光缆绳滚，开始下放光缆。同时西罐笼顶站两个人，一个拿对讲机，一人执手锤，联系信号，运转绞车，西罐笼下放，速度与绳滚速度保持同步，仔细监视光缆的下放情况。5、井口由施工负责人用对讲机与井筒内罐笼顶上的人员进行联系，同时再安排一人在井口用手锤与井筒人员进行联系，以防对讲机信号不清，确保信号畅通。6、当光缆头下放到-450 水平后，联系信号，绞车停止运转，光缆停止下放。7、罐笼顶上的人员下到-450 北门，同时将坠砣和光缆引至-450南门。8、联系地面人员，转动绳滚，将光缆放至-450 南门指定地点，并留出做头所需长度后，联系地面人员停止转动绳滚。9、联系信号，将井下人员拉至地面。10、人员上到西罐笼顶上，联系信号，开动绞车，自上而下，用独股铜芯线将光缆绑扎在井筒西南侧的电缆架上。11、将光缆在井筒内固定可靠后，倒出绳滚上的光缆，并将光缆头用棕绳带上井架，根据使用单位指定的走向，将光缆倒至电缆桥架。 五、安全措施：1、参加施工人员都必须积极服从施工负责人指挥。2、在井口、井筒作业人员都必须带好保险带，安全帽，且保险带可靠生根在相对静止的物体上，站在罐笼顶上施工时，保险带必须可靠生根在罐笼顶上。3、井口施工用工具都必须留有保险绳，以防不慎而坠入井筒。4、施工时-250 水平、-450 水平、井口严禁闲杂人员在井口走动、滞留...
