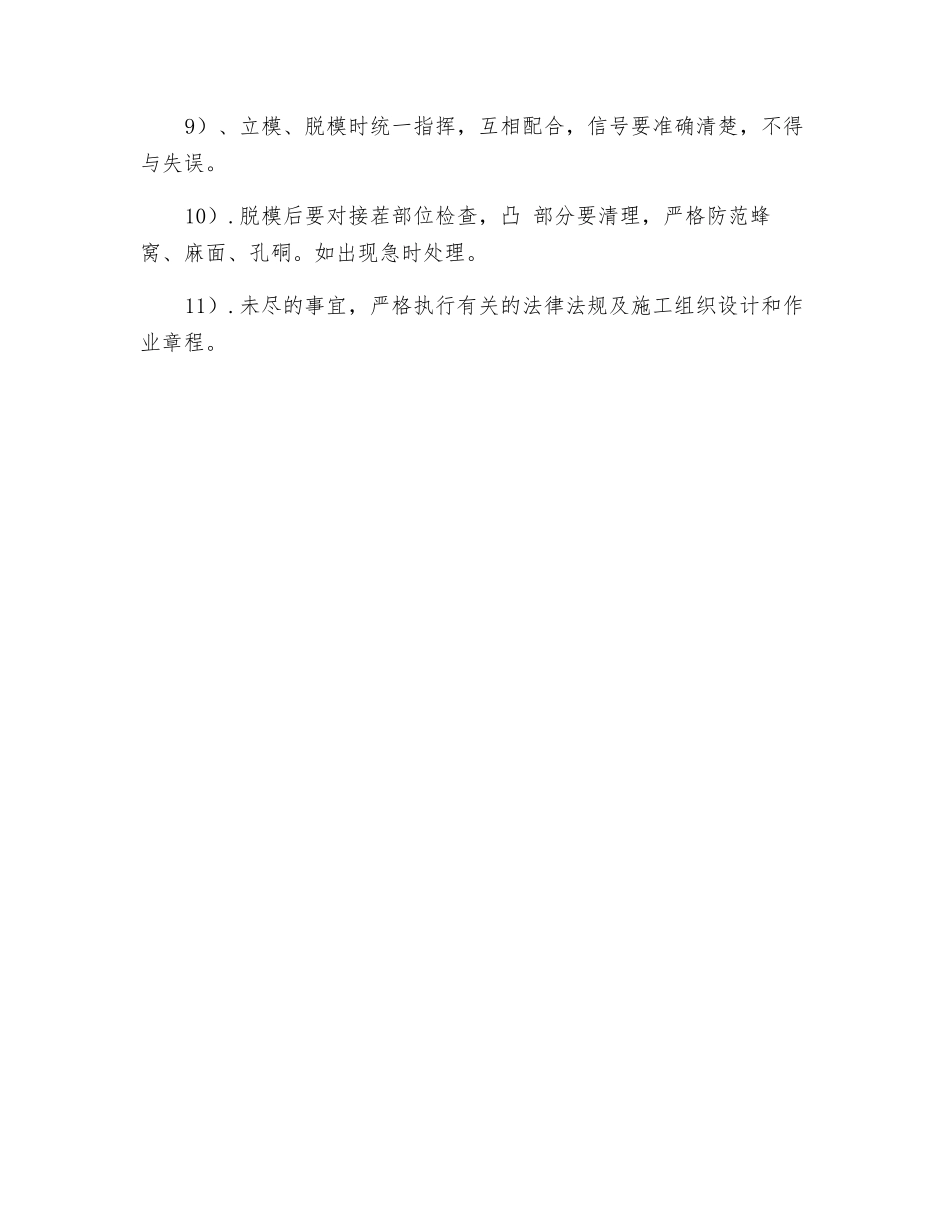

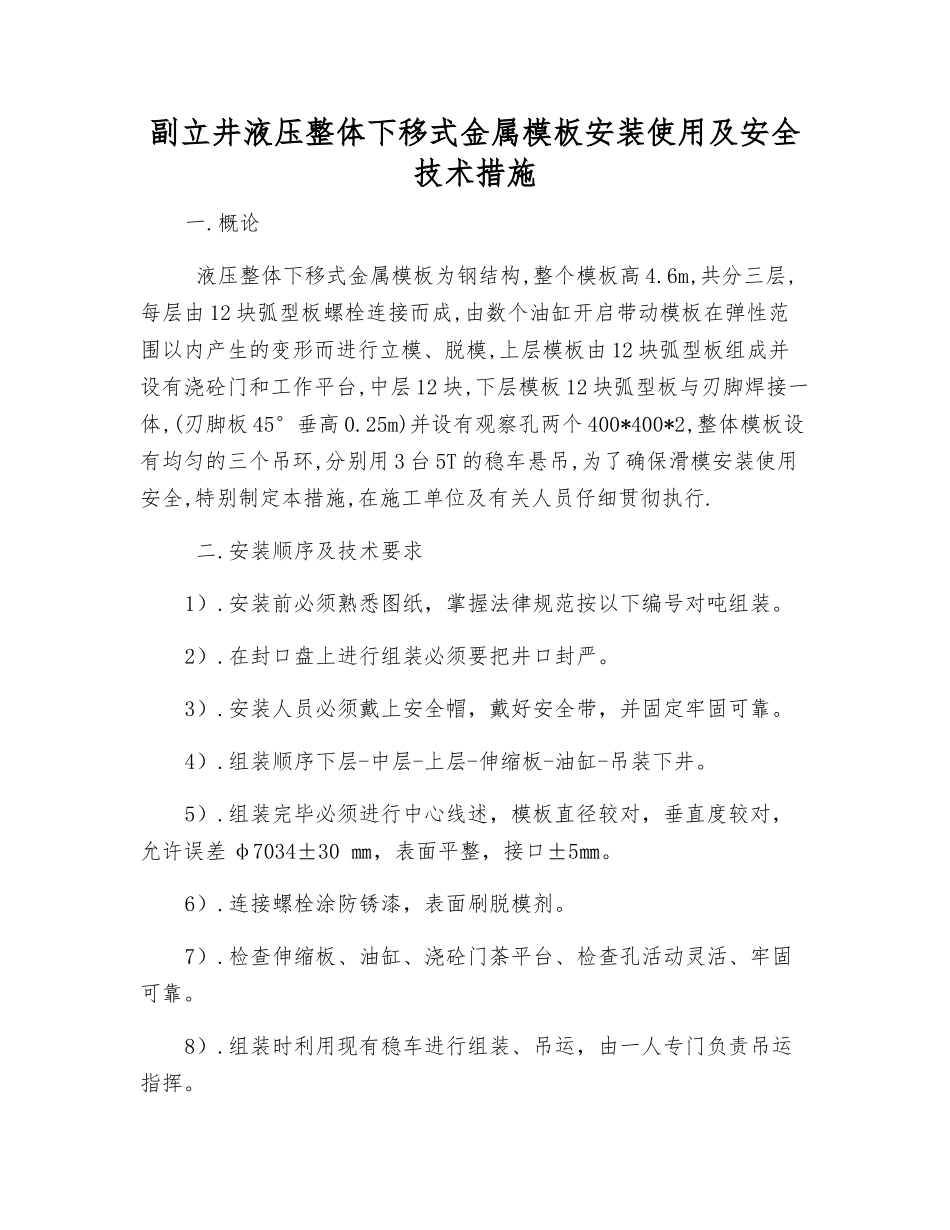

副立井液压整体下移式金属模板安装使用及安全技术措施一.概论 液压整体下移式金属模板为钢结构,整个模板高 4.6m,共分三层,每层由 12 块弧型板螺栓连接而成,由数个油缸开启带动模板在弹性范围以内产生的变形而进行立模、脱模,上层模板由 12 块弧型板组成并设有浇砼门和工作平台,中层 12 块,下层模板 12 块弧型板与刃脚焊接一体,(刃脚板 45°垂高 0.25m)并设有观察孔两个 400*400*2,整体模板设有均匀的三个吊环,分别用 3 台 5T 的稳车悬吊,为了确保滑模安装使用安全,特别制定本措施,在施工单位及有关人员仔细贯彻执行. 二.安装顺序及技术要求1）.安装前必须熟悉图纸，掌握法律规范按以下编号对吨组装。2）.在封口盘上进行组装必须要把井口封严。3）.安装人员必须戴上安全帽，戴好安全带，并固定牢固可靠。4）.组装顺序下层-中层-上层-伸缩板-油缸-吊装下井。5）.组装完毕必须进行中心线述，模板直径较对，垂直度较对，允许误差 φ7034±30 ㎜，表面平整，接口±5㎜。6）.连接螺栓涂防锈漆，表面刷脱模剂。7）.检查伸缩板、油缸、浇砼门荼平台、检查孔活动灵活、牢固可靠。8）.组装时利用现有稳车进行组装、吊运，由一人专门负责吊运指挥。9）.组装完毕经建设单位、监理公司及工程技术 质检人员检验后方可吊装 入井。10）.滑模悬吊稳车、悬吊钢丝绳要根据施工组织设计及作业章程要求配用。11）.悬吊钢丝绳回头打卡子必须符合有关规定要求，上瘾子与 相匹配，间距、数量符合规定，卡子螺栓必须坚固有效。12）滑模入井时要缓慢入井，严格防范碰撞产生变形。 三、立模与脱模振捣。1）.立模时要以井筒中心线为准，测点不得少于 8 点，进行半径较对。2）.立模时要用水平塑料管进行水平位的检查，测点不得少于 4点。3）立模后必须经监理、队长、质检员进行检查，符合标后进行浇砼。4）.分闪浇砼不得超过 0.5m，同时用振动棒振动，振动时间以浆液排出为止，再进行下一闪振动。5）.模板底脚要 严，在没有刃脚时必须垫砂，以防 浆茬。6）.如在振捣时发现有水必须先排水后振捣，确保砼质量。7）.脱模、砼浇注完进行下一段 开挖时，必须做好养护工作，砼强度达到 0.7～1MPa，时方可脱模。8）.脱模后要对滑模整体进行检查，清理砂浆，涂脱模剂。9）、立模、脱模时统一指挥，互相配合，信号要准确清楚，不得与失误。10）.脱模后要对接茬部位检查，凸 部分要清理，严格防范蜂窝、麻面、孔硐。如出现急时处理。11）.未尽的事宜，严格执行有关的法律法规及施工组织设计和作业章程。
