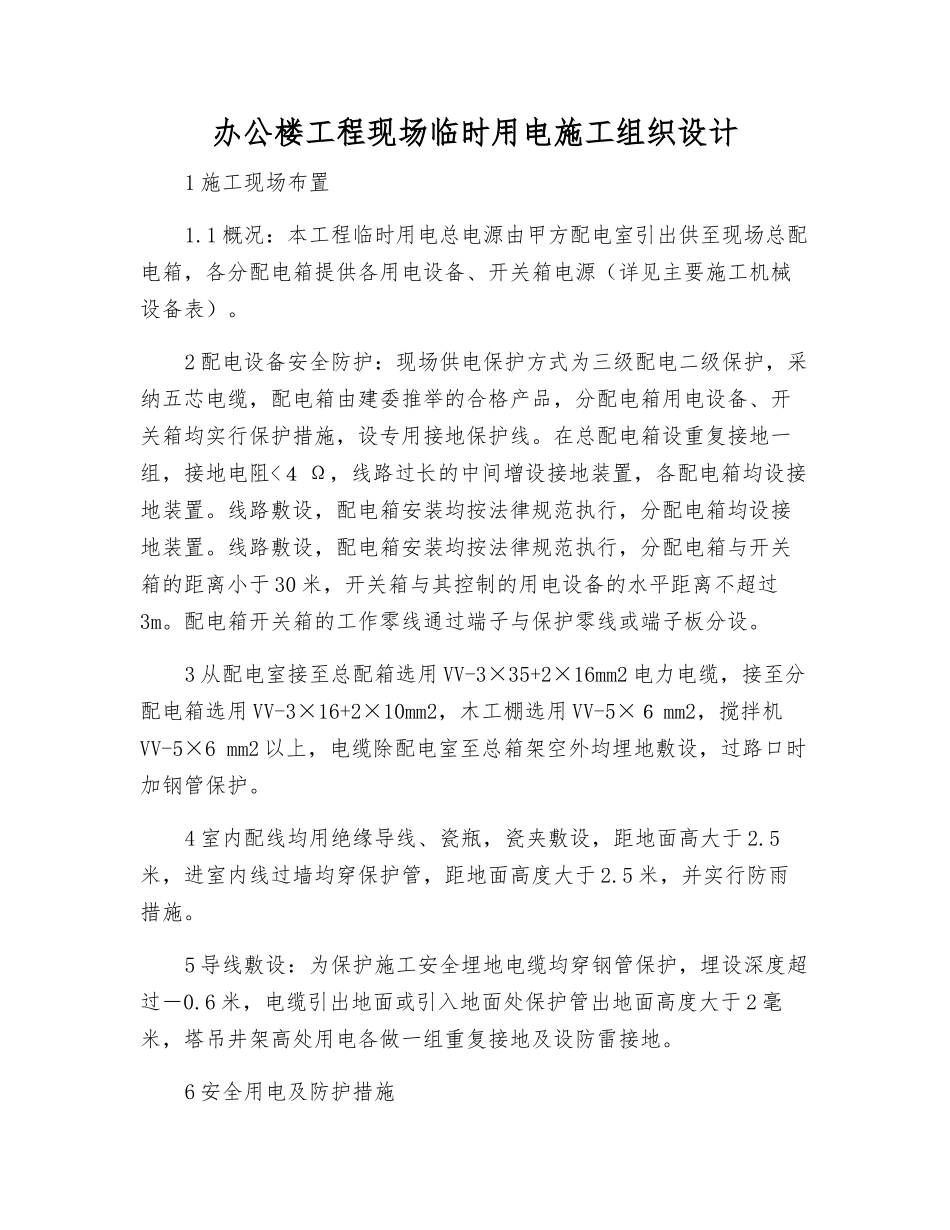

办公楼工程现场临时用电施工组织设计

办公楼工程现场临时用电施工组织设计1 施工现场布置1.1 概况：本工程临时用电总电源由甲方配电室引出供至现场总配电箱，各分配电箱提供各用电设备、开关箱电源（详见主要施工机械设备表）。2 配电设备安全防护：现场供电保护方式为三级配电二级保护，采纳五芯电缆，配电箱由建委推举的合格产品，分配电箱用电设备、开关箱均实行保护措施，设专用接地保护线。在总配电箱设重复接地一组，接地电阻<４ Ω，线路过长的中间增设接地装置，各配电箱均设接地装置。线路敷设，配电箱安装均按法律规范执行，分配电箱均设接地装置。线路敷设，配电箱安装均按法律规范执行，分配电箱与开关箱的距离小于 30 米，开关箱与其控制的用电设备的水平距离不超过3m。配电箱开关箱的工作零线通过端子与保护零线或端子板分设。3 从配电室接至总配箱选用 VV-3×35+2×16mm2 电力电缆，接至分配电箱选用 VV-3×16+2×10mm2，木工棚选用 VV-5×６ mm2，搅拌机VV-5×6 mm2 以上，电缆除配电室至总箱架空外均埋地敷设，过路口时加钢管保护。4 室内配线均用绝缘导线、瓷瓶，瓷夹敷设，距地面高大于 2.5米，进室内线过墙均穿保护管，距地面高度大于 2.5 米，并实行防雨措施。5 导线敷设：为保护施工安全埋地电缆均穿钢管保护，埋设深度超过－0.6 米，电缆引出地面或引入地面处保护管出地面高度大于 2 毫米，塔吊井架高处用电各做一组重复接地及设防雷接地。6 安全用电及防护措施6.1 不得在高低压线路下施工，高低压线路下方不得搭设作业棚，建生活设施或堆放构件、架具材料及其他杂物。6.2 工程脚手架的外侧边缘与架空线路的边缘之间必须保护安全距离。6.3 起重机械等 10W 的架空线路边缘小距离不得小于 2 米。对于达不到最小距离时，必须实行安全措施，增设屏障、围栏，并悬挂醒目的警示标志牌。6.4 接地与接零保护：施工现场所有电器设备金属外壳用专用保护零线连接施工现场的电力系统，严禁用大地作地线或零线。专用保护零线由配电室的零线引出，零线不得装设开关或熔断器，防雷接地的电器设备，必须同时二线，每一重复接地装置的接地电阻值不大于1Ω，手持式用电设备的保护零线应在绝缘良好的多股铜芯橡皮电缆内，其截面不得小于 1.5mm2，其芯线颜色为绿/黄双色线。6.5 使用与维护6.5.1 所有配电箱均标明其名称、用途，并做出电路标记，箱门配锁，专人负责。6.5.2 所有配电箱，开关箱每月进行检查和维修一次，检查维修人员均匀专业电工...
