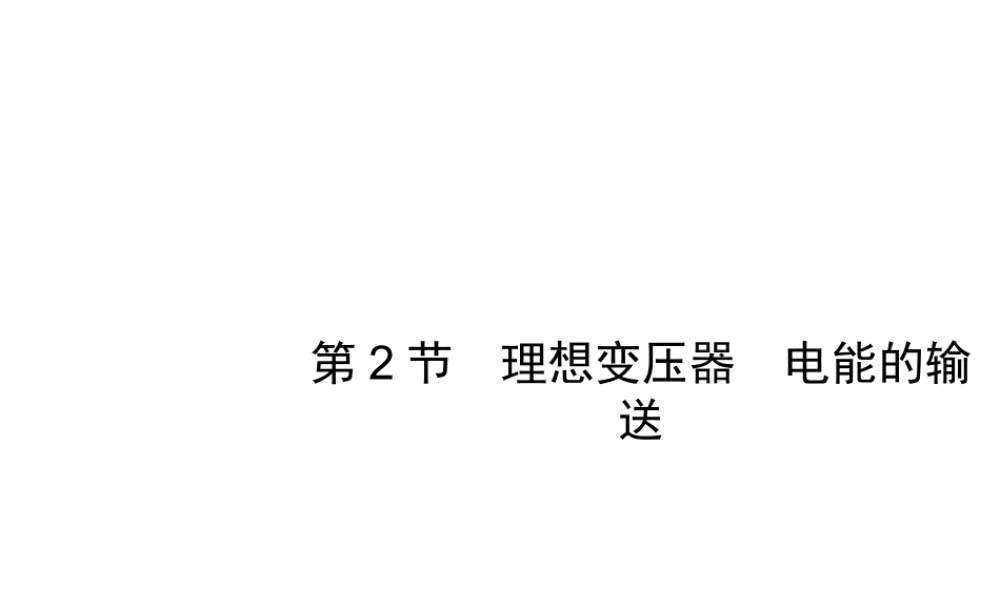

第 2 节 理想变压器 电能的输送-2-知识梳理考点自诊1

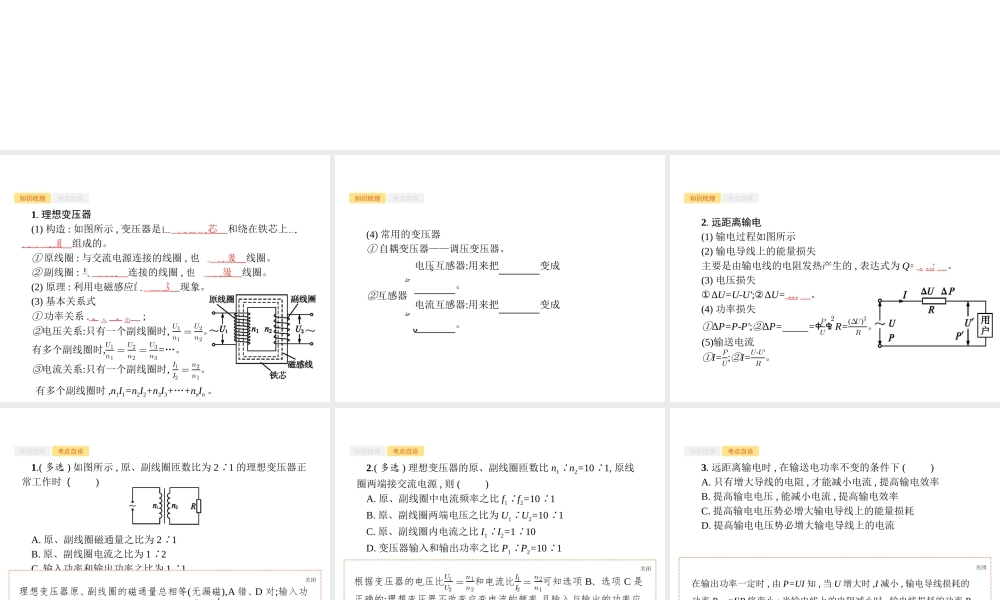

理想变压器(1) 构造 : 如图所示 , 变压器是由 闭合铁芯 和绕在铁芯上的 两个线圈 组成的
① 原线圈 : 与交流电源连接的线圈 , 也叫 初级 线圈
② 副线圈 : 与 负载 连接的线圈 , 也叫 次级 线圈
(2) 原理 : 利用电磁感应的 互感 现象
(3) 基本关系式① 功率关系 : P 入 =P 出 ; ②电压关系:只有一个副线圈时, 𝑈1𝑛1 =𝑈2𝑛2
有多个副线圈时,𝑈1𝑛1 =𝑈2𝑛2 =𝑈3𝑛3=…
③电流关系:只有一个副线圈时, 𝐼1𝐼2 =𝑛2𝑛1
有多个副线圈时 ,n1I1=n2I2+n3I3+…+nnIn
-3-知识梳理考点自诊(4) 常用的变压器① 自耦变压器——调压变压器
②互感器ەۖۖ۔ۖۖۓ电压互感器:用来把高电压 变成低电压
电流互感器:用来把大电流 变成小电流
-4-知识梳理考点自诊2
远距离输电(1) 输电过程如图所示(2) 输电导线上的能量损失主要是由输电线的电阻发热产生的 , 表达式为 Q= I2Rt
(3) 电压损失①ΔU=U-U';②ΔU= IR
(4) 功率损失①ΔP=P-P';②ΔP= I2R =ቀ𝑃𝑈ቁ2R=(Δ𝑈)2𝑅
(5)输送电流 ①I=𝑃𝑈;②I=𝑈-𝑈'𝑅
-5-知识梳理考点自诊1
( 多选 ) 如图所示 , 原、副线圈匝数比为 2∶1 的理想变压器正常工作时 ( )A
原、副线圈磁通量之比为 2∶1B
原、副线圈电流之比为 1∶2C
输入功率和输出功率之比为 1∶1D
原、副线圈磁通量变化率之比为 1∶1 答案解析解析关闭理想变压器原、副线圈的磁通量总相等(无漏磁),A 错、D 对;输入功率总等于输出功率,C 对;电流与匝数满足𝑛1𝑛2 = 𝐼2𝐼1,B 对
