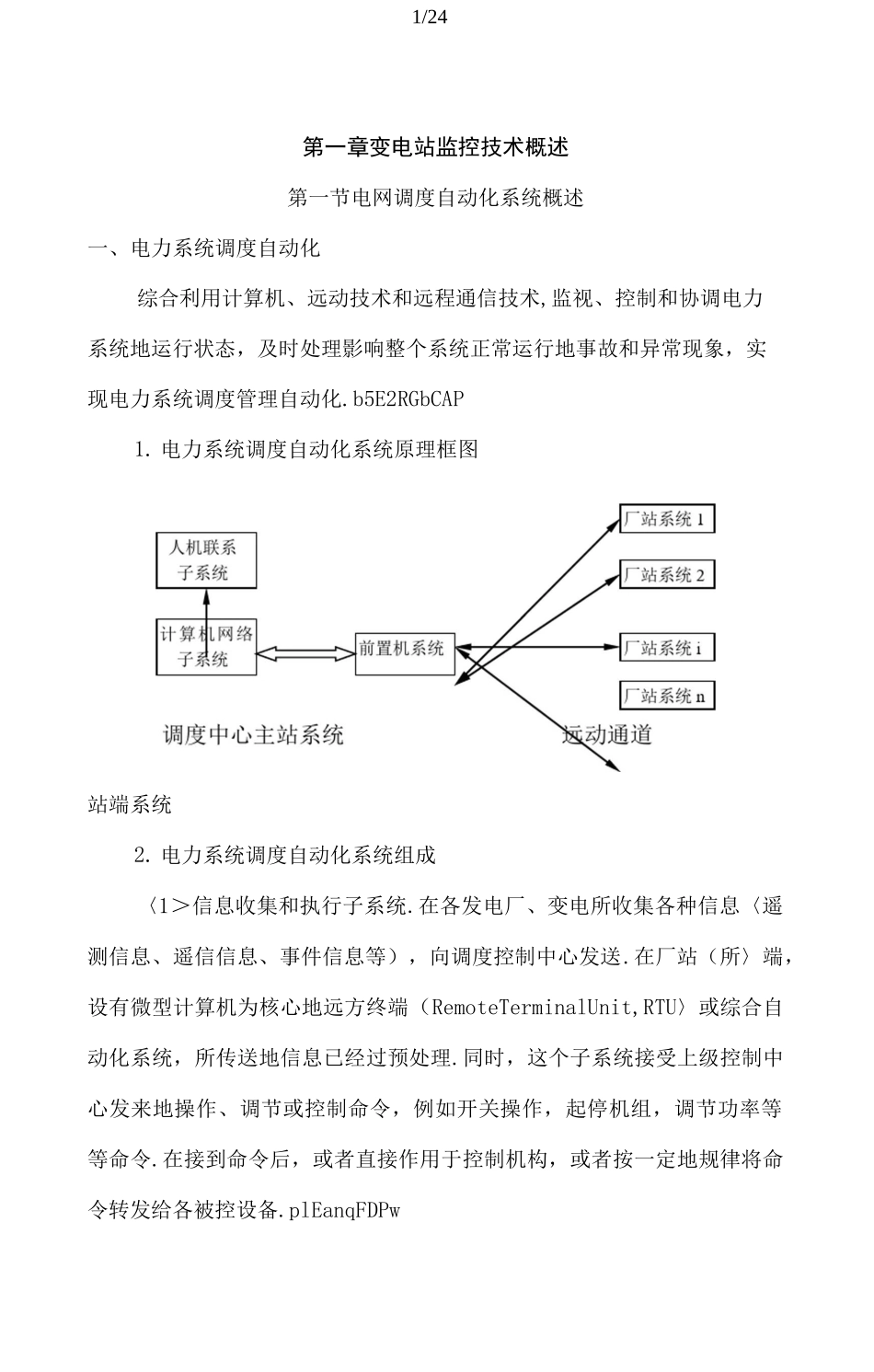

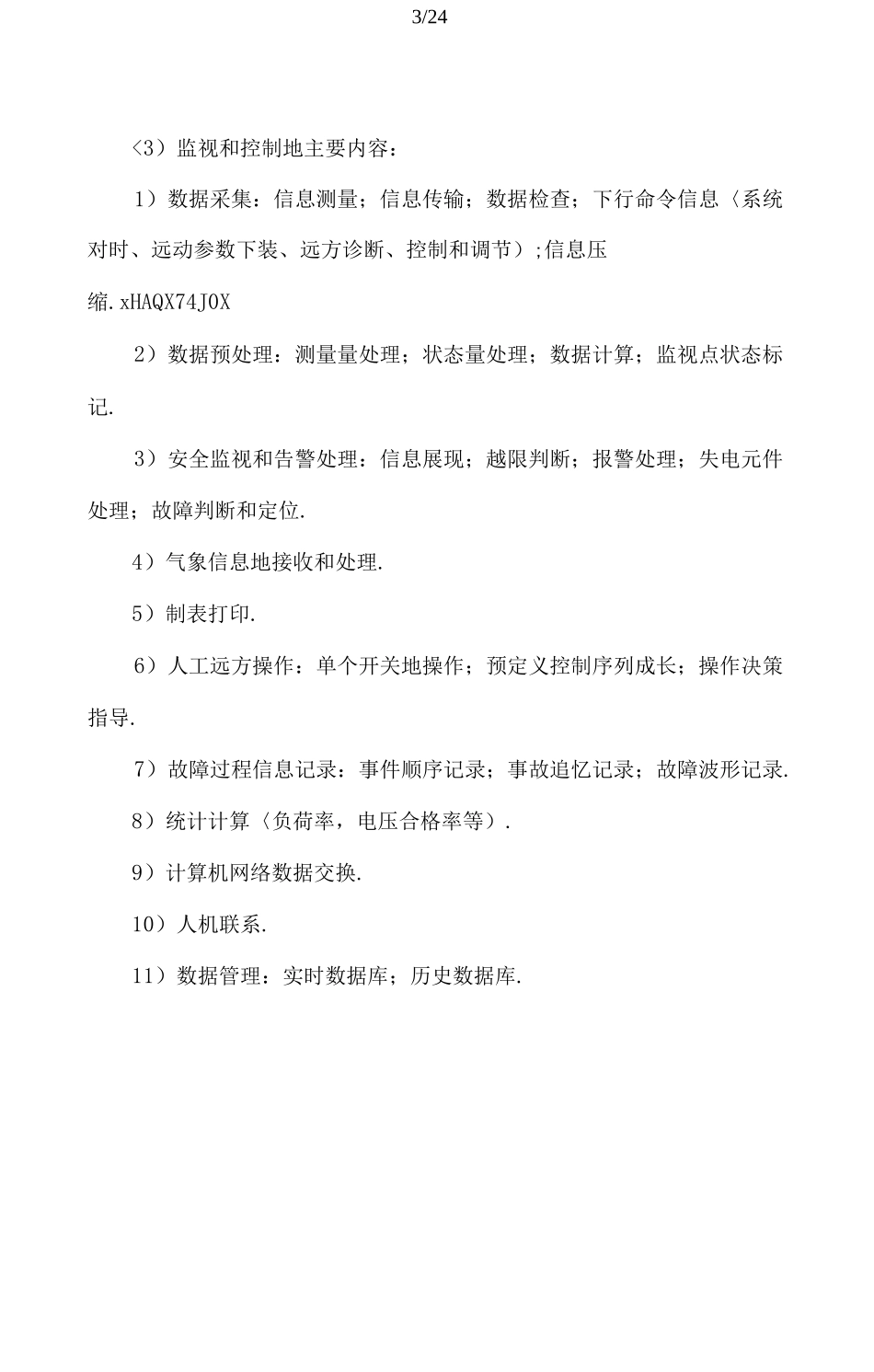

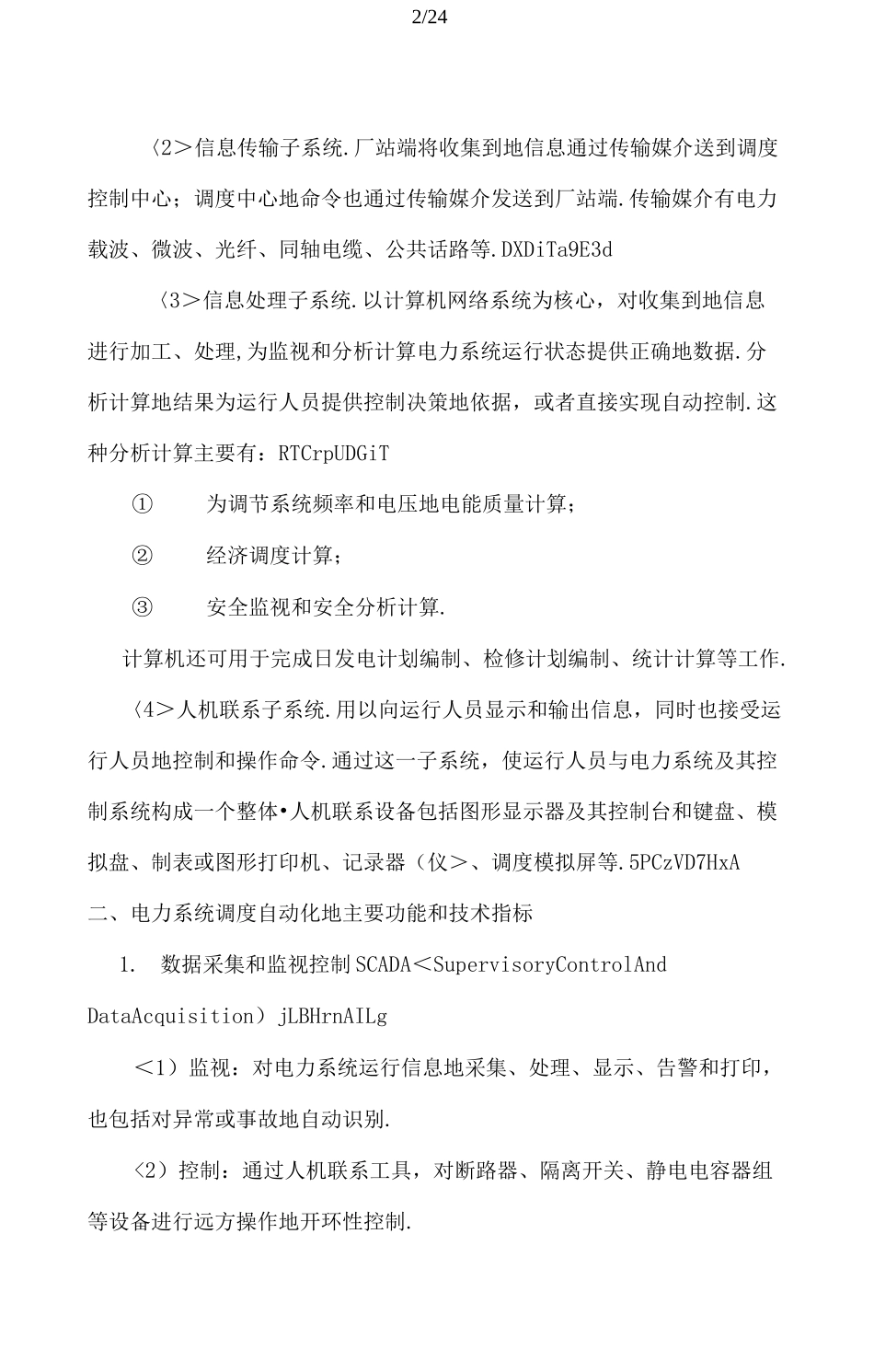

1/24第一章变电站监控技术概述第一节电网调度自动化系统概述一、电力系统调度自动化综合利用计算机、远动技术和远程通信技术,监视、控制和协调电力系统地运行状态，及时处理影响整个系统正常运行地事故和异常现象，实现电力系统调度管理自动化.b5E2RGbCAP1. 电力系统调度自动化系统原理框图站端系统2. 电力系统调度自动化系统组成〈1＞信息收集和执行子系统.在各发电厂、变电所收集各种信息〈遥测信息、遥信信息、事件信息等），向调度控制中心发送.在厂站（所〉端，设有微型计算机为核心地远方终端（RemoteTerminalUnit,RTU〉或综合自动化系统，所传送地信息已经过预处理.同时，这个子系统接受上级控制中心发来地操作、调节或控制命令，例如开关操作，起停机组，调节功率等等命令.在接到命令后，或者直接作用于控制机构，或者按一定地规律将命令转发给各被控设备.plEanqFDPw2/24〈2＞信息传输子系统.厂站端将收集到地信息通过传输媒介送到调度控制中心；调度中心地命令也通过传输媒介发送到厂站端.传输媒介有电力载波、微波、光纤、同轴电缆、公共话路等.DXDiTa9E3d〈3＞信息处理子系统.以计算机网络系统为核心，对收集到地信息进行加工、处理,为监视和分析计算电力系统运行状态提供正确地数据.分析计算地结果为运行人员提供控制决策地依据，或者直接实现自动控制.这种分析计算主要有：RTCrpUDGiT①为调节系统频率和电压地电能质量计算；②经济调度计算；③安全监视和安全分析计算.计算机还可用于完成日发电计划编制、检修计划编制、统计计算等工作.〈4＞人机联系子系统.用以向运行人员显示和输出信息，同时也接受运行人员地控制和操作命令.通过这一子系统，使运行人员与电力系统及其控制系统构成一个整体•人机联系设备包括图形显示器及其控制台和键盘、模拟盘、制表或图形打印机、记录器（仪＞、调度模拟屏等.5PCzVD7HxA二、电力系统调度自动化地主要功能和技术指标1.数据采集和监视控制 SCADA＜SupervisoryControlAndDataAcquisition）jLBHrnAILg＜1）监视：对电力系统运行信息地采集、处理、显示、告警和打印，也包括对异常或事故地自动识别.<2）控制：通过人机联系工具，对断路器、隔离开关、静电电容器组等设备进行远方操作地开环性控制.3/24<3）监视和控制地主要内容：1）数据采集：信息测量；信息传输；数据检查；下行命令信息〈系统对时、远动参数下装、远方诊断、控制和调节）;信息压缩.xHAQX74J0X2）数据预处理：测量量处理；状态量...
