净化空调系统风管及部件安装方案

净化空调系统风管及部件安装方案_第1页
1/7
净化空调系统风管及部件安装方案_第2页
2/7
净化空调系统风管及部件安装方案_第3页
3/7

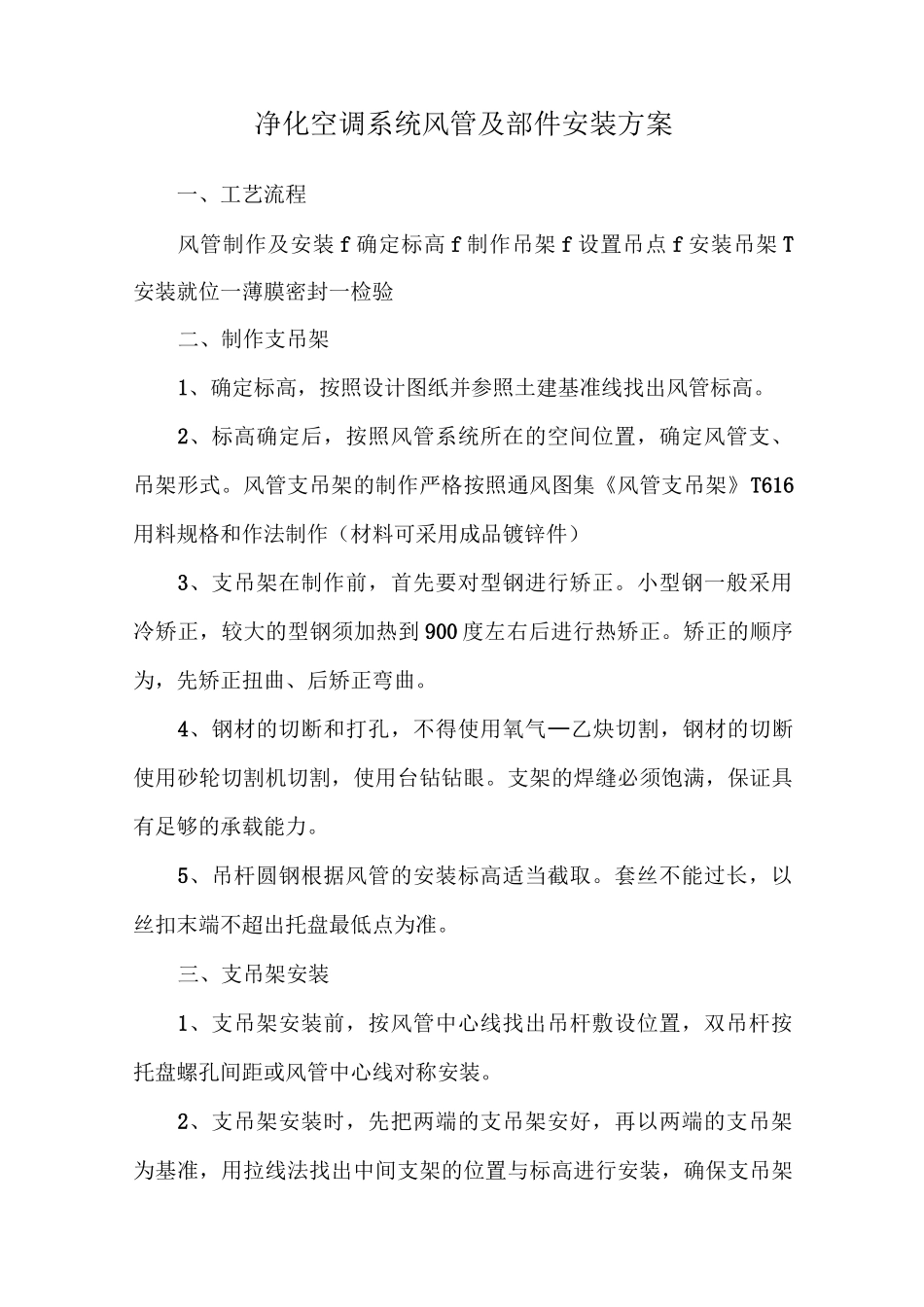

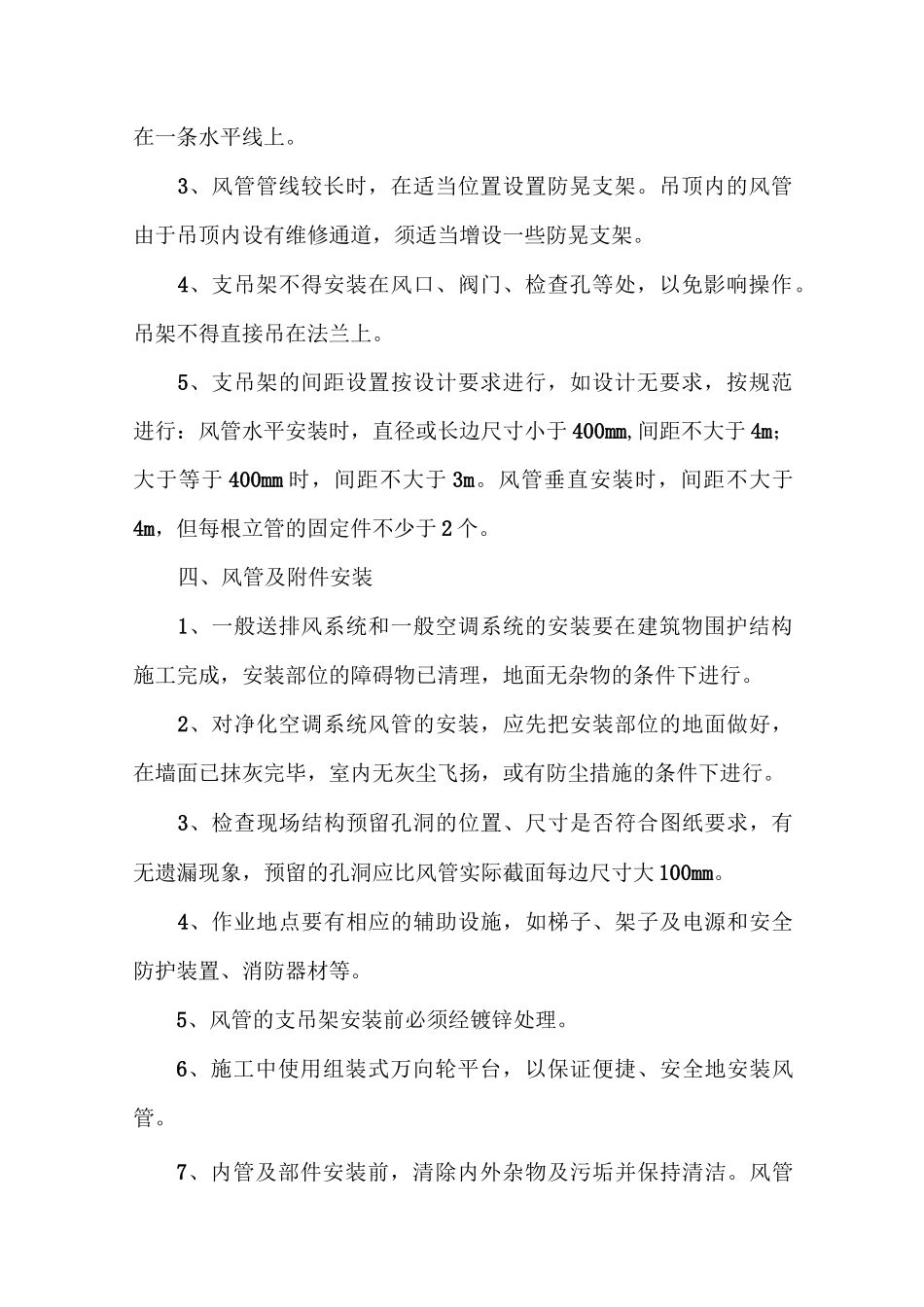

净化空调系统风管及部件安装方案一、工艺流程风管制作及安装 f 确定标高 f 制作吊架 f 设置吊点 f 安装吊架 T安装就位一薄膜密封一检验二、制作支吊架1、确定标高,按照设计图纸并参照土建基准线找出风管标高。2、标高确定后,按照风管系统所在的空间位置,确定风管支、吊架形式。风管支吊架的制作严格按照通风图集《风管支吊架》T616用料规格和作法制作(材料可采用成品镀锌件)3、支吊架在制作前,首先要对型钢进行矫正。小型钢一般采用冷矫正,较大的型钢须加热到 900 度左右后进行热矫正。矫正的顺序为,先矫正扭曲、后矫正弯曲。4、钢材的切断和打孔,不得使用氧气—乙炔切割,钢材的切断使用砂轮切割机切割,使用台钻钻眼。支架的焊缝必须饱满,保证具有足够的承载能力。5、吊杆圆钢根据风管的安装标高适当截取。套丝不能过长,以丝扣末端不超出托盘最低点为准。三、支吊架安装1、支吊架安装前,按风管中心线找出吊杆敷设位置,双吊杆按托盘螺孔间距或风管中心线对称安装。2、支吊架安装时,先把两端的支吊架安好,再以两端的支吊架为基准,用拉线法找出中间支架的位置与标高进行安装,确保支吊架在一条水平线上。3、风管管线较长时,在适当位置设置防晃支架。吊顶内的风管由于吊顶内设有维修通道,须适当增设一些防晃支架。4、支吊架不得安装在风口、阀门、检查孔等处,以免影响操作。吊架不得直接吊在法兰上。5、支吊架的间距设置按设计要求进行,如设计无要求,按规范进行:风管水平安装时,直径或长边尺寸小于 400mm,间距不大于 4m;大于等于 400mm 时,间距不大于 3m。风管垂直安装时,间距不大于4m,但每根立管的固定件不少于 2 个。四、风管及附件安装1、一般送排风系统和一般空调系统的安装要在建筑物围护结构施工完成,安装部位的障碍物已清理,地面无杂物的条件下进行。2、对净化空调系统风管的安装,应先把安装部位的地面做好,在墙面已抹灰完毕,室内无灰尘飞扬,或有防尘措施的条件下进行。3、检查现场结构预留孔洞的位置、尺寸是否符合图纸要求,有无遗漏现象,预留的孔洞应比风管实际截面每边尺寸大 100mm。4、作业地点要有相应的辅助设施,如梯子、架子及电源和安全防护装置、消防器材等。5、风管的支吊架安装前必须经镀锌处理。6、施工中使用组装式万向轮平台,以保证便捷、安全地安装风管。7、内管及部件安装前,清除内外杂物及污垢并保持清洁。风管安装时,为安装方便,在条件允许的情况下,尽量在地...
