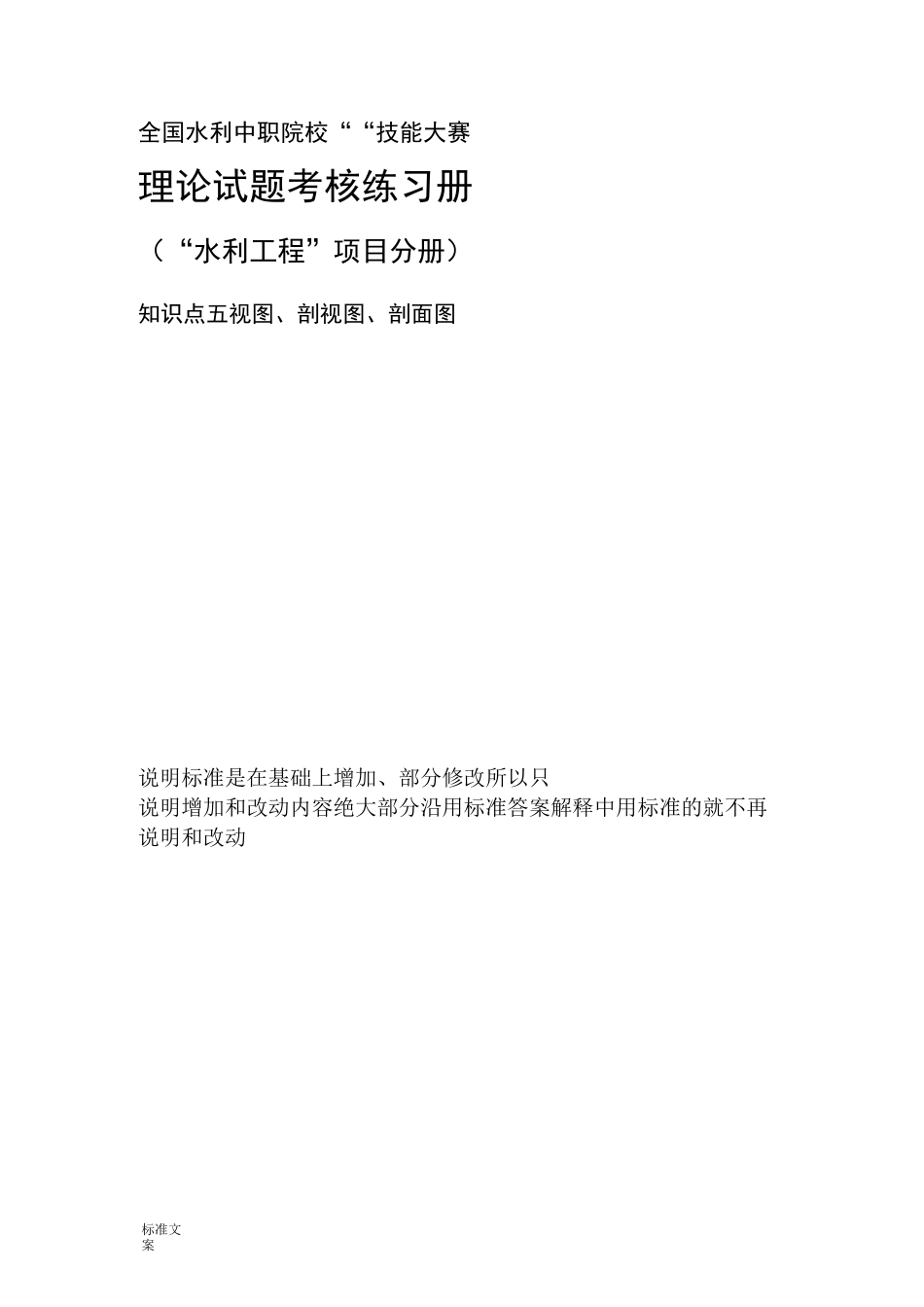

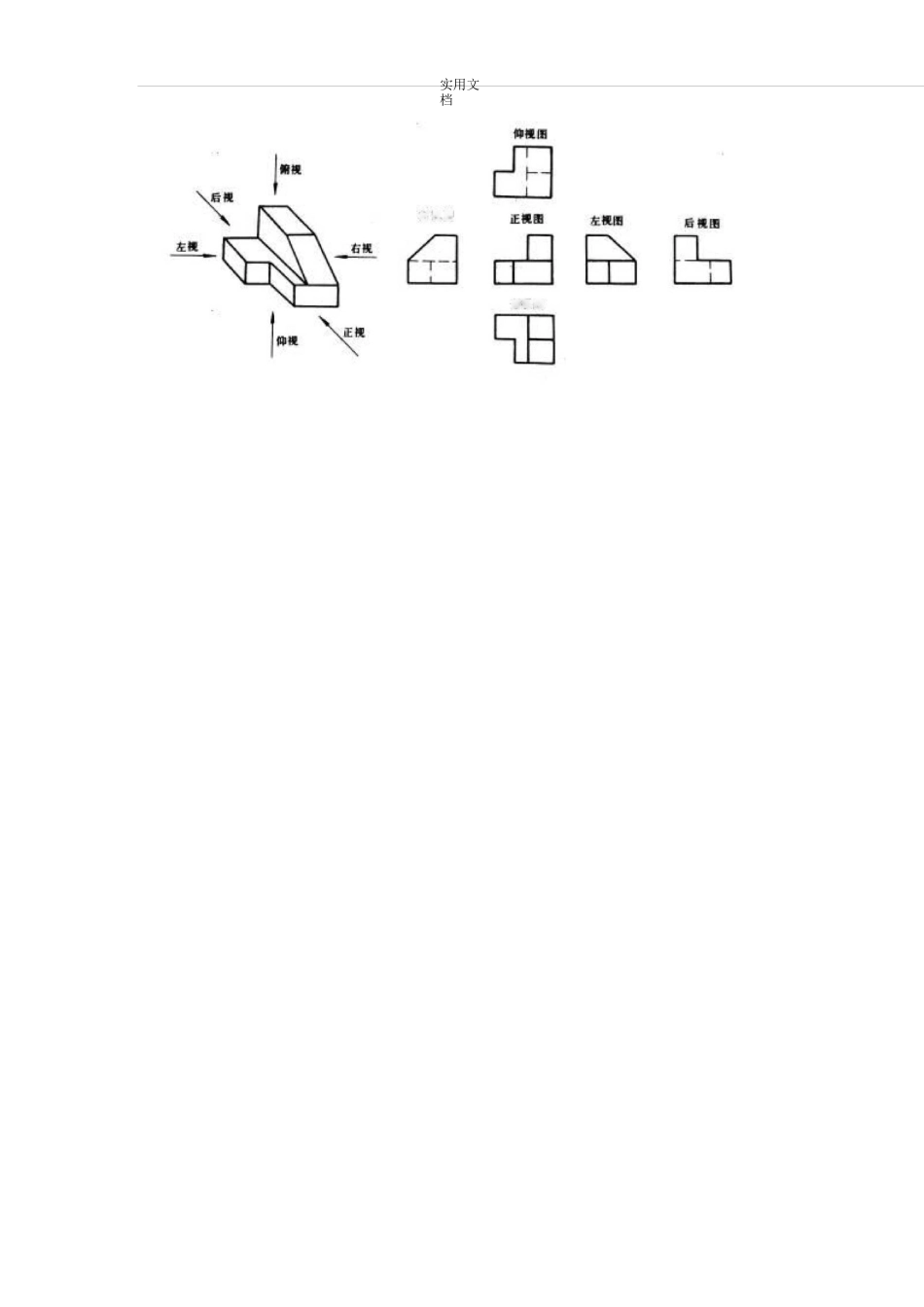

标准文案全国水利中职院校““技能大赛理论试题考核练习册（“水利工程”项目分册）知识点五视图、剖视图、剖面图说明标准是在基础上增加、部分修改所以只说明增加和改动内容绝大部分沿用标准答案解释中用标准的就不再说明和改动实用文档实用文档标准文案实用文档标准文案Q ” 一 H tf9.配置在投影方向上的移出断面，可省略（）的标注。A.投影方向 B.剖切位置 C.断面图名称 D.全部解答：选 A。配置在投影方向上的移出断面，可省略投射方向线，但编号应写在剖切后的投射方向一侧。如图 1.3。图 1.310. 读剖视图与断面图的方法（）。A. 仍然是以形体分析法为主 B.只用形体分析法C.一个视图一个视图地看 D.只用线面分析法解答：选 A。识读剖视图与断面图的方法仍然是以形体分析法为主，以线面分析法为辅。11. 关于剖视图与断面图的正确叙述是（）。A. 断面图是剖视图的一部分，有时图形是相同的B. 剖视图是断面图的一部分，有时图形是相同的C. 剖视图与断面图是完全不同的图形D. 剖视图与断面图是完全一样的图形解答：选 A。断面图（简称断面）一一假想用剖切平面将物体切断，仅画出物体与剖切平面接触部分的图形，断面图不包括剖切面后的轮廓，这是它与剖视图的不同点，实质上断面图就是剖视图的一部分。12. 全剖视适用于（）的物体。A.外形简单内部复杂 B.非对称C.外形复杂内部简单 D.对称解答：选 A。全剖视图一般用于外形简单，内部结构比较复杂的物体，或主要为了表达物体内部结构时采用。13. 主视图画成剖视图时，应在（）上标注剖切位置和投影方向。A.主视图 B.俯视图或左视图C.后视图 D.任意视图解答：选 B。主视图画成剖视图时，可在俯视图、左视图、仰视图、右视图标注剖切位置和投影方向，在主视图和后视图上表达不清。应选 B。14. 移出剖面在下列哪种情况下要全部标注（）。A.按投影关系配置的剖面 B.放在任意位置的对称剖面C. 配置在剖切位置延长线上的剖面D. 移出断面配置在图纸其他位置的,在断面上方应标注断面编号解答：选 D.见《水利水电工程制图标准基础制图》SL73.1—2013 第 4.4.2 条⑴移出断面实用文档标准文案的轮廓线用粗实线绘制（2）当移出剖面配置在剖切位置的延长线上，且剖面图形对称，则可不标注；（2）当剖面图形对称，且移出剖面配置在视图轮廓线的中断处，这时可不标注；（4）移出断面配置在图纸其他位置的,在断面上方应标注断面编号。若剖面图形对称，则可省略投影方向线。由...
