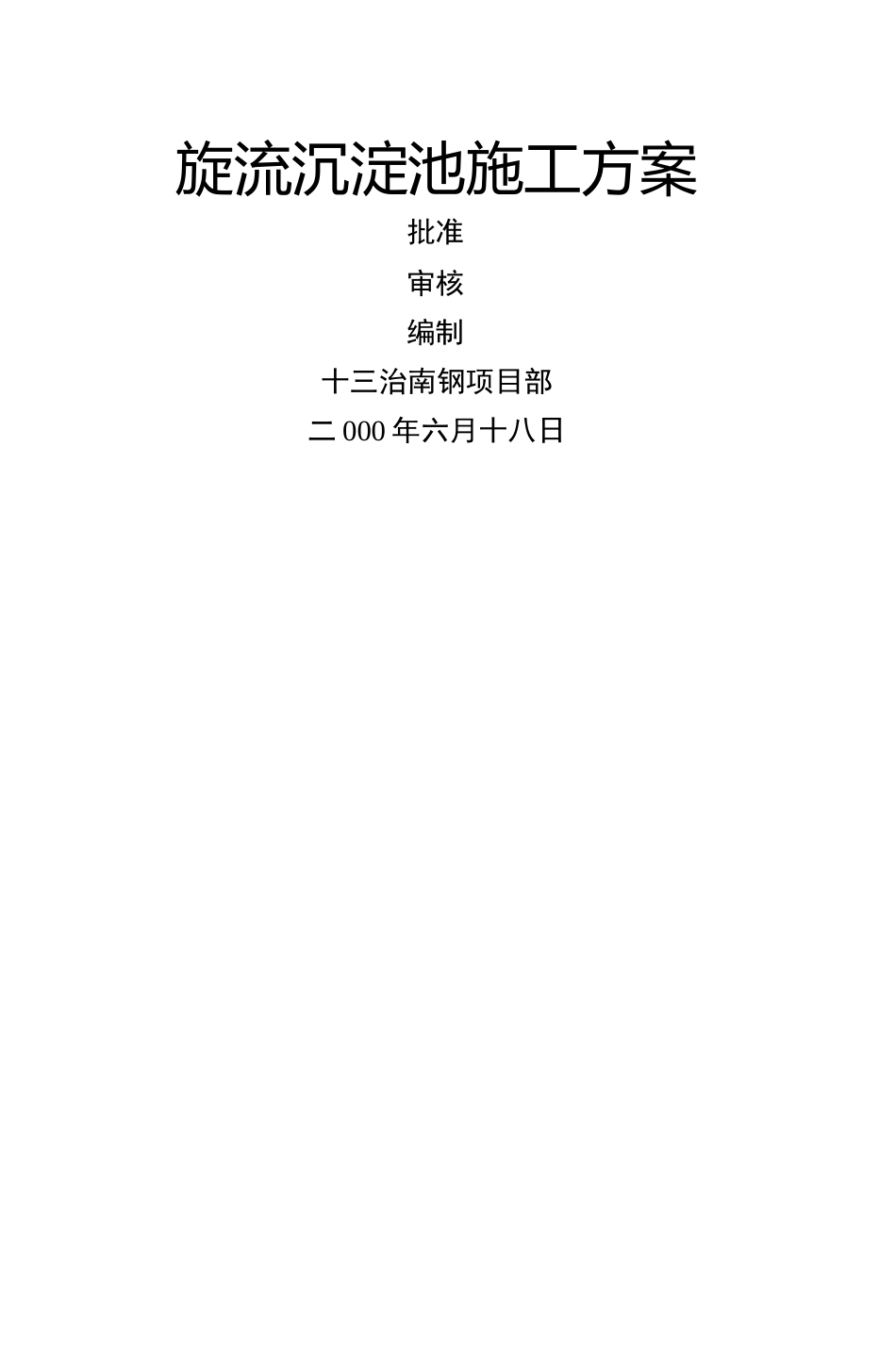

旋流沉淀池施工方案

旋流沉淀池施工方案批准审核编制十三治南钢项目部二 000 年六月十八日—L—):J、•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11.1—L-*呈•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11.2—L”F呈丿'、•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1第二章项目经理部组织机构图 1第三章施工平面图 1第四章施工方法错误!未定义书签。4.1旋流池围护结构施工方法 24.1.1采用逆作法，磴园筒护壁的作法 24.1.2土方工程 24.1.3钢筋工程 34.1.4模板工程 34.1.5碗工程 34.1.6几点说明 44.2旋流池施工方法 4第五章施工进度计划表 6第六章主要施工机械计划表 8第七章劳动力需用计划表 9第八章工程质量控制措施 98.1施工前的质量控制 98.2施工过程的质量控制 98.3施工验收阶段的质量控制 10第九章安全管理技术措施 10第十章文明施工 11第_章工程概况及特点1-1 工程概况本工程位于南钢棒材厂内，紧靠三轧厂房，（见施工平面图）旋流沉淀池为圆形水池，外径 13m,内径 11.6m,壁厚 700nmi,顶面标高+0.8m,底板标高一 14.0m,厚800mm,池盖为钢筋碗有梁板，一 3.5m 标高处设有钢筋栓平板隔离层,水池中部设有清水槽，下设稳流板。本工程土石方量约为 2500m3,量约 1000m3,钢筋约 120t,旋流沉淀池釆用钢筋碇护壁，碗量约为 400m3,钢筋约为 25t。1.2 工程特点1.2.1 施工场地狭窄，周围建筑物、构筑物多，要釆取保护措施进行施工。1.2.2 根据业主提供的地勘报告，地表为杂填土，以下为岩石性质不明，增加了施工难度。1.2.3 旋流沉淀池结构较复杂，深度较深，且均为岩石层，工程量较大，深基抗开挖难度大。1.2.4 施工场地狭窄，工期短，施工难度大。第二章项目经理部组织机构图第三章施工平面图见附图。4.1.1.3 护圈施工至中心标高一 3.5IIK-6.3IIK-10....
