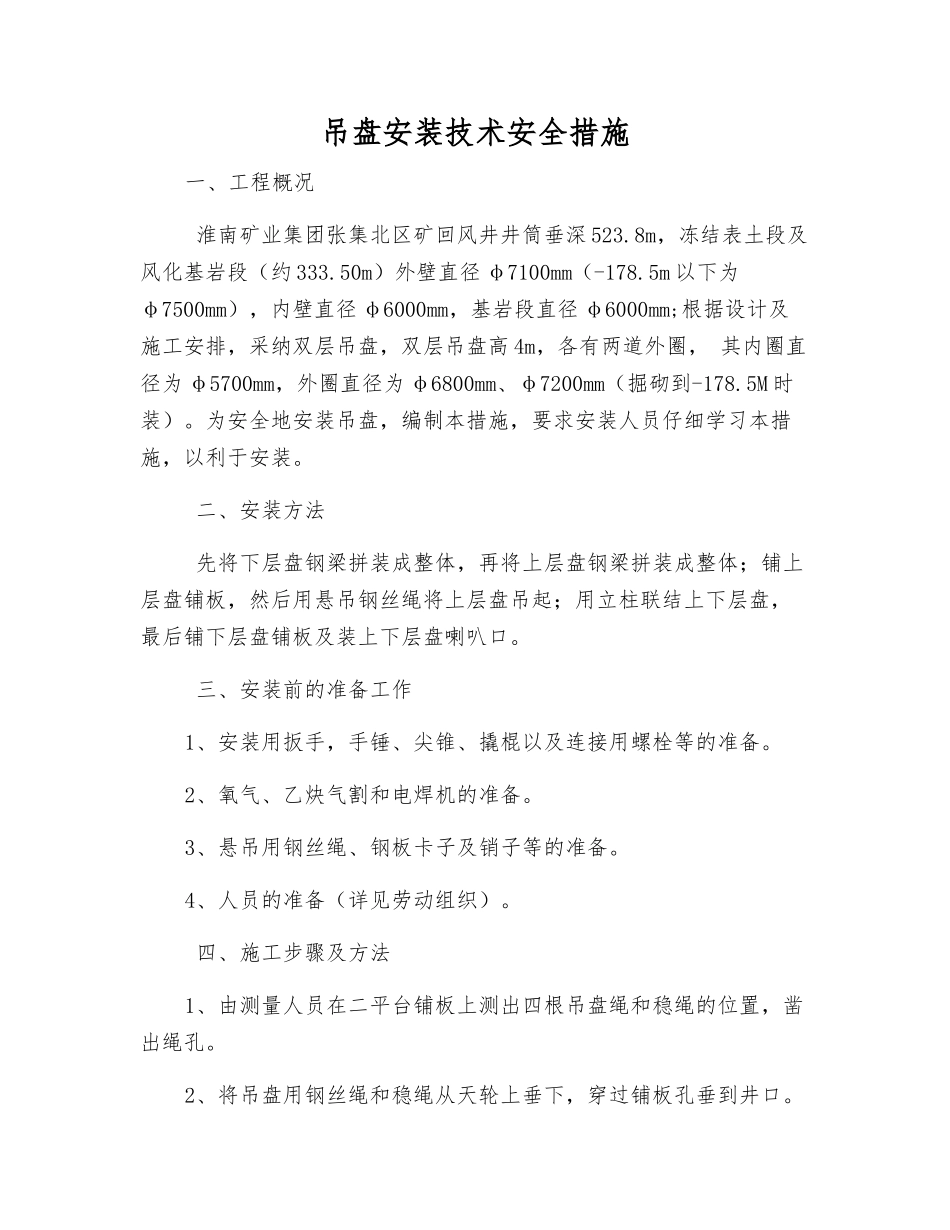

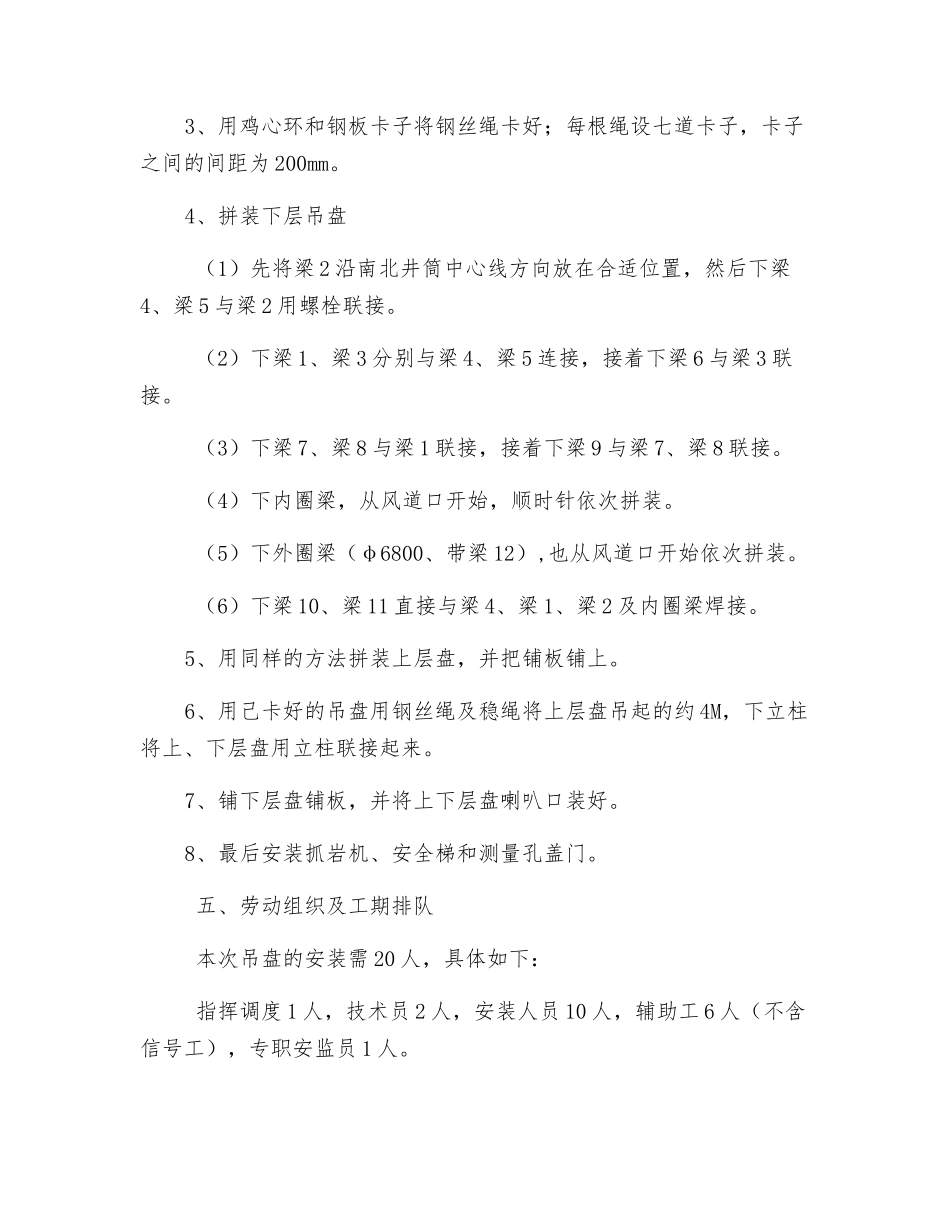

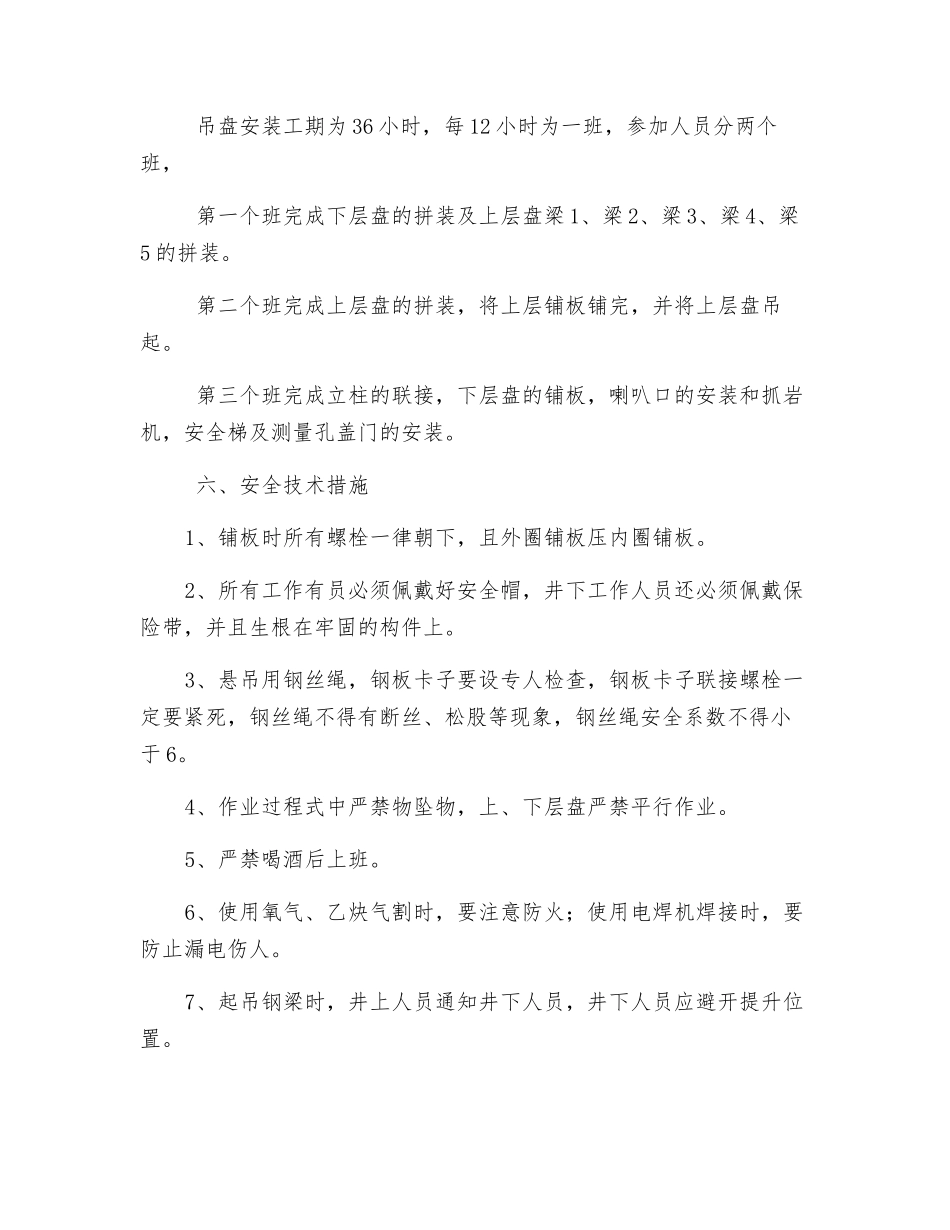

吊盘安装技术安全措施一、工程概况 淮南矿业集团张集北区矿回风井井筒垂深 523.8m，冻结表土段及风化基岩段（约 333.50m）外壁直径 φ7100mm（-178.5m 以下为φ7500mm），内壁直径 φ6000mm，基岩段直径 φ6000mm;根据设计及施工安排，采纳双层吊盘，双层吊盘高 4m，各有两道外圈， 其内圈直径为 φ5700mm，外圈直径为 φ6800mm、φ7200mm（掘砌到-178.5M 时装）。为安全地安装吊盘，编制本措施，要求安装人员仔细学习本措施，以利于安装。 二、安装方法 先将下层盘钢梁拼装成整体，再将上层盘钢梁拼装成整体；铺上层盘铺板，然后用悬吊钢丝绳将上层盘吊起；用立柱联结上下层盘，最后铺下层盘铺板及装上下层盘喇叭口。 三、安装前的准备工作1、安装用扳手，手锤、尖锥、撬棍以及连接用螺栓等的准备。2、氧气、乙炔气割和电焊机的准备。3、悬吊用钢丝绳、钢板卡子及销子等的准备。4、人员的准备（详见劳动组织）。 四、施工步骤及方法1、由测量人员在二平台铺板上测出四根吊盘绳和稳绳的位置，凿出绳孔。2、将吊盘用钢丝绳和稳绳从天轮上垂下，穿过铺板孔垂到井口。3、用鸡心环和钢板卡子将钢丝绳卡好；每根绳设七道卡子，卡子之间的间距为 200mm。4、拼装下层吊盘 （1）先将梁 2 沿南北井筒中心线方向放在合适位置，然后下梁4、梁 5 与梁 2 用螺栓联接。 （2）下梁 1、梁 3 分别与梁 4、梁 5 连接，接着下梁 6 与梁 3 联接。 （3）下梁 7、梁 8 与梁 1 联接，接着下梁 9 与梁 7、梁 8 联接。 （4）下内圈梁，从风道口开始，顺时针依次拼装。 （5）下外圈梁（φ6800、带梁 12）,也从风道口开始依次拼装。 （6）下梁 10、梁 11 直接与梁 4、梁 1、梁 2 及内圈梁焊接。5、用同样的方法拼装上层盘，并把铺板铺上。6、用己卡好的吊盘用钢丝绳及稳绳将上层盘吊起的约 4M，下立柱将上、下层盘用立柱联接起来。7、铺下层盘铺板，并将上下层盘喇叭口装好。8、最后安装抓岩机、安全梯和测量孔盖门。 五、劳动组织及工期排队 本次吊盘的安装需 20 人，具体如下： 指挥调度 1 人，技术员 2 人，安装人员 10 人，辅助工 6 人（不含信号工），专职安监员 1 人。 吊盘安装工期为 36 小时，每 12 小时为一班，参加人员分两个班， 第一个班完成下层盘的拼装及上层盘梁 1、梁 2、梁 3、梁 4、梁5 的拼装。 第二个班完成上层盘的拼装，将上层铺板铺完，并将上层盘吊起。 第三...
