11.3传感器的简单使用

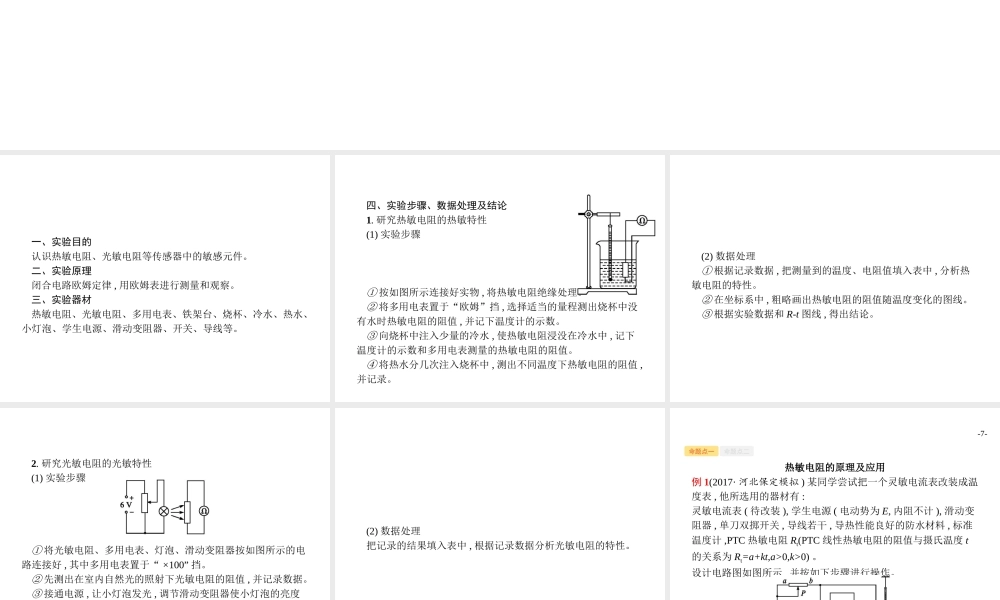

实验 12 传感器的简单使用-2-一、实验目的认识热敏电阻、光敏电阻等传感器中的敏感元件。二、实验原理闭合电路欧姆定律 , 用欧姆表进行测量和观察。三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、滑动变阻器、开关、导线等。-3-四、实验步骤、数据处理及结论1. 研究热敏电阻的热敏特性(1) 实验步骤① 按如图所示连接好实物 , 将热敏电阻绝缘处理。② 将多用电表置于“欧姆”挡 , 选择适当的量程测出烧杯中没有水时热敏电阻的阻值 , 并记下温度计的示数。③ 向烧杯中注入少量的冷水 , 使热敏电阻浸没在冷水中 , 记下温度计的示数和多用电表测量的热敏电阻的阻值。④ 将热水分几次注入烧杯中 , 测出不同温度下热敏电阻的阻值 ,并记录。-4-(2) 数据处理① 根据记录数据 , 把测量到的温度、电阻值填入表中 , 分析热敏电阻的特性。② 在坐标系中 , 粗略画出热敏电阻的阻值随温度变化的图线。③ 根据实验数据和 R-t 图线 , 得出结论。-5-2. 研究光敏电阻的光敏特性(1) 实验步骤① 将光敏电阻、多用电表、灯泡、滑动变阻器按如图所示的电路连接好 , 其中多用电表置于“ ×100” 挡。② 先测出在室内自然光的照射下光敏电阻的阻值 , 并记录数据。③ 接通电源 , 让小灯泡发光 , 调节滑动变阻器使小灯泡的亮度逐渐变亮 , 观察表盘指针显示电阻阻值的情况 , 并记录。④ 用手掌 ( 或黑纸 ) 遮住光 , 观察光敏电阻的阻值 , 并记录。 -6-(2) 数据处理把记录的结果填入表中 , 根据记录数据分析光敏电阻的特性。-7-命题点一命题点二热敏电阻的原理及应用例 1(2017· 河北保定模拟 ) 某同学尝试把一个灵敏电流表改装成温度表 , 他所选用的器材有 :灵敏电流表 ( 待改装 ), 学生电源 ( 电动势为 E, 内阻不计 ), 滑动变阻器 , 单刀双掷开关 , 导线若干 , 导热性能良好的防水材料 , 标准温度计 ,PTC 热敏电阻 Rt(PTC 线性热敏电阻的阻值与摄氏温度 t的关系为 Rt=a+kt,a>0,k>0) 。设计电路图如图所示 , 并按如下步骤进行操作。 -8-命题点一命题点二(1) 按电路图连接好实验器材。(2) 将滑动变阻器滑片 P 滑到 ( 选填“ a” 或“ b”) 端 ,单刀双掷开关 S 掷于 ( 选填“ c” 或“ d”) 端 , 调节滑片P 使电流表 , 并在以后的操作中保持滑片 P 位置不动 , 设此时电路总电阻为 R, 断开电...
