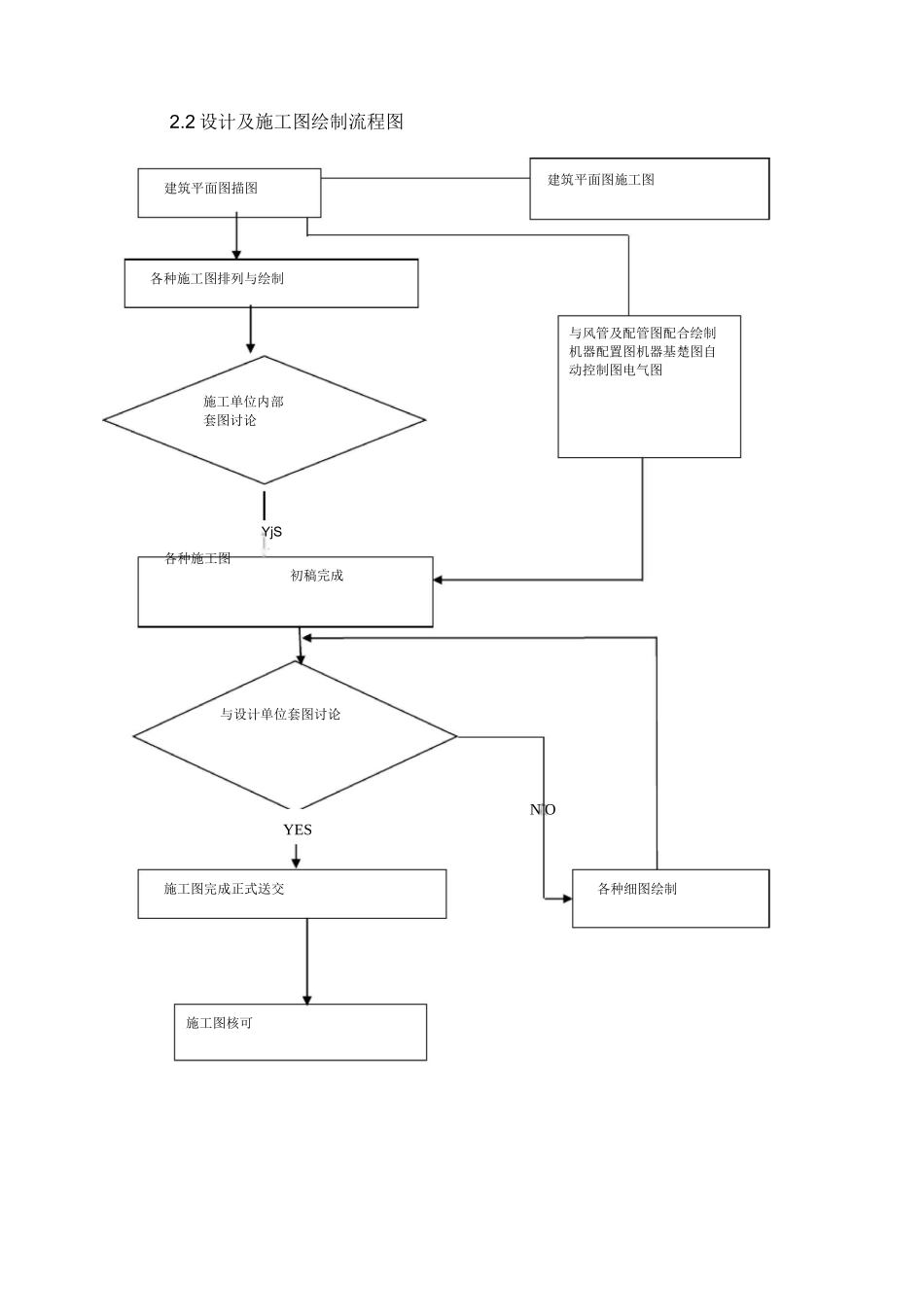

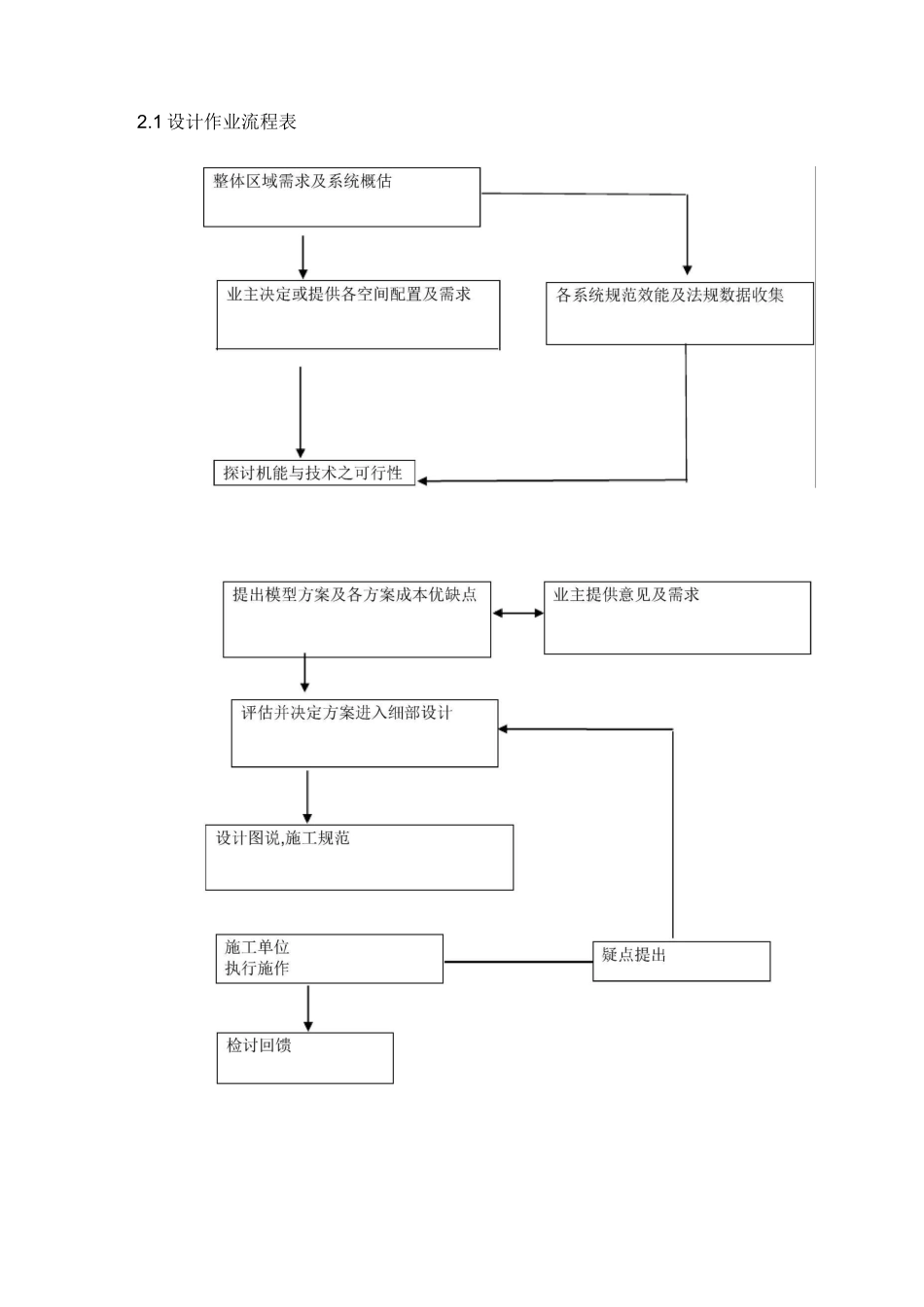

洁净室施工方案2.1 设计作业流程表2.2 设计及施工图绘制流程图与设计单位套图讨论ON施工单位内部套图讨论YES与风管及配管图配合绘制机器配置图机器基楚图自动控制图电气图初稿完成YjS各种施工图施工图完成正式送交建筑平面图施工图各种施工图排列与绘制施工图核可各种细图绘制建筑平面图描图2.3 净化室密封天花系统工作范围本部分包括净房密封天花系统的设计,供应和安装。系统描述A.隐藏式天花龙骨系统:铝挤型铝材包括配件,金属连接器和吊杆所需的配件。B.可承载人走动天花板,面板 0.5mm 厚,内衬岩棉及单面玻镁板单面石膏板,颜色根据业主批准色板C.照明系统:根据规定的灯具,第三方提供设计标准A.所有天花系统及配件的供应和安装B.T 天花系统的供应商要负责协调,负责灯盘开孔,但不负责灯盘位置定位C.天花龙骨要求如下1.可承载高效过滤器组,可以承载人走动盲板和照明的平面位置高效过滤器组处的盲板开洞位置可以在现场更改。控制开孔误差在 1mm/600mm。照明:正常和紧急照明管道穿洞:在消防喷淋,喷淋位置,空压检测管的交接处通过天花盲板根据洁净室验收标准 GB50591-2010.控制顶板缝隙在 3-5mm 之间,水平度土 5mm。表面平整度允许偏差 1.5mm/2000mm.D.龙骨能够承载净房隔间系统;结构要求:天花龙骨要能符合设计标准,满足当地规范要求质量保证天花龙骨的供应商必须与所有相关的厂商,如:过滤器,照明,喷淋等进行协调沟通安装人员要经过供应商的培训和认可并对净房系统有三年的安装经验产品规范A.天花龙骨吊杆利用全牙螺杆从 2 次钢构处吊装。2 次钢构直接安装于水泥钢筋天花顶或安装于天花工字钢上,2 次钢构选用 C 型钢制作。方形调节器安装龙骨上方,以供水平调整。加强件如 C 型钢、全牙螺杆和其他相关配件可安装于 2 次钢构上,以其他工程工作的进行系统设计需承受所有天花系统的固定负载,平均分布载荷为 150kg/m2天花支撑系统利用 M10 全牙螺杆吊装,方形调节器安装于当中供水平调节作用。平均 1200mm 中对中必须安装一根全牙螺杆供天花负荷支撑A.天花龙骨天花龙骨为隐藏式铝合金龙骨,安装分布于中对中 1200mm 天花板内天花龙骨直接吊装于 2 次钢构的全牙螺杆。所有全牙螺杆含方形调节器供水平调节作用天花龙骨为重型龙骨,可供上人行走B.天花龙骨规范材质6063—T5 铝合金挤型材,表面阳级氧化处理型材规格方形形状,宽 32mm,高 64mm强度分布荷载:龙骨安装中对中 1200mm 情况下233.9...
