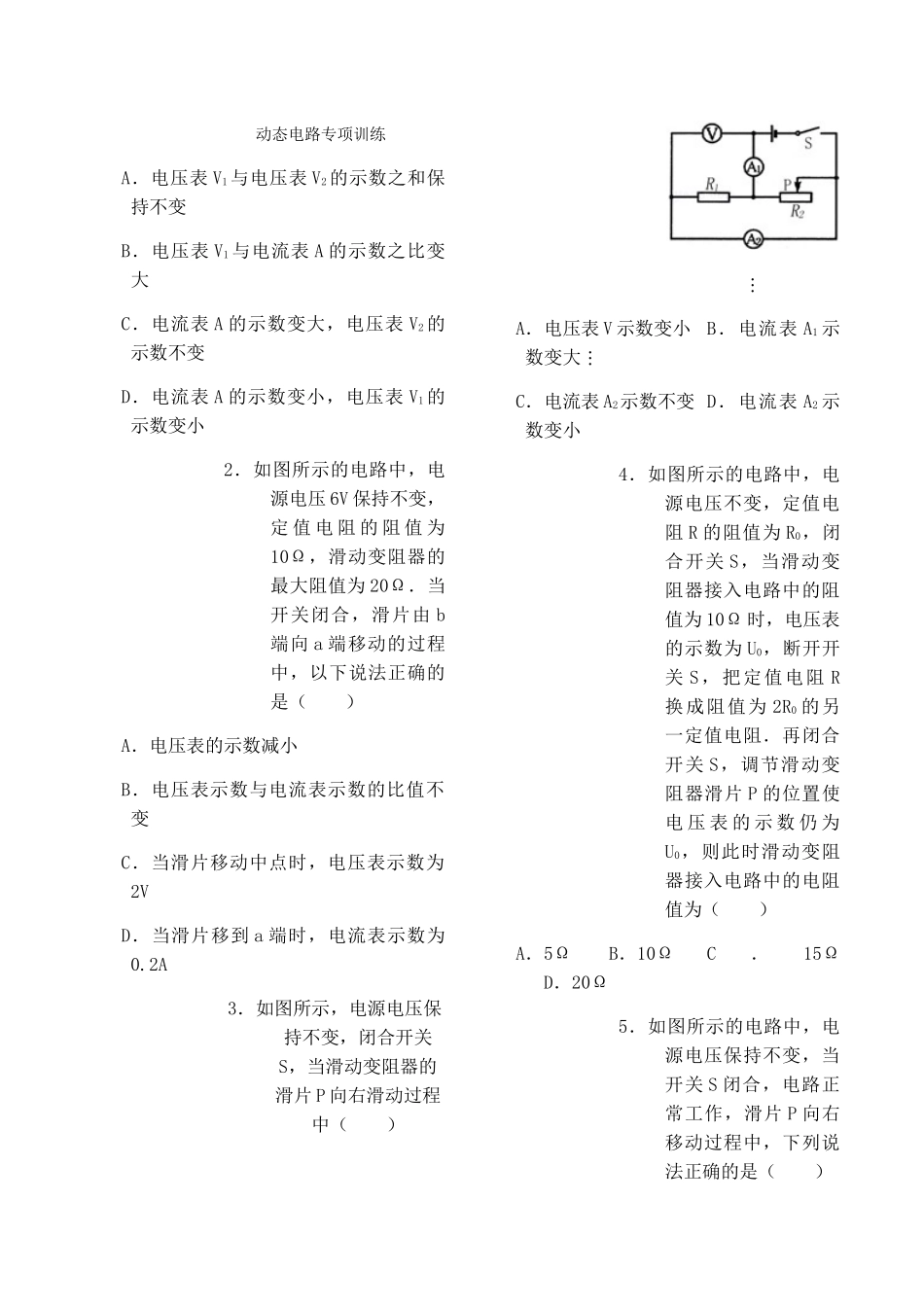

动态电路专项训练A．电压表 V1 与电压表 V2 的示数之和保持不变B．电压表 V1 与电流表 A 的示数之比变大C．电流表 A 的示数变大，电压表 V2 的示数不变D．电流表 A 的示数变小，电压表 V1 的示数变小2．如图所示的电路中，电源电压 6V 保持不变，定 值 电 阻 的 阻 值 为10Ω，滑动变阻器的最大阻值为 20Ω．当开关闭合，滑片由 b端向 a 端移动的过程中，以下说法正确的是（ ）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到 a 端时，电流表示数为0.2A3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片 P 向右滑动过程中（ ）A．电压表 V 示数变小 B．电流表 A1 示数变大C．电流表 A2示数不变 D．电流表 A2 示数变小4．如图所示的电路中，电源电压不变，定值电阻 R 的阻值为 R0，闭合开关 S，当滑动变阻器接入电路中的阻值为 10Ω 时，电压表的示数为 U0，断开开关 S，把定值电阻 R换成阻值为 2R0 的另一定值电阻．再闭合开关 S，调节滑动变阻器滑片 P 的位置使电 压 表 的 示 数 仍 为U0，则此时滑动变阻器接入电路中的电阻值为（ ）A．5Ω B．10ΩC．15ΩD．20Ω5．如图所示的电路中，电源电压保持不变，当开关 S 闭合，电路正常工作，滑片 P 向右移动过程中，下列说法正确的是（ ）A．灯泡 L 变暗 B．电压表示数不变C．电路的总电阻减小 D．电流表示数逐渐变大6．如图所示的电路中，电源电压保持不变，R1是定值电阻，R2 是滑动变阻器，和是完全相同的电流表，电流表均有两个量程（“0～0.6A”和“0～3A”）．闭合开关S，当滑动变阻器 R2的滑片 P 移到某一位置时，两个电流表指针偏转的角度恰好相同，则 R1与 R2的比值为（ ）A．1：4 B．4：1C．1：5D．5：17．如图所示电路，小灯泡规格为“12V ， 6W” （设灯丝的电阻不变），闭合开关，当滑动变阻器的滑片 P 移至 a 端时 ， 电 流 表 示 数 为0.5A；当滑片 P 移至b 端时，电压表示数为 4V．则（ ）A．小灯泡的电阻是 20ΩB．电源电压是 16VC．滑动变阻器最大值是 12ΩD．滑片 P 位于 b 端时，电流表的示数为0.25A8．在如图所示的电路中，闭合开关 S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（ ）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．...
